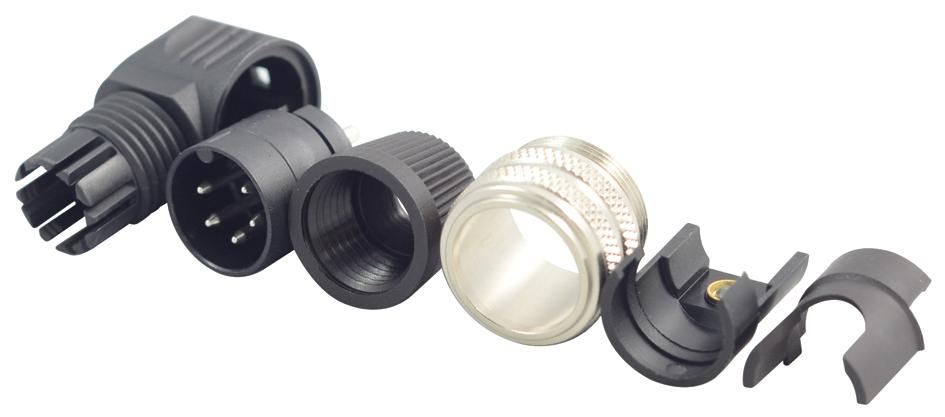

Đầu nối Binder 09 0140 70 05 là một sản phẩm thuộc dòng đầu nối tròn thu nhỏ M16 IP40 của Binder, một nhà sản xuất hàng đầu về các giải pháp kết nối công nghiệp. Được thiết kế với kiểu dáng góc vuông (angled) và vỏ làm bằng Polyamide bền bỉ, đầu nối này cung cấp một giải pháp kết nối điện đáng tin cậy cho nhiều ứng dụng, đặc biệt là những nơi cần tiết kiệm không gian hoặc định hướng cáp theo góc.

2. Đặc trưng nổi bật

• Thiết kế góc vuông: Kiểu dáng angled giúp việc đi dây và lắp đặt thuận tiện trong các không gian hạn chế.
• Kích thước M16: Là dòng đầu nối tròn thu nhỏ M16 tiêu chuẩn, dễ dàng tích hợp với các thiết bị và hệ thống hiện có sử dụng chuẩn M16.
• 5 chân tiếp xúc: Cung cấp 5 chân tiếp xúc (contacts) cho các kết nối tín hiệu hoặc nguồn.
• Kiểu kết nối cái (Female): Là đầu nối cái (socket) để gắn vào cáp.
• Kiểu đấu nối solder (hàn): Các chân tiếp xúc được thiết kế để đấu nối dây bằng phương pháp hàn, đảm bảo kết nối điện chắc chắn và bền vững.
• Cấp bảo vệ IP40: Chống bụi và các vật thể rắn có kích thước lớn hơn 1mm. Cần lưu ý là chuẩn IP40 không có khả năng bảo vệ chống nước.
• Vỏ Polyamide: Vỏ được làm từ vật liệu Polyamide (PA) chất lượng cao, mang lại độ bền cơ học và khả năng chống chịu trong môi trường công nghiệp.
• Tiếp xúc mạ Bạc: Các chân tiếp xúc bằng đồng thiếc hoặc đồng kẽm được mạ bạc, giúp giảm điện trở tiếp xúc và tăng độ bền.
• Hệ thống khóa vít: Sử dụng cơ chế khóa vít chắc chắn, đảm bảo kết nối ổn định và ngăn ngừa lỏng lẻo do rung động.
• Dễ dàng lắp đặt: Thiết kế với ít bộ phận cấu thành và không gian đấu nối rộng rãi giúp việc lắp đặt cáp nhanh chóng và dễ dàng.

3. Thông số kỹ thuật

• Mã sản phẩm: 09 0140 70 05
• Nhà sản xuất: Binder
• Kiểu đầu nối: Tròn công nghiệp thu nhỏ
• Series: 682
• Thiết kế đầu nối: Đầu nối cáp cái (Female cable connector)
• Kiểu dáng: Góc vuông (Angled)
• Kích thước ren: M16
• Số chân tiếp xúc: 5 chân (05-a)
• Kiểu đấu nối: Hàn (Solder)
• Chất liệu vỏ: Polyamide (PA)
• Chất liệu chân tiếp xúc: Đồng thiếc (CuSn) hoặc Đồng kẽm (CuZn)
• Lớp mạ tiếp xúc: Mạ Bạc
• Dòng định mức (ở 40°C): 6 A
• Điện áp định mức: 250 V (đối với một số tiêu chuẩn có thể là 150V, cần kiểm tra datasheet chi tiết)
• Điện trở cách điện: ≥1010Ω
• Điện trở tiếp xúc: ≤5 m$\Omega$
• Đường kính cáp phù hợp: 4.0 - 6.0 mm
• Tiết diện dây dẫn phù hợp: Tối đa 0.75 mm² / AWG 18
• Cấp bảo vệ: IP40
• Nhiệt độ hoạt động: -40 °C đến +85 °C
• Số chu kỳ giao phối cơ học: > 1000 chu kỳ
• Hệ thống khóa: Khóa vít (ren trong)
• Định hướng không gian: Góc 90°
• Biến thể: Không được che chắn (unshielded)
• Trọng lượng: Khoảng 16.86 g

4. Ứng dụng

Đầu nối Binder 09 0140 70 05 thường được sử dụng trong các ứng dụng công nghiệp yêu cầu kết nối điện nhỏ gọn, đáng tin cậy và có khả năng định hướng cáp, bao gồm:

• Tự động hóa nhà máy: Kết nối các cảm biến, bộ truyền động và các thiết bị trường khác.
• Máy móc công nghiệp: Cung cấp kết nối nguồn và tín hiệu cho các bộ phận máy.
• Thiết bị điều khiển và đo lường: Sử dụng trong các bảng điều khiển, thiết bị đo lường và hệ thống giám sát.
• Thiết bị y tế (không yêu cầu cấp bảo vệ chống nước cao): Trong các thiết bị y tế không tiếp xúc trực tiếp với chất lỏng.
• Thiết bị chiếu sáng công nghiệp: Kết nối đèn chiếu sáng và hệ thống điều khiển.
• Các ứng dụng trong nhà: Phù hợp với các môi trường công nghiệp khô ráo, ít bụi bẩn.
