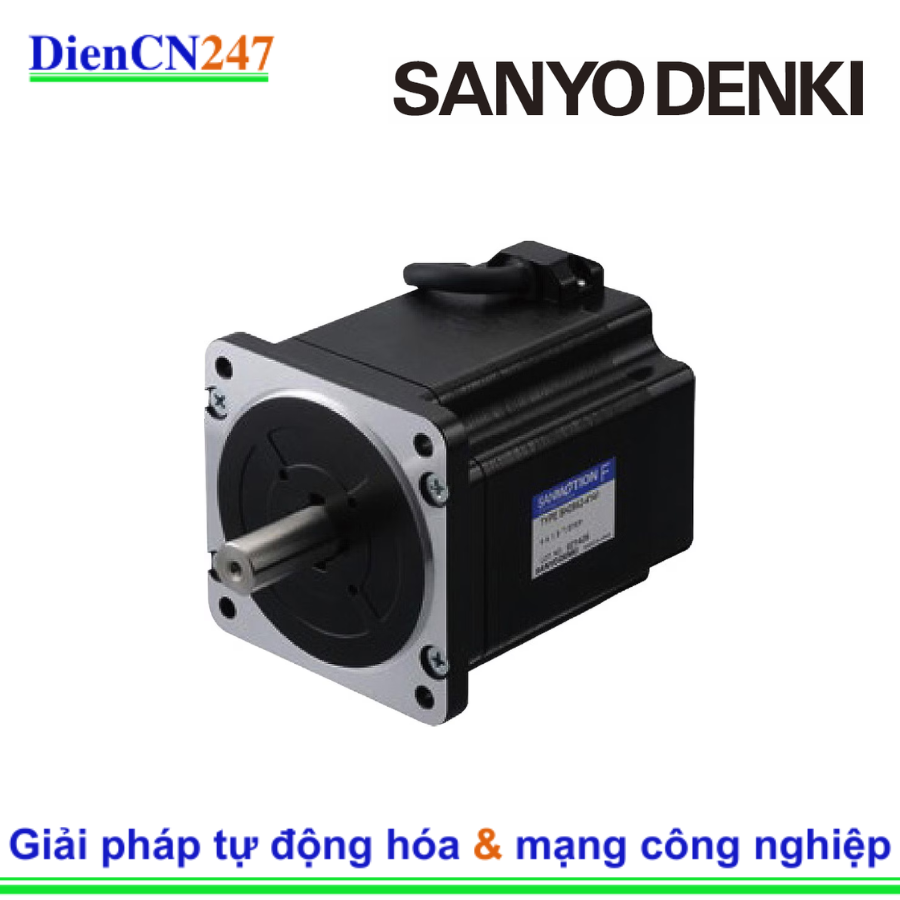

1. Giới thiệu 103H7123-5710 Sanyo Denki

103H7123-5710 là một mẫu động cơ bước lai (Hybrid Stepper Motor) 2 pha do công ty Sanyo Denki sản xuất, nằm trong series SANMOTION F2. Động cơ bước là loại động cơ điện quay theo từng bước góc cố định, cho phép điều khiển vị trí và tốc độ một cách cực kỳ chính xác thông qua tín hiệu xung (pulse). Thiết bị này được thiết kế để cung cấp mô-men xoắn giữ cao (Holding Torque) trong một kích thước nhỏ gọn, là giải pháp tin cậy cho các hệ thống yêu cầu định vị và chuyển động có độ chính xác cao.

2. Đặc trưng nổi bật

Động cơ bước Sanyo Denki 103H7123-5710 sở hữu nhiều đặc điểm kỹ thuật giúp nó trở thành lựa chọn ưu tiên trong lĩnh vực tự động hóa:

• Độ Chính Xác Cao: Góc bước cơ bản là 1.8°/bước, cho phép đạt được độ phân giải vị trí tốt. Khi kết hợp với bộ điều khiển vi bước (Microstepping Driver), độ chính xác có thể tăng lên đáng kể.
• Mô-men Xoắn Giữ Mạnh: Với mô-men xoắn giữ danh định 1.0 N·m, động cơ đảm bảo giữ vị trí ổn định khi dừng, ngay cả dưới tác dụng của tải trọng.
• Thiết Kế Trục Kép: Động cơ được trang bị trục kép (Dual Shaft). Trục phía sau thường được sử dụng để gắn bộ mã hóa (Encoder) hoặc cơ cấu hãm (Brake), tăng cường khả năng kiểm soát và an toàn.
• Kiểu Dây Quấn Lưỡng Cực (Bipolar): Loại dây quấn này tối ưu hóa hiệu suất và mô-men xoắn của động cơ, thường đi kèm với Driver động cơ bước 2 pha (ví dụ: Driver BS1D200P10 thuộc hệ thống SANMOTION F2 của Sanyo Denki) để điều khiển.
• Kết Nối Dạng Dây Dẫn (Lead Wire Type): Giúp việc đấu nối và tích hợp vào hệ thống trở nên thuận tiện.

3. Thông số kỹ thuật chính

Dưới đây là các thông số kỹ thuật cơ bản của mẫu 103H7123-5710:

• Kích thước mặt bích (Flange Size): $\square 56$ mm (tương đương chuẩn NEMA 23)
• Chiều dài động cơ (Motor Length): $53.8$ mm
• Góc bước cơ bản (Basic Step Angle): $1.8$ độ
• Mô-men xoắn giữ (Holding Torque): $1.0$ N·m (khoảng $141.6$ oz-in)
• Dòng điện danh định (Rated Current): $2.0$ A/pha
• Điện áp danh định (Rated Voltage): $24$ VDC (Thường được sử dụng với Driver có nguồn cấp $24$VDC đến $36$VDC)
• Quán tính Rotor (Rotor Inertia): $0.21 \times 10^{-4}$ kg·m$^2$
• Kiểu dây quấn: Lưỡng cực (Bipolar)
• Trục: Trục kép (Dual shaft)
• Khối lượng (Motor Mass): $0.65$ kg
• Phạm vi nhiệt độ hoạt động: $-10^\circ$C đến $+50^\circ$C

4. Ứng dụng

Nhờ sự kết hợp giữa mô-men xoắn giữ cao, độ chính xác và kích thước tiêu chuẩn ($\square 56$ mm), động cơ bước 103H7123-5710 được ứng dụng rộng rãi trong nhiều ngành công nghiệp tự động hóa và cơ điện tử:

• Máy Móc Bán Dẫn (Semiconductor Devices): Dùng trong các cơ chế định vị và di chuyển chính xác cao của các thiết bị sản xuất và kiểm tra chip.
• Thiết Bị Y Tế và Phân Tích (Analytical and Testing Devices): Đảm bảo chuyển động chính xác trong các máy phân tích sinh hóa tự động (Automated Biochemical Analyzer), thiết bị xét nghiệm.
• Thiết Bị Văn Phòng và Bán Hàng Tự Động: Như máy ATM, máy in, máy dán nhãn tự động (Auto Labeling Machine), cổng soát vé tự động (Automatic Ticket Gates).
• Máy Công Cụ và Gia Công: Trong các hệ thống cần định vị trục X-Y-Z chính xác như máy cắt laser, máy khắc CNC nhỏ và máy in 3D công nghiệp.
• Máy Móc Dệt May: Sử dụng trong các máy thêu (Embroidering Machines) và các thiết bị tự động hóa khác cần kiểm soát góc quay và vị trí.
