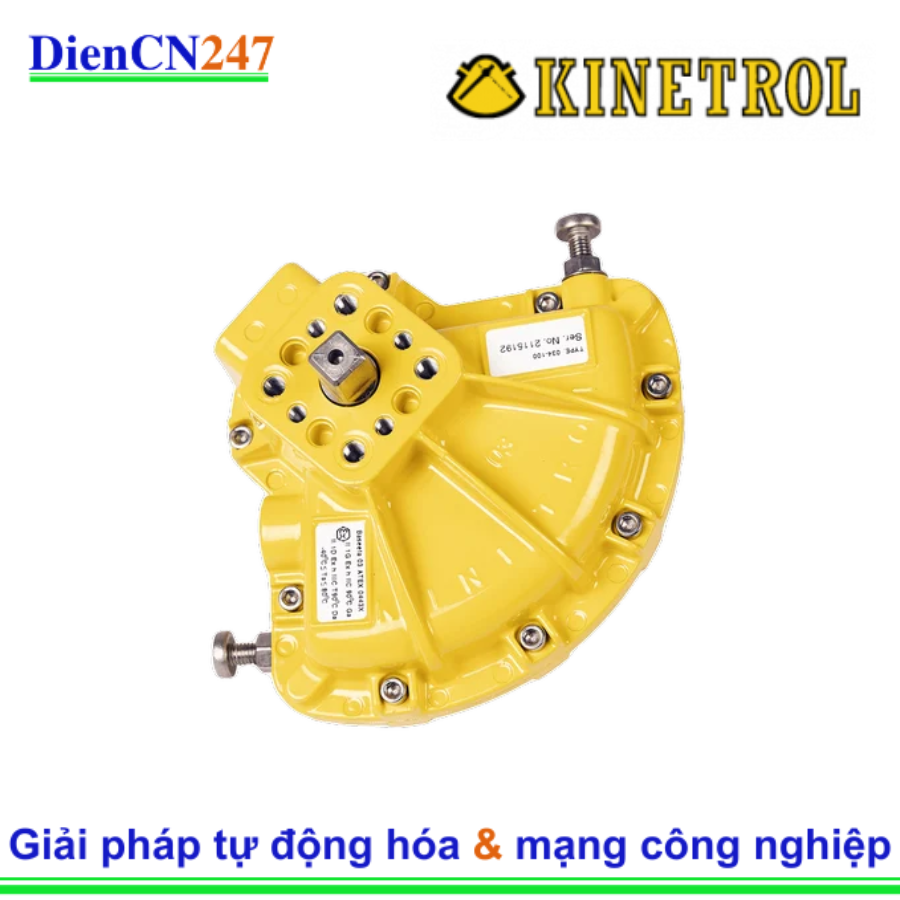

1. Giới thiệu về Kinetrol Model 15-100

Kinetrol là nhà sản xuất hàng đầu thế giới về bộ truyền động quay cánh gạt (vane-type rotary actuators) và các phụ kiện điều khiển liên quan. Model 15-100 thuộc dòng sản phẩm Model 15 của Kinetrol, là một bộ truyền động tác động kép (double-acting) hoặc tác động đơn lò xo hồi vị (single-acting spring return), được biết đến với thiết kế đơn giản nhưng hiệu quả, mang lại hiệu suất cao và tuổi thọ dài.

Thiết kế độc đáo với cánh gạt và trục liền khối giúp giảm thiểu các bộ phận chuyển động, loại bỏ khe hở và mất mát năng lượng, đồng thời tăng cường độ chính xác khi định vị.

2. Đặc trưng nổi bật

Kinetrol Model 15-100 sở hữu nhiều đặc điểm kỹ thuật và tính năng nổi bật, làm cho nó trở thành lựa chọn hàng đầu trong nhiều ứng dụng công nghiệp:

• Thiết kế cánh gạt đơn giản: Là bộ truyền động quay một phần tư vòng (quarter-turn) đơn giản và đáng tin cậy nhất. Nó có một bộ phận chuyển động duy nhất (cánh gạt và trục liền khối), loại bỏ các liên kết, bánh răng, giúp giảm hao mòn và tăng độ bền.
• Mô-men xoắn cao: Cung cấp mô-men xoắn đầu ra ấn tượng, ví dụ, Model 15 có thể đạt 2337 Nm tại 7 bar (hoặc 20337 lbf.ins tại 100 psi), phù hợp cho việc vận hành các van lớn và thiết bị công nghiệp.
• Độ chính xác cao: Do không có khe hở hay mất mát năng lượng, bộ truyền động này cho phép định vị cực kỳ chính xác, lý tưởng cho các ứng dụng điều khiển điều hòa (modulating control).
• Tuổi thọ dài và ít bảo trì: Với thiết kế đơn giản và vật liệu chất lượng cao (vỏ hợp kim nhôm đúc phủ epoxy, cánh gạt/trục bằng gang SG mạ kẽm), Model 15-100 có tuổi thọ hoạt động lên đến 1 triệu chu kỳ (2 triệu lần tác động) mà ít cần bảo dưỡng.
• Chống ăn mòn: Lớp vỏ được phủ epoxy thermoset powder coated cứng cáp, cùng với các chi tiết chống ăn mòn bên trong như gioăng polyurethane và expander bằng thép không gỉ, giúp thiết bị hoạt động tốt trong môi trường khắc nghiệt.
• Thiết kế mô-đun: Cho phép lắp đặt trực tiếp các mô-đun điều khiển như bộ định vị (positioners), công tắc giới hạn (limit switches), van điện từ (solenoid valves) mà không cần giá đỡ phức tạp. Điều này giúp tiết kiệm không gian và chi phí lắp đặt.
• Điều chỉnh góc quay dễ dàng: Có thể điều chỉnh góc quay từ 80∘ đến 100∘ (có sẵn các phiên bản giới hạn hành trình).
• Tùy chọn đa dạng: Hỗ trợ các tùy chọn cho môi trường nhiệt độ cao/thấp, và có sẵn các chứng nhận như ATEX cho môi trường nguy hiểm (lên đến Category 2).

4. Ứng dụng

Với độ bền, độ chính xác và khả năng tùy biến cao, bộ truyền động Kinetrol Model 15-100 được sử dụng rộng rãi trong nhiều ngành công nghiệp:

• Kiểm soát van: Vận hành các loại van bi (ball valves), van bướm (butterfly valves), van cắm (plug valves) và van điều khiển (control valves) trong các hệ thống đường ống.
• Kiểm soát bộ giảm chấn (dampers): Điều khiển các bộ giảm chấn thông gió và cửa tự động trong hệ thống HVAC và các ứng dụng công nghiệp khác.
• Công nghiệp hóa chất và hóa dầu: Sử dụng trong các nhà máy xử lý, nơi yêu cầu điều khiển chính xác và độ tin cậy cao trong môi trường khắc nghiệt.
• Ngành điện lực: Ứng dụng trong các nhà máy điện để điều khiển dòng chảy và quy trình.
• Chế biến nước và nước thải: Vận hành các van trong hệ thống xử lý nước.
• Ngành công nghiệp thực phẩm và đồ uống: Điều khiển quy trình trong các nhà máy sản xuất.
• Sản xuất và tự động hóa: Di chuyển và định vị các thành phần trong quá trình sản xuất tự động, bất cứ thứ gì cần quay 90∘ hoặc ít hơn.
