1. Giới thiệu chung (Introduction)

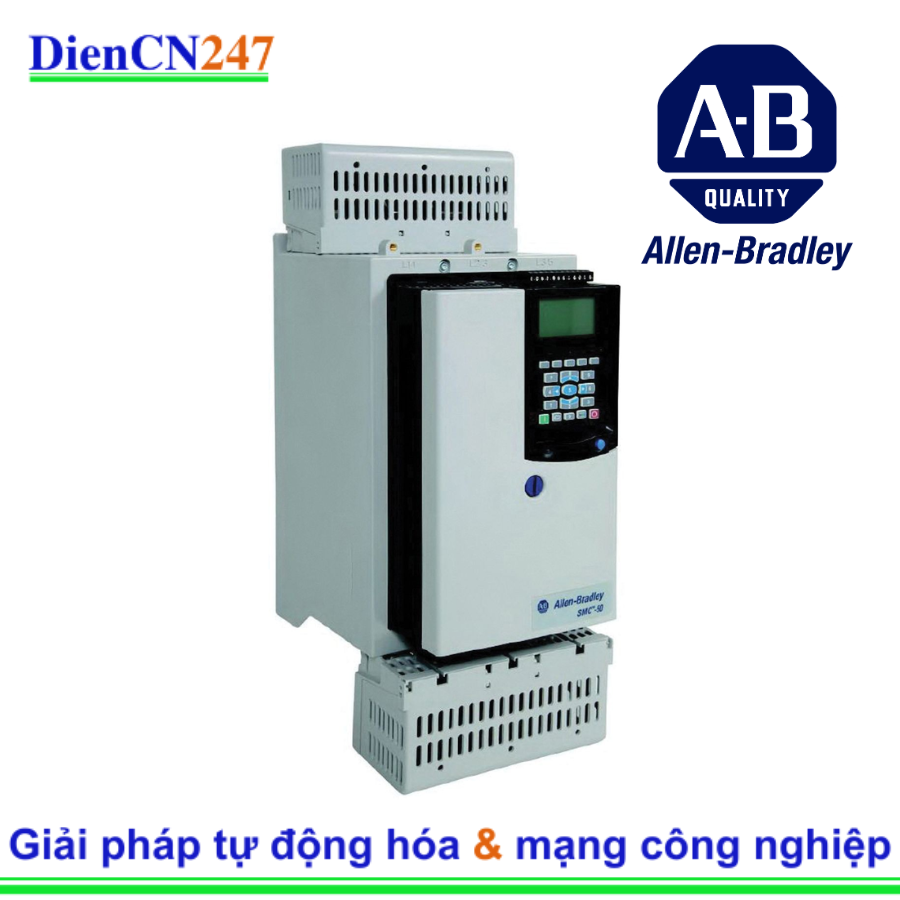

Allen-Bradley 150-SB3NBR là một bộ khởi động mềm (Soft Starter) hoàn toàn bán dẫn (fully solid-state) thuộc dòng SMC-50 Smart Motor Controller của Rockwell Automation. Thiết bị này được thiết kế để điều khiển khởi động và dừng động cơ một cách êm ái, giảm sốc cơ học, hạn chế dòng khởi động cao và tăng tuổi thọ cho động cơ cũng như hệ thống truyền động. SMC-50 sử dụng sáu SCR (Silicon Controlled Rectifiers) để điều chỉnh điện áp (mô-men xoắn) cấp cho động cơ trong suốt quá trình khởi động, chạy và dừng.
2. Đặc trưng (Features)
- Điều khiển hoàn toàn bán dẫn: Sử dụng các SCR để điều chỉnh điện áp, không có tiếp điểm bypass bên trong, đảm bảo khởi động và dừng êm ái hơn, giảm hao mòn cơ học.
- Chức năng khởi động/dừng linh hoạt: Cung cấp nhiều chế độ khởi động và dừng khác nhau như Soft Start (khởi động mềm), Linear Acceleration/Deceleration (tăng/giảm tốc tuyến tính), Torque Control (điều khiển mô-men xoắn), Kickstart, Pump Control (điều khiển bơm), Current Limit (giới hạn dòng), Dual Ramp Start (khởi động hai dốc), Full Voltage (điện áp đầy đủ), Energy Saver (tiết kiệm năng lượng), Soft Stop (dừng mềm), Preset Slow Speed (tốc độ chậm cài đặt trước), Smart Motor Braking (SMB™ - phanh động cơ thông minh).
- Bảo vệ động cơ tích hợp: Bao gồm bảo vệ quá tải động cơ điện tử tích hợp, giúp bảo vệ động cơ khỏi hư hại do quá tải.
- Khả năng giám sát và chẩn đoán: Cung cấp các chức năng giám sát và chẩn đoán nâng cao thông qua đèn LED trạng thái đa màu, giúp người dùng dễ dàng theo dõi tình trạng hoạt động và xác định lỗi.
- Điều khiển DC 24V: Điện áp điều khiển là 24V DC.
- Thiết kế hở (Open Enclosure): Được thiết kế để lắp đặt trong tủ điện hoặc vỏ bọc khác, không có vỏ bọc bảo vệ riêng (IP00).
- Tùy chọn mô-đun mở rộng: Có ba cổng mở rộng để cài đặt các mô-đun tùy chọn, ví dụ như các mô-đun giao tiếp.
3. Thông số kỹ thuật (Specifications)
- Mã sản phẩm: 150-SB3NBR
- Dòng sản phẩm: SMC-50 Smart Motor Controller
- Loại: Fully Solid State Soft Starter
- Điện áp hoạt động định mức (Ue): 200 - 480V AC, 3 pha, 50/60 Hz
- Dòng điện định mức:
- Normal Duty (Đường dây): 140 A
- Normal Duty (Delta): 242 A
- Heavy Duty (Đường dây): 110 A
- Heavy Duty (Delta): 190 A
- Công suất động cơ ba pha định mức:
- Tại 400V, kết nối inline: 75.0 kW
- Tại 400V, kết nối inside delta: 132.0 kW
- HP Range (60 Hz, 460V): 40-100 HP (Normal Duty), 30-75 HP (Heavy Duty)
- Điện áp điều khiển (Control Supply Voltage Us): 24V DC
- Số cực: 3 cực
- Chế độ hoạt động: Một chiều (Single direction)
- Bảo vệ quá tải động cơ tích hợp: Có (lớp nhả điều chỉnh được)
- Bypass bên trong: Không (SMC-50 luôn điều khiển qua SCR, không có bypass cơ khí nội bộ)
- Điều khiển mô-men xoắn: Có
- Màn hình hiển thị: Không có sẵn trên thiết bị chính (có thể cần mô-đun giao diện người dùng tùy chọn - Human Interface Module - HIM)
- Cấp bảo vệ (IP): IP00 (Yêu cầu vỏ bọc bên ngoài để đạt cấp độ bảo vệ cao hơn)
- Nhiệt độ môi trường hoạt động định mức (không giảm tải): 40 °C
- Kích thước (Cao x Rộng x Sâu): Khoảng 396.6 mm x 194.4 mm x 259.2 mm (15.62 in H x 7.65 in W x 10.21 in D)
- Trọng lượng: Khoảng 15.7 kg (32.00 lbs)
- Tiêu chuẩn: Tuân thủ AS/NZS 60950 về an toàn thiết bị IT và truyền thông.
4. Ứng dụng (Applications)
Allen-Bradley 150-SB3NBR được sử dụng rộng rãi trong các ứng dụng công nghiệp để điều khiển khởi động và dừng động cơ điện xoay chiều ba pha. Các ứng dụng điển hình bao gồm:
- Bơm và hệ thống bơm: Giảm áp lực đường ống, loại bỏ búa nước và kéo dài tuổi thọ của bơm.
- Quạt và hệ thống thông gió: Khởi động êm ái để tránh sốc cơ học cho cánh quạt và hệ thống ống dẫn.
- Băng tải và hệ thống xử lý vật liệu: Đảm bảo khởi động trơn tru để tránh làm rơi vật liệu và giảm căng thẳng cho băng tải.
- Máy nén khí: Giảm dòng khởi động và áp lực lên hệ thống.
- Máy trộn và máy khuấy: Kiểm soát mô-men xoắn khởi động để bảo vệ cơ cấu khuấy.
- Các ứng dụng yêu cầu kiểm soát mô-men xoắn: Nơi cần kiểm soát chính xác mô-men xoắn khi khởi động và dừng để bảo vệ thiết bị hoặc sản phẩm.
