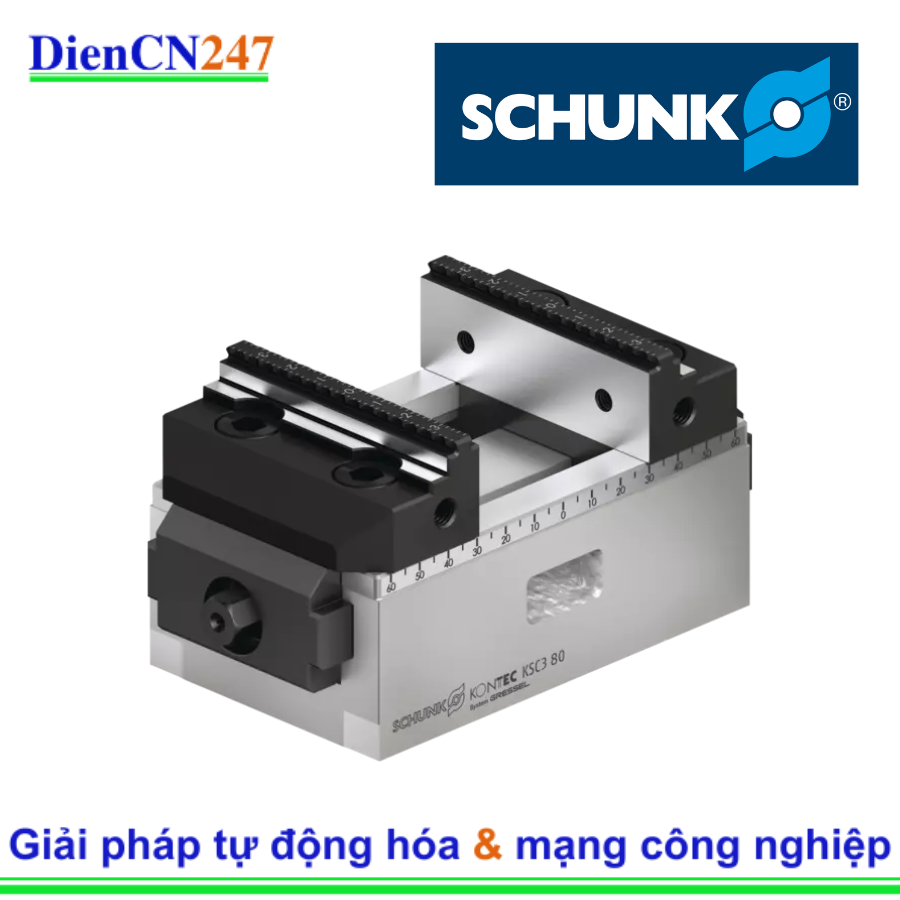

1. Giới thiệu 1514206 KSC3 grip 80-130 Schunk

1514206 KSC3 grip 80-130 là mã sản phẩm của một loại ê tô kẹp phôi tự định tâm (Centric Vice) chất lượng cao, thuộc dòng KSC3 của thương hiệu Schunk – nhà sản xuất hàng đầu thế giới về công nghệ kẹp đến từ Đức.

Sản phẩm này được thiết kế để kẹp chặt phôi gia công một cách nhanh chóng và chính xác trên các máy phay CNC. Với cấu trúc nhỏ gọn và lực kẹp mạnh mẽ, KSC3 80-130 là giải pháp lý tưởng cho việc kẹp phôi trong các ứng dụng gia công hiệu suất cao.

2. Đặc trưng nổi bật

• Tự định tâm chính xác: Khả năng kẹp phôi tự định tâm giúp phôi luôn nằm ở vị trí trung tâm, đảm bảo độ chính xác và độ lặp lại cao trong quá trình gia công. Điều này đặc biệt quan trọng khi gia công các chi tiết có yêu cầu dung sai chặt chẽ.
• Thiết kế nhỏ gọn, linh hoạt: Với kích thước được tối ưu hóa, ê tô KSC3 80-130 phù hợp cho các máy phay 5 trục, robot và các ứng dụng có không gian làm việc hạn chế.
• Lực kẹp mạnh mẽ: Mặc dù có kích thước nhỏ, ê tô này tạo ra một lực kẹp rất lớn, giữ chặt phôi trong suốt quá trình gia công, ngay cả khi chịu tải trọng cắt lớn.
• Hệ thống thay đổi hàm kẹp nhanh: Ê tô KSC3 80-130 được trang bị hệ thống hàm kẹp có thể thay đổi nhanh chóng và dễ dàng mà không cần dụng cụ, giúp giảm đáng kể thời gian thiết lập máy.
• Ít hao mòn và tuổi thọ cao: Các bộ phận cơ khí được tôi luyện và gia công chính xác, chống chịu tốt với sự mài mòn và môi trường làm việc khắc nghiệt.
• Cấu trúc kín: Thiết kế thân ê tô kín giúp bảo vệ các bộ phận bên trong khỏi bụi bẩn, phoi và nước làm mát, tăng tuổi thọ và độ bền cho sản phẩm.

3. Thông số kỹ thuật

• Mã sản phẩm: 1514206.
• Tên sản phẩm: KSC3 grip 80-130.
• Dạng: Ê tô tự định tâm (Centric Vice).
• Chiều rộng đế: 80 mm.
• Hành trình kẹp tối đa: 130 mm.
• Lực kẹp tối đa: 23 kN.
• Độ lặp lại: ± 0.015 mm.
• Mô-men xoắn: 65 Nm.
• Trọng lượng: 10 kg.
• Thương hiệu: Schunk.

4. Ứng dụng

Nhờ vào độ chính xác và hiệu suất vượt trội, ê tô KSC3 80-130 được ứng dụng rộng rãi trong các ngành công nghiệp đòi hỏi sự chính xác cao:

• Gia công chi tiết máy: Kẹp phôi để phay, khoan, taro trên các máy phay CNC.
• Sản xuất khuôn mẫu: Ứng dụng trong việc gia công khuôn, đảm bảo độ chính xác cao cho các chi tiết phức tạp.
• Công nghiệp hàng không vũ trụ và y tế: Gia công các chi tiết có yêu cầu dung sai chặt chẽ.
• Gia công 5 trục: Ê tô này được sử dụng trên máy phay 5 trục nhờ thiết kế nhỏ gọn và khả năng giữ phôi ổn định, giúp gia công các bề mặt phức tạp hiệu quả.
