1. Giới thiệu

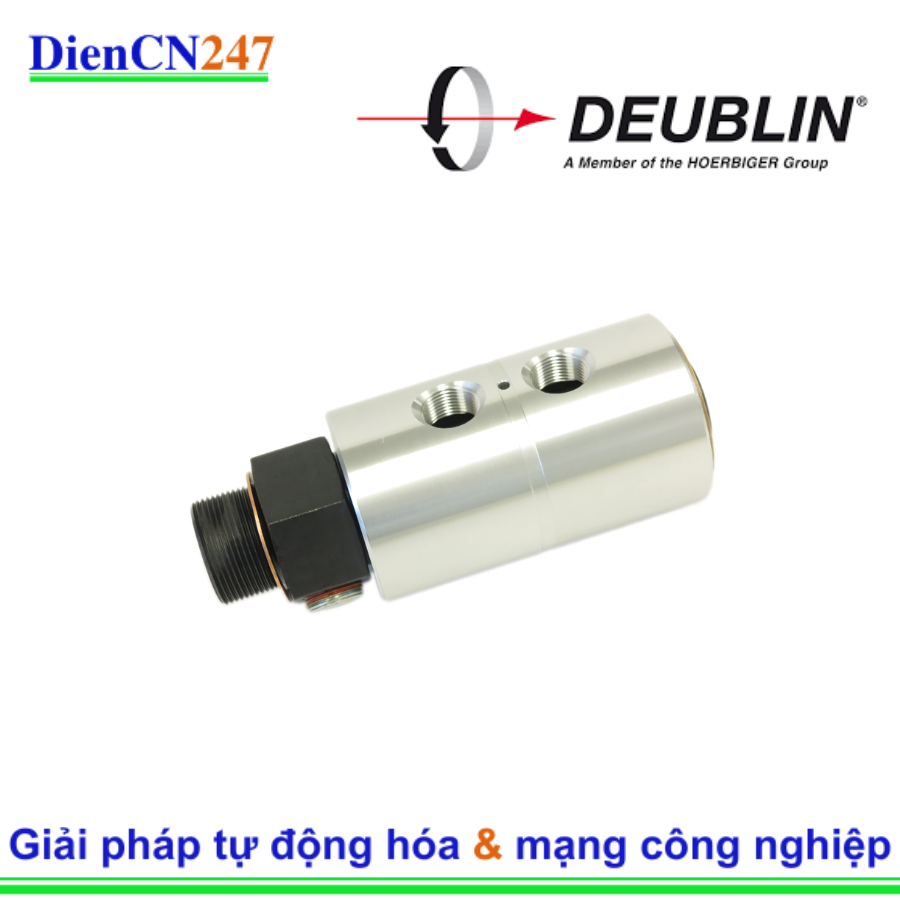

DEUBLIN 1890-560 là một khớp nối xoay (rotary union) được thiết kế đặc biệt cho các ứng dụng tốc độ thấp, truyền tải khí nén, dầu thủy lực và dầu phanh. Đây là một bộ phận quan trọng trong nhiều hệ thống máy móc công nghiệp, cho phép truyền chất lỏng hoặc khí từ một nguồn tĩnh đến một bộ phận quay mà không gây rò rỉ. Deublin nổi tiếng với công nghệ gioăng cơ khí cân bằng, giúp kéo dài tuổi thọ và nâng cao hiệu suất hoạt động của sản phẩm.
2. Đặc trưng
DEUBLIN 1890-560 sở hữu những đặc điểm nổi bật giúp nó phù hợp với các yêu cầu khắt khe của ngành công nghiệp:
- Thiết kế Duoflow: Cho phép dòng chảy kép, lý tưởng cho các ứng dụng cần cả cấp và hồi lưu chất lỏng.
- Tự hỗ trợ (Self-supported): Khớp nối không yêu cầu thêm giá đỡ bên ngoài, giúp đơn giản hóa việc lắp đặt.
- Vòng bi tổng hợp (Composite bearing): Đảm bảo hoạt động trơn tru và bền bỉ.
- Lỗ thông hơi/thoát nước giữa các đường dẫn (Vent holes between passages): Giúp ngăn chặn sự tích tụ áp suất và đảm bảo hiệu suất ổn định.
- Gioăng đặc biệt (Special seals): Được làm từ vật liệu chịu mài mòn cao, thường là Teflon chứa carbon, tăng cường khả năng làm kín.
- Bề mặt làm kín được làm cứng (Hardened sealing surface): Tăng độ bền và khả năng chống mài mòn cho các bề mặt tiếp xúc.
- Vỏ bằng nhôm và rotor bằng thép (Aluminum housing and steel rotor): Kết hợp trọng lượng nhẹ của nhôm với độ bền của thép.
- Có sẵn phiên bản ba đường dẫn nối tiếp (Triple-passage tandem model available): Cung cấp sự linh hoạt cho các nhu cầu vận hành cụ thể.
3. Thông số kỹ thuật
Dưới đây là một số thông số kỹ thuật chính của DEUBLIN 1890-560:
- Phương tiện truyền tải (Media): Dầu thủy lực, Khí nén.
- Kết nối rotor (Rotor Connection): G 1-1/2"-11 RH (ren phải).
- Kết nối vỏ (Housing Connection): 3/4"-14 NPT.
- Lưu lượng khí nén tối đa (Air Max. Flow):
- 300 CFM (Cubic Feet per Minute)
- 8497 l/phút (lít/phút)
- Áp suất khí nén tối đa (Air Max. Pressure):
- 10 bar
- 150 psi
- Nhiệt độ khí nén tối đa (Air Max. Temperature): 121 °C (250 °F)
- Áp suất dầu thủy lực tối đa (Hydraulic Oil Max. Pressure): 207 bar (3000 psi)
- Nhiệt độ dầu thủy lực tối đa (Hydraulic Oil Max. Temperature): 121 °C (250 °F)
4. Ứng dụng
DEUBLIN 1890-560 được ứng dụng rộng rãi trong các ngành công nghiệp đòi hỏi việc truyền tải chất lỏng hoặc khí một cách hiệu quả và đáng tin cậy đến các bộ phận quay. Các ứng dụng điển hình bao gồm:
- Hệ thống phanh (Brake Systems): Đặc biệt trong các ứng dụng phanh tốc độ thấp.
- Hệ thống thủy lực (Hydraulic Systems): Truyền dầu thủy lực cho các xi lanh quay, bộ kẹp hoặc các cơ cấu chấp hành khác.
- Hệ thống khí nén (Pneumatic Systems): Cung cấp khí nén cho các dụng cụ, kẹp hoặc các bộ phận điều khiển quay.
- Máy công cụ (Machine Tools): Trong các trục chính hoặc bàn xoay cần truyền chất lỏng làm mát hoặc khí.
- Máy móc xây dựng (Construction Machinery): Trong các hệ thống cần truyền tải chất lỏng cho các bộ phận quay như cần cẩu.
- Máy móc nông nghiệp (Agricultural Machinery): Trong các thiết bị có bộ phận quay cần truyền chất lỏng.
