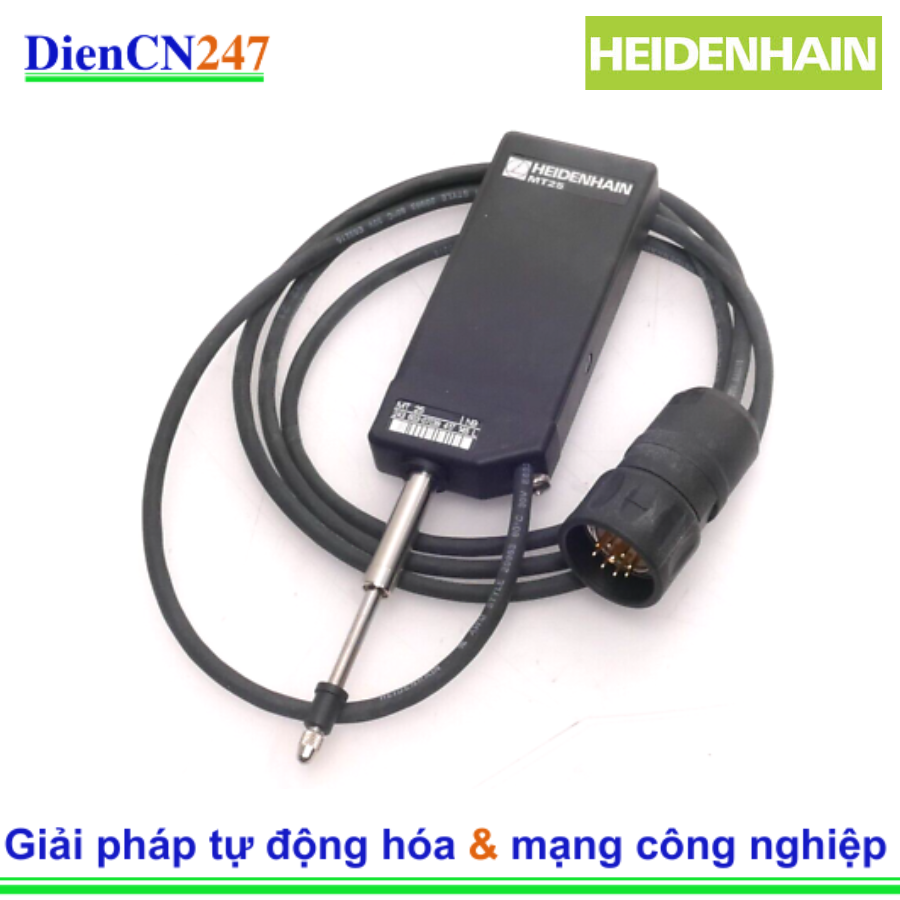

243603-07 Heidenhain Vietnam | Bộ mã đo chiều dài Heidenhain MT 25
1. Giới thiệu
Bộ mã đo chiều dài Heidenhain 243603-07, thuộc dòng MT 25, là thiết bị đo lường gia tăng với hành trình đo 25 mm, được thiết kế để cung cấp độ chính xác cao trong các ứng dụng đo lường công nghiệp.
2. Đặc trưng:
Độ chính xác cao: Độ chính xác đạt 0,5 µm, phù hợp cho các ứng dụng yêu cầu độ chính xác cao.
Cơ chế hoạt động của đầu đo: Đầu đo được mở rộng bằng lực lò xo, giúp duy trì tiếp xúc ổn định với vật đo.
Loại dẫn hướng: Sử dụng dẫn hướng trượt, đảm bảo chuyển động mượt mà và chính xác.
3. Thông số kỹ thuật:
Hành trình đo: 25 mm.
Vị trí điểm tham chiếu: Tại 5,5 mm.
Kết nối điện: Đầu nối nam 9 chân.
Chiều dài cáp: 1,5 m.
Tín hiệu đầu ra: 11 µA PP.
Chu kỳ tín hiệu: 10,0 µm.
Cấp bảo vệ: IP50.
Nguồn cấp: 5V ±5%.
4. Ứng dụng:
Heidenhain 243603-07 được sử dụng rộng rãi trong các hệ thống đo lường và kiểm tra chất lượng, nơi yêu cầu độ chính xác cao và độ tin cậy trong việc đo lường chiều dài hoặc vị trí.
5. Bài viết khác
Digital readout
ND 287
Incremental Length Gauges
MT 25 02S09 04 ~11μAss 01 .. 1,50 01 5,5mm 50
ES 10,000 GF 01 0,5
APK 03 07 1,00 03B009 16S015-2D BK .. 01 4 ..0,00
PUR connecting cable
Measuring cable
APK 03 08 1,00 03B012 16S015-0V BK .. 01 1 .. 0,00
alternative for pos. 4
