1. Giới thiệu

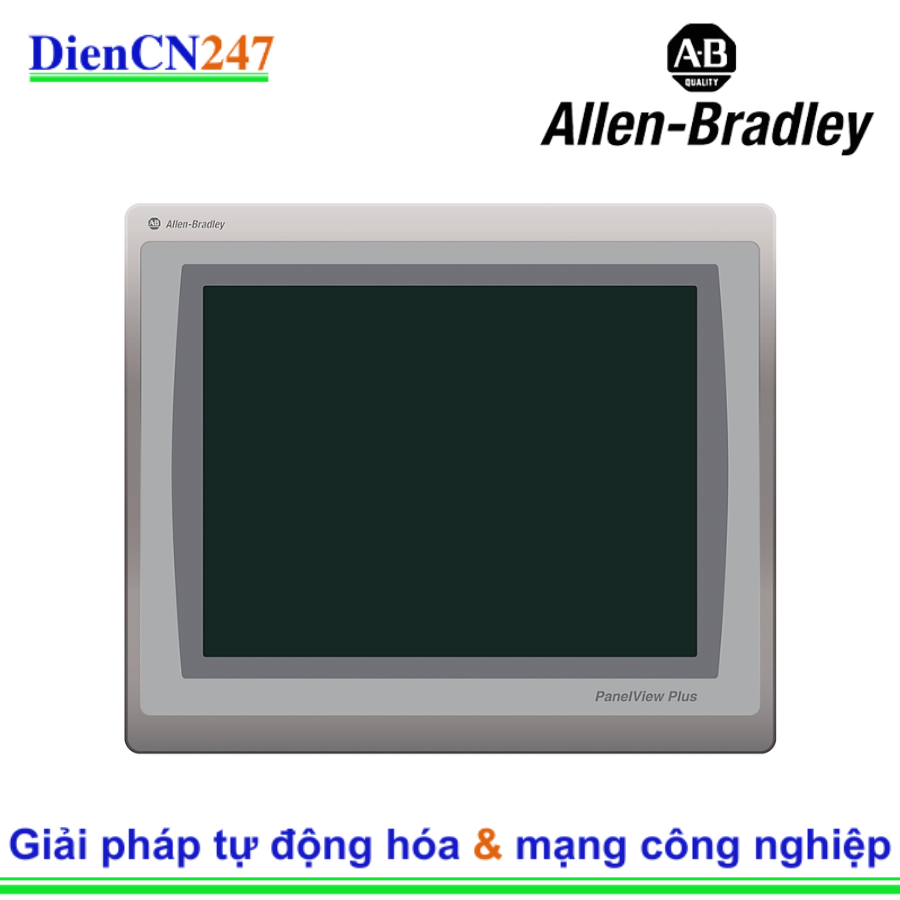

2711P-T10C22D9PK là một Human-Machine Interface (HMI) thuộc dòng PanelView Plus 7 Performance của Allen-Bradley. Đây là một thiết bị đầu cuối đồ họa mạnh mẽ, cung cấp giao diện trực quan để người vận hành tương tác và giám sát các hệ thống điều khiển công nghiệp. Model này nổi bật với màn hình cảm ứng màu 10 inch, hiệu suất cao và khả năng kết nối mạng linh hoạt. Chữ "K" ở cuối mã sản phẩm cho biết thiết bị được phủ lớp conformal coating để tăng cường khả năng chống chịu trong môi trường khắc nghiệt.
2. Đặc trưng nổi bật
- Màn hình: Màn hình cảm ứng màu TFT LCD 10 inch
- Độ phân giải: 800 x 600 SVGA, màu 18-bit
- Bộ nhớ: 512 MB RAM và 512 MB bộ nhớ trong; 80 MB bộ nhớ không khả biến cho ứng dụng
- Giao tiếp:
- Hai cổng Ethernet/IP hỗ trợ cấu trúc mạng DLR (Device Level Ring) cho khả năng dự phòng mạng.
- Ba cổng USB (hai cổng USB 2.0 Host và một cổng USB 2.0 Device)
- Không có cổng nối tiếp (Serial Port)
- Nguồn điện: 24V DC
- Lớp phủ: Conformal coating giúp bảo vệ chống lại hơi ẩm, bụi và các chất ăn mòn.
- Hiệu suất: Thuộc dòng Performance, mang lại tốc độ xử lý nhanh và hiệu suất hệ thống cao.
- Phần mềm: Tương thích với phần mềm FactoryTalk View Machine Edition để phát triển ứng dụng.
- Khả năng kết nối: Hỗ trợ kết nối VNC cho phép giám sát ứng dụng từ xa.
- Hệ điều hành: Windows CE OS License Pro
3. Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị |
|---|---|
| Mã sản phẩm | 2711P-T10C22D9PK |
| Thương hiệu | Allen-Bradley |
| Dòng sản phẩm | PanelView Plus 7 Performance |
| Kích thước màn hình | 10 inch |
| Loại màn hình | Màn hình cảm ứng màu TFT LCD |
| Độ phân giải | 800 x 600 (SVGA) |
| Màu hiển thị | 18-bit color |
| Bộ nhớ (RAM/Storage) | 512 MB / 512 MB |
| Bộ nhớ ứng dụng | 80 MB (Nonvolatile) |
| Cổng Ethernet/IP | 2 cổng, hỗ trợ DLR |
| Cổng USB | 3 cổng USB 2.0 (2 Host, 1 Device) |
| Cổng nối tiếp (Serial) | Không có |
| Nguồn điện | 18-30V DC |
| Công suất tiêu thụ | Thông tin cụ thể có thể khác nhau tùy thuộc vào cấu hình và tải |
| Lớp phủ | Conformal Coating |
| Nhiệt độ hoạt động | 0°C đến +50°C (32°F đến 122°F) |
| Độ ẩm tương đối | 5% đến 95% không ngưng tụ |
| Kích thước (WxHxD) | Khoảng 280 mm x 190 mm x 69.6 mm (tham khảo tài liệu kỹ thuật chi tiết) |
| Trọng lượng | Khoảng 2.3 kg (tham khảo tài liệu kỹ thuật chi tiết) |
| Tiêu chuẩn bảo vệ | IP66 (mặt trước) |
| Phần mềm lập trình | FactoryTalk View Machine Edition |
4. Ứng dụng
HMI Allen-Bradley 2711P-T10C22D9PK được thiết kế để đáp ứng nhu cầu giám sát và điều khiển trong nhiều ứng dụng công nghiệp, bao gồm:
- Tự động hóa nhà máy: Cung cấp giao diện trực quan cho các hệ thống điều khiển dây chuyền sản xuất, máy móc đóng gói, hệ thống xử lý vật liệu, v.v.
- Hệ thống điều khiển quy trình: Giám sát và điều khiển các thông số trong các ngành công nghiệp như hóa chất, dầu khí, thực phẩm và đồ uống.
- Quản lý máy móc: Cho phép người vận hành tương tác với máy móc, nhập lệnh, xem trạng thái và chẩn đoán lỗi.
- Các ứng dụng HMI hiệu suất cao: Với bộ xử lý mạnh mẽ, nó phù hợp cho các ứng dụng đòi hỏi đồ họa phức tạp và phản hồi nhanh.
- Môi trường khắc nghiệt: Lớp phủ conformal coating giúp HMI hoạt động ổn định trong môi trường có độ ẩm cao, bụi bẩn hoặc hóa chất nhẹ.
