1. Giới thiệu:

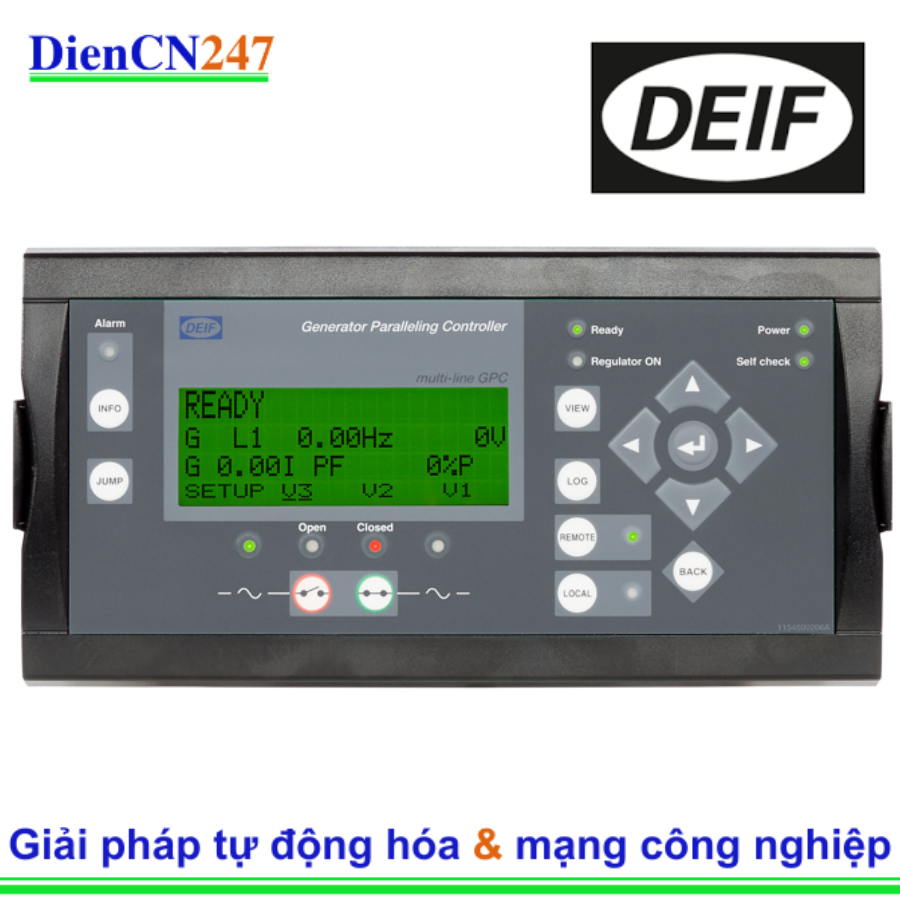

Bộ điều khiển hòa đồng bộ máy phát điện DEIF GPC-3 (mã sản phẩm: 2912010030) là một thiết bị đa chức năng, nhỏ gọn và linh hoạt, được thiết kế cho các ứng dụng trên đất liền. Nó đặc biệt phù hợp cho các kỹ sư và nhà tích hợp hệ thống ưa thích lập trình ứng dụng trong bộ điều khiển logic khả trình (PLC). GPC-3 có khả năng đồng bộ hóa máy phát điện và thực hiện tất cả các chức năng bảo vệ và điều khiển cần thiết sau khi đồng bộ. Thiết bị này tương thích tốt với các hệ thống điều khiển dựa trên PLC, giao tiếp thông qua các đầu vào/đầu ra nhị phân và tương tự hoặc qua giao tiếp nối tiếp.

Mã sản phẩm cụ thể 2912010030 thường đi kèm với các tùy chọn cấu hình sau:

• A1: Đo điện áp/tần số/vectơ/df-dt.
• D1: Lựa chọn điện áp/VAR/hệ số công suất.
• J1: Cáp hiển thị với đầu cắm dài 3m.

2. Đặc điểm nổi bật:

• Hoạt động đa năng: Có khả năng hoạt động độc lập, song song với các máy phát điện khác hoặc song song với lưới điện.
• Tích hợp PLC logic (M-Logic): Công cụ cấu hình M-Logic cho phép người dùng tùy chỉnh ứng dụng và tạo các chức năng hoặc điều kiện logic cụ thể cho các đầu vào và đầu ra khác nhau.
• Đồng bộ hóa và chia sẻ tải: Thực hiện đồng bộ hóa máy phát điện một cách chính xác và chia sẻ tải (kW và kVAr) hiệu quả.
• Bảo vệ toàn diện: Tích hợp các chức năng bảo vệ động cơ và máy phát điện.
• Đo lường chính xác: Đo lường điện áp, dòng điện, tần số, công suất tác dụng (kW), công suất phản kháng (kVAr), hệ số công suất (cos φ), năng lượng (kWh, kVArh).
• Giao tiếp linh hoạt: Hỗ trợ giao tiếp Modbus RTU (RS-485) để dễ dàng kết nối với các hệ thống quản lý năng lượng và SCADA.
• Đầu ra analog: Cung cấp đầu ra analog để điều khiển tín hiệu chính xác, tối ưu hóa vận hành máy phát điện (tùy chọn).
• Dễ dàng mở rộng: Tương thích với các bộ hiển thị và bảng điều khiển vận hành từ xa (AOP) bổ sung để điều khiển, giám sát và chỉ báo trạng thái từ xa.
• Độ bền cao: Sản phẩm tiêu chuẩn DEIF (thường có xuất xứ từ châu Âu) đảm bảo chất lượng và tuổi thọ lâu dài.
• Lắp đặt đơn giản: Thiết kế để lắp đặt trên DIN rail và có tùy chọn cáp kết nối dài giúp tích hợp vào hệ thống hiện có dễ dàng.

3. Thông số kỹ thuật :

• Nguồn cấp: 8 đến 36 V DC
• Ngõ vào đo lường:
  • Điện áp AC: 100 đến 690 V AC ±20% (pha-pha), -/1A hoặc -/5A AC từ biến dòng (CTs)
  • Tần số: 30 đến 70 Hz
  • Ngõ vào tương tự: 0(4) đến 20 mA
  • Ngõ vào số: 13 ngõ vào số (tùy thuộc cấu hình)
  • Ngõ vào MPU (RPM): 2 đến 70 V AC, 10 đến 10000 Hz
• Ngõ ra điều khiển:
  • Ngõ ra rơ le: 5 ngõ ra rơ le (250 V AC/30 V DC, 5 A) (tùy thuộc cấu hình)
  • Ngõ ra tương tự: 2 ngõ ra xung (kWh, kVArh), 1 ngõ ra P load sharing, 1 ngõ ra Q load sharing, 4 ngõ ra rơ le cho GOV/AVR/transducer (tùy thuộc cấu hình)
  • Ngõ ra SSR drive: Tùy chọn
• Giao tiếp: Modbus RTU (RS-485), tùy chọn CAN bus J1939
• Màn hình hiển thị: LCD tiêu chuẩn DU-2 (đi kèm với tùy chọn J1)
• Nhiệt độ hoạt động: -25 đến +70 °C (tùy chọn -25 đến +60 °C)
• Tiêu chuẩn bảo vệ: Tùy thuộc vào model và lắp đặt
• Kích thước lắp đặt: DIN rail

4. Ứng dụng:

GPC-3 DEIF (với mã sản phẩm 2912010030) được ứng dụng rộng rãi trong các hệ thống điện công nghiệp, bao gồm:

• Hệ thống phát điện dự phòng: Cho các nhà máy, khu công nghiệp, bệnh viện, trung tâm dữ liệu.
• Hệ thống phát điện song song: Trong các dự án yêu cầu quản lý nhiều máy phát điện hoạt động đồng thời.
• Quản lý lưới điện cục bộ (Microgrid): Ứng dụng trong các hệ thống vi lưới, khu dân cư và thương mại.
• Ngành dầu khí và năng lượng: Điều khiển và bảo vệ các hệ thống máy phát điện trên các công trình dầu khí và nhà máy điện.
• Các ứng dụng tích hợp PLC: Đặc biệt phù hợp cho các hệ thống điều khiển mà kỹ sư muốn tự lập trình logic điều khiển.
