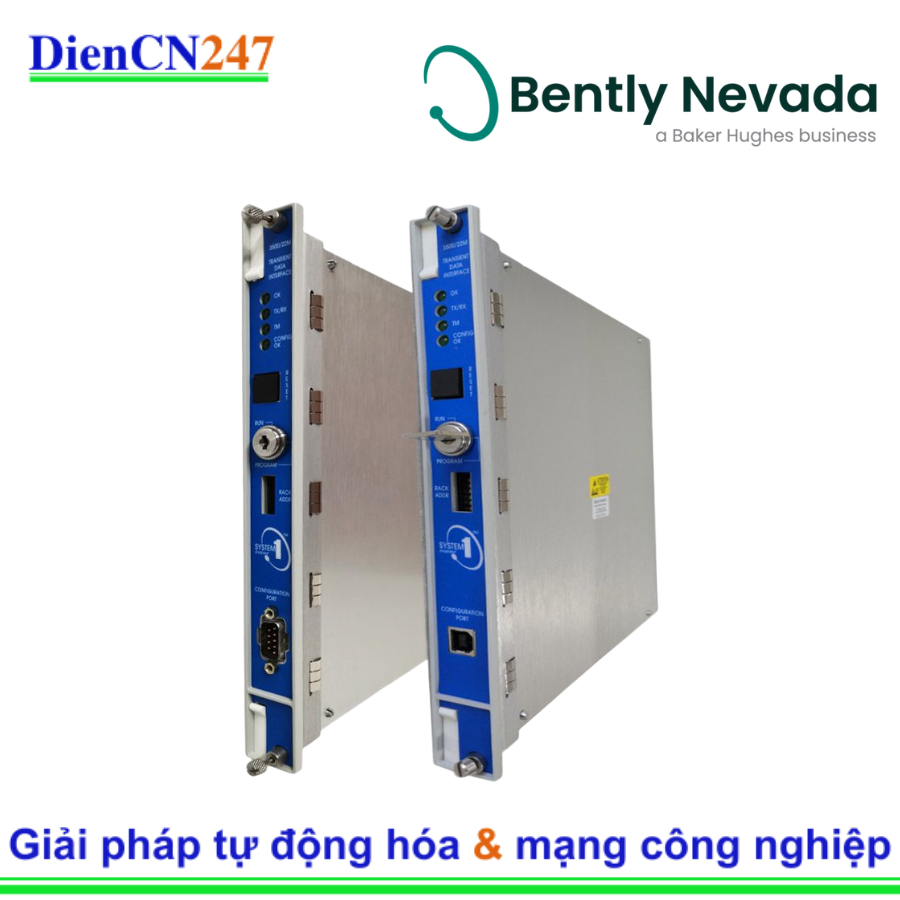

1. Giới thiệu về Bently Nevada 3500/22M-01-01-00
Hệ thống Bently Nevada 3500 là một nền tảng giám sát rung động và bảo vệ máy móc hàng đầu thế giới, được sử dụng rộng rãi trong các ngành công nghiệp nặng như dầu khí, phát điện và hóa chất. Module 3500/22M-01-01-00 là một phần không thể thiếu của hệ thống này, đảm nhiệm vai trò giao diện thu thập và truyền dữ liệu.
Cụ thể, mã 3500/22M-01-01-00 phân tích như sau:
3500/22M: Chỉ định đây là module Giao diện dữ liệu thoáng qua (Transient Data Interface - TDI) của dòng 3500. Chữ "M" trong 22M biểu thị đây là phiên bản nâng cấp so với 3500/22 cũ hơn.
-01: Tùy chọn loại giao diện dữ liệu thoáng qua tiêu chuẩn (Standard Transient Data Interface Type).
-01: Tùy chọn module I/O loại 10Base-T/100Base-TX Ethernet, cho phép giao tiếp qua mạng Ethernet.
-00: Tùy chọn phê duyệt của cơ quan quản lý là "None".
2. Đặc trưng nổi bật
Module Bently Nevada 3500/22M-01-01-00 sở hữu nhiều đặc điểm quan trọng giúp nó hoạt động hiệu quả trong hệ thống giám sát máy móc:
Giao diện Rack chính: Module này luôn chiếm khe cắm số 1 (kế bên nguồn điện) trong rack 3500 và là giao diện cơ bản kết nối hệ thống giám sát 3500 với các phần mềm tương thích.
Thu thập dữ liệu toàn diện: Nó liên tục thu thập dữ liệu trạng thái tĩnh (steady state) và dữ liệu động (waveform), bao gồm cả dữ liệu thoáng qua (transient data) từ các module giám sát dòng M (ví dụ: 3500/40M, 3500/42M).
Kết nối Ethernet: Dữ liệu được truyền qua liên kết Ethernet (10Base-T/100Base-TX) đến phần mềm máy chủ như System 1, cho phép phân tích và chẩn đoán tình trạng máy móc từ xa.
Hỗ trợ dữ liệu động và thoáng qua: Mặc dù khả năng thu thập dữ liệu tĩnh là tiêu chuẩn, việc sử dụng Đĩa kích hoạt kênh tùy chọn (Channel Enabling Disk) cho phép module thu thập dữ liệu động và dữ liệu thoáng qua có độ phân giải cao, bao gồm cả dữ liệu khởi động/dừng máy (startup/coastdown data) và dữ liệu cảnh báo (alarm data).
Tích hợp chức năng bộ xử lý giao tiếp: Module TDI này kết hợp chức năng của Module giao diện Rack (RIM) với khả năng thu thập dữ liệu của bộ xử lý giao tiếp, tối ưu hóa không gian và hiệu suất trong rack 3500.
Không ảnh hưởng đến đường bảo vệ quan trọng: Dù cung cấp các chức năng chung cho toàn bộ rack, TDI không phải là một phần của đường bảo vệ quan trọng và không ảnh hưởng đến hoạt động bình thường của hệ thống giám sát tổng thể để bảo vệ máy móc tự động.
An toàn cấu hình: Có khóa cấu hình cho phép chuyển đổi giữa chế độ "RUN" (chỉ vận hành, khóa cấu hình) và "PROGRAM" (cho phép cấu hình từ xa hoặc cục bộ), đảm bảo an toàn và quyền truy cập được kiểm soát.
Đèn báo LED và Rơ-le OK: Cung cấp các đèn báo LED trạng thái và rơ-le OK để chỉ báo hoạt động bình thường hoặc phát hiện lỗi trong rack.
3. Thông số kỹ thuật chính
Loại Module: Transient Data Interface (TDI)
Giao diện Rack: Chiếm 1 khe cắm phía trước đầy đủ chiều cao và 1 khe cắm I/O phía sau đầy đủ chiều cao.
Giao tiếp:
Mặt trước: USB-B (tốc độ tối đa 115.2 kbaud)
I/O Ethernet: 10Base-T/100Base-TX Ethernet (RJ-45) theo chuẩn IEEE802.3, hỗ trợ BN Host Protocol và BN TDI Protocol sử dụng TCP/IP.
I/O Ethernet (tùy chọn Fiber Optic): 100Base-FX Fiber Optic (MT-RJ Male connector)
Công suất tiêu thụ: Khoảng 10.5 Watts.
Nhiệt độ hoạt động:
Vận hành: -30°C đến +65°C (-22°F đến +149°F)
Lưu trữ: -40°C đến +85°C (-40°F đến +185°F)
Độ ẩm: 95%, không ngưng tụ.
Kích thước:
Module TDI: 241.3 mm (H) x 24.4 mm (W) x 241.8 mm (D)
Module I/O: 241.3 mm (H) x 24.4 mm (W) x 99.1 mm (D)
Trọng lượng:
Module TDI: Khoảng 0.91 kg (2.0 lbs)
Module I/O: Khoảng 0.20 kg (0.44 lbs)
Thu thập dữ liệu:
Dữ liệu tĩnh: Tiêu chuẩn.
Dữ liệu động/thoáng qua: Yêu cầu đĩa kích hoạt kênh tùy chọn.
Lấy mẫu dạng sóng đồng bộ: Tùy chỉnh (ví dụ: 1024 mẫu/vòng cho 2 vòng quay, 512 mẫu/vòng cho 4 vòng quay).
Dữ liệu bất đồng bộ: Hỗ trợ phổ 800 dòng với các dải tần số khác nhau.
4. Ứng dụng
Bently Nevada 3500/22M-01-01-00 được ứng dụng rộng rãi trong các hệ thống giám sát và bảo vệ máy móc quan trọng trong các ngành công nghiệp, bao gồm:
Nhà máy điện: Giám sát tuabin hơi, tuabin khí, máy phát điện, bơm cấp lò hơi và quạt công suất lớn.
Ngành dầu khí: Giám sát máy nén, máy bơm, tuabin trong các nhà máy lọc dầu, giàn khoan ngoài khơi và đường ống dẫn.
Nhà máy hóa chất và hóa dầu: Giám sát các thiết bị quay quan trọng như máy nén, bơm, quạt lớn.
Các ngành công nghiệp nặng khác: Bất kỳ nơi nào có máy móc quay lớn và quan trọng cần được giám sát liên tục để phát hiện sớm các vấn đề về rung động và tình trạng.
