440R-D22R2 Allen-Bradley Vietnam | DienCN247
1. Giới thiệu về Allen-Bradley 440R-D22R2

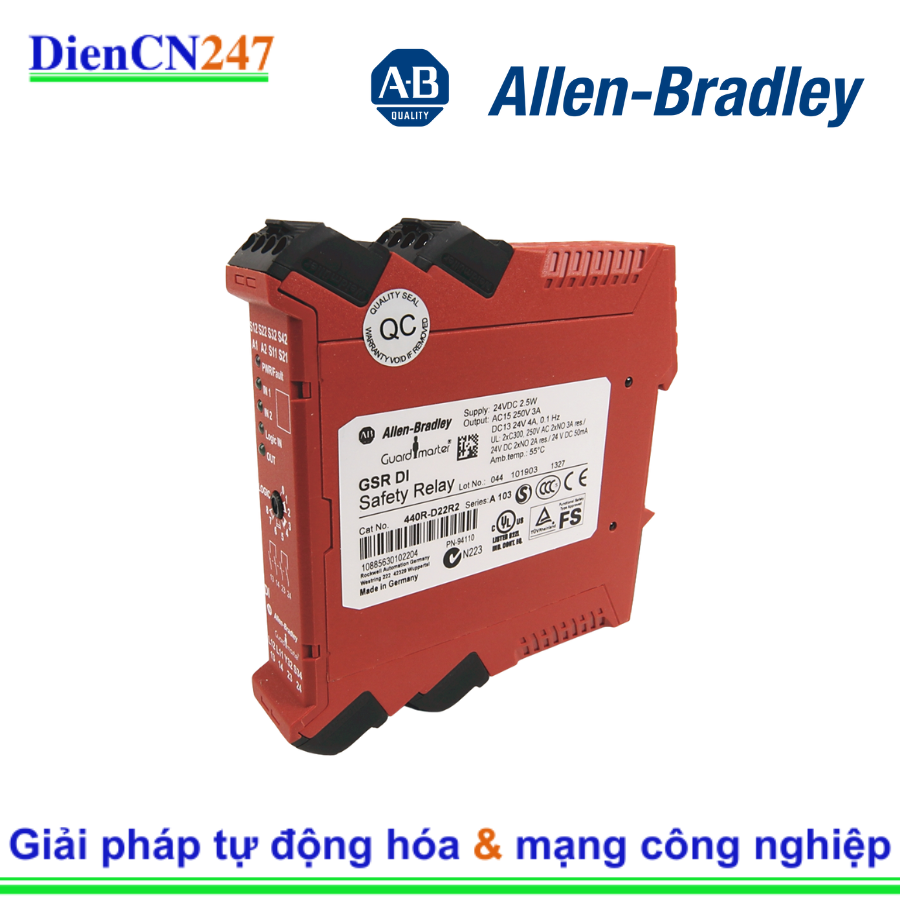

Allen-Bradley 440R-D22R2 là một rơ-le an toàn chất lượng cao thuộc dòng Guardmaster GSR 440R của Rockwell Automation (thương hiệu Allen-Bradley). Thiết bị này đóng vai trò trung tâm trong các hệ thống an toàn máy móc, giám sát các thiết bị đầu vào an toàn như nút dừng khẩn cấp (E-stop), công tắc cửa bảo vệ, rèm ánh sáng an toàn, hoặc cảm biến an toàn. Khi phát hiện một tình huống nguy hiểm hoặc lỗi trong mạch an toàn, rơ-le sẽ ngay lập tức ngắt nguồn điện đến máy móc để ngăn ngừa tai nạn và bảo vệ người vận hành.
Với thiết kế nhỏ gọn, khả năng cấu hình linh hoạt và độ tin cậy cao, 440R-D22R2 là lựa chọn lý tưởng cho các ứng dụng đòi hỏi mức độ an toàn nghiêm ngặt theo các tiêu chuẩn quốc tế.
2. Đặc trưng nổi bật
Allen-Bradley 440R-D22R2 sở hữu nhiều đặc điểm kỹ thuật và tính năng ưu việt:
Rơ-le an toàn đầu vào kép (Dual Input - DI): Có 2 đầu vào đa năng kênh kép (dual channel universal inputs). Điều này cho phép kết nối đồng thời hai thiết bị an toàn riêng biệt (ví dụ: hai E-stop, hoặc một E-stop và một công tắc cửa) hoặc các thiết bị có đầu ra OSSD (Output Signal Switching Device) như rèm ánh sáng.
Đầu ra an toàn tức thời: Trang bị 2 tiếp điểm thường mở (2 N.O.) để ngắt mạch điều khiển của máy móc một cách an toàn và tức thời khi phát hiện lỗi hoặc vi phạm an toàn.
Đầu ra phụ trợ rắn (Solid-State Auxiliary Output): Có 1 đầu ra phụ trợ bán dẫn N.C. (Normally Closed). Đầu ra này thường được sử dụng cho mục đích chẩn đoán hoặc báo hiệu trạng thái (ví dụ: báo đèn, gửi tín hiệu đến PLC để giám sát tình trạng rơ-le an toàn), không phải để điều khiển tải an toàn trực tiếp.
Nguồn cấp linh hoạt: Hoạt động với nguồn cấp 24V DC, phù hợp với hầu hết các hệ thống điều khiển công nghiệp.
Thiết kế nhỏ gọn: Dạng module gắn thanh DIN rail (chiều rộng 22.5 mm), giúp tiết kiệm không gian trong tủ điện.
Cấu hình linh hoạt bằng công tắc xoay: Có một công tắc xoay trên mặt trước cho phép người dùng cấu hình các chức năng quan trọng như:
Chế độ Reset: Tự động (Automatic), Thủ công (Manual), hoặc Thủ công có giám sát (Monitored Manual Reset).
Logic đầu vào: AND / OR logic cho các đầu vào an toàn.
Hỗ trợ công nghệ Single-Wire Safety (SWS): Bao gồm 1 đầu vào SWS và 1 đầu ra SWS, cho phép mở rộng và đơn giản hóa việc nối dây các thiết bị an toàn trong hệ thống lớn hơn.
Đánh giá an toàn cao: Đáp ứng các tiêu chuẩn an toàn quốc tế nghiêm ngặt:
PL e, Cat. 4 theo ISO 13849-1.
SIL CL3 theo IEC 62061 và SIL 3 theo IEC 61508.
Độ tin cậy MTTFd điển hình khoảng 355 năm.
Chức năng chẩn đoán: Các đèn báo LED tích hợp giúp dễ dàng xác định trạng thái hoạt động và các lỗi phát sinh.
3. Thông số kỹ thuật chính
Loại module: Rơ-le an toàn (Safety Relay)
Dòng sản phẩm: Guardmaster GSR 440R (Dual Input - DI)
Nguồn cấp: 24V DC (±15%)
Công suất tiêu thụ: Khoảng 2.5 W
Số lượng đầu vào an toàn: 2 kênh kép đa năng (hỗ trợ N.C. contacts, OSSD, Safety Mat inputs)
Số lượng đầu ra an toàn (tức thời): 2 N.O. (Normally Open)
Dòng tải định mức: 4 A @ 24V DC (0.1 Hz)
Số lượng đầu ra phụ trợ (tức thời): 1 N.C. Solid State (PNP, 50 mA max)
Thời gian phản hồi: 35 ms (40 ms với đầu vào mat an toàn)
Chế độ Reset: Tự động / Thủ công / Thủ công có giám sát (cấu hình bằng công tắc xoay)
Logic đầu vào: AND / OR (cấu hình bằng công tắc xoay)
Kết nối điện: Đầu nối vít (Removable screw terminals)
Nhiệt độ hoạt động: -5°C đến +55°C
Cấp bảo vệ (IP Rating): IP40 (bảo vệ chống vật rắn >1mm, không chống nước)
Gắn kết: Gắn trên thanh DIN rail (22.5 mm chiều rộng)
Kích thước (C x R x S): Khoảng 119.4 mm x 22.5 mm x 113.6 mm
Trọng lượng: Khoảng 180 g (0.40 lb)
Tiêu chuẩn: CCC, cUL, KC, UL, IEC 61508, ISO 13849-1, EN 954.
4. Ứng dụng
Allen-Bradley 440R-D22R2 là giải pháp lý tưởng cho các ứng dụng đòi hỏi mức độ an toàn cao trong nhiều ngành công nghiệp:
Hệ thống dừng khẩn cấp (Emergency Stop - E-Stop): Giám sát các nút dừng khẩn cấp trên máy móc hoặc dây chuyền sản xuất.
Công tắc an toàn cửa bảo vệ (Guard Door Interlocks): Đảm bảo máy dừng hoạt động khi cửa bảo vệ bị mở hoặc không đóng đúng cách.
Rèm ánh sáng an toàn (Safety Light Curtains): Phát hiện sự xâm nhập vào khu vực nguy hiểm và dừng máy.
Thảm an toàn (Safety Mats): Dừng máy khi có người bước vào khu vực nguy hiểm.
Công tắc không tiếp xúc an toàn: Giám sát vị trí an toàn của các bộ phận máy móc.
Máy móc và robot công nghiệp: Bảo vệ các cánh tay robot, máy CNC, máy dập, máy ép, và các khu vực có chuyển động nguy hiểm.
Dây chuyền sản xuất và băng tải: Đảm bảo an toàn cho nhân viên làm việc gần các bộ phận chuyển động.
