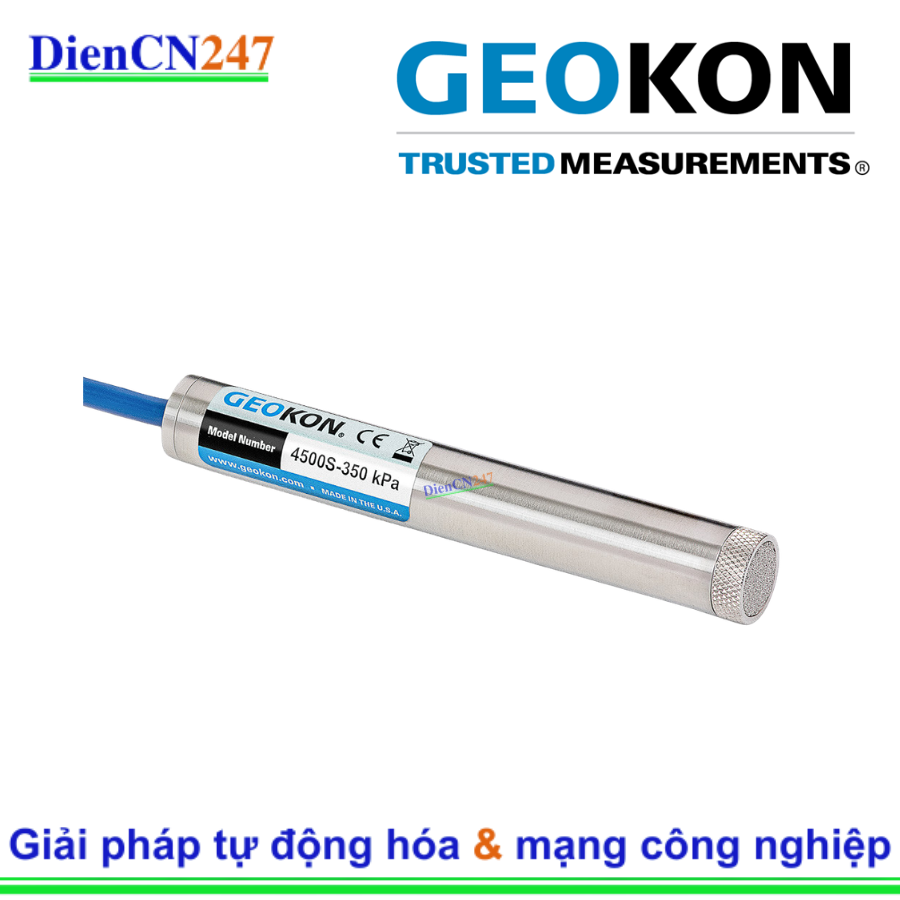

1. Giới thiệu về 4500S-350KPA GEOKON

GEOKON Model 4500S là cảm biến đo áp lực nước lỗ rỗng (Piezometer) sử dụng công nghệ sợi dây rung (Vibrating Wire). Model này được thiết kế đặc biệt để đo áp suất chất lỏng trong các điều kiện môi trường khắc nghiệt như đập thủy điện, hố móng sâu, hoặc các công trình ngầm.

Phiên bản 350KPA cung cấp dải đo áp suất vừa phải, phù hợp cho các khu vực có mực nước tĩnh hoặc áp lực đất yếu không quá lớn. Thiết bị nổi tiếng với độ ổn định dài hạn và khả năng chống nhiễu điện cực tốt, giúp truyền tín hiệu đi xa mà không làm suy giảm độ chính xác.

2. Đặc trưng nổi bật

Cảm biến GEOKON 4500S sở hữu những ưu điểm vượt trội giúp nó trở thành lựa chọn hàng đầu của các kỹ sư địa kỹ thuật:

• Độ tin cậy cao: Công nghệ sợi dây rung giúp duy trì tần số ổn định, ít bị ảnh hưởng bởi sự thay đổi điện trở cáp hoặc độ ẩm xâm nhập.
• Vật liệu cao cấp: Thân cảm biến được làm hoàn toàn bằng thép không gỉ (Stainless Steel), giúp chống ăn mòn hiệu quả trong môi trường đất và nước bẩn.
• Tích hợp cảm biến nhiệt độ: Mỗi thiết bị đều bao gồm một Thermistor bên trong để đo nhiệt độ đồng thời, hỗ trợ hiệu chỉnh kết quả đo khi nhiệt độ môi trường thay đổi.
• Bộ lọc chính xác: Đầu cảm biến trang bị đá lọc (Filter) bằng gốm hoặc thép không gỉ thiêu kết, cho phép nước đi qua nhưng ngăn chặn các hạt đất mịn làm hỏng màng ngăn.
• Chống sét lan truyền: Thiết kế có khả năng bảo vệ mạch điện bên trong trước các biến động điện áp đột ngột.

3. Thông số kỹ thuật

Dưới đây là các thông số kỹ thuật cơ bản của model 4500S-350KPA:

• Dải đo áp suất: 0 đến 350 kPa.
• Độ phân giải: 0.025% toàn dải đo (F.S.).
• Độ chính xác: ±0.1% F.S.
• Độ tuyến tính: < 0.5% F.S.
• Dải nhiệt độ hoạt động: Từ -20°C đến +80°C.
• Khả năng chịu quá tải: 150% dải đo (khoảng 525 kPa) mà không gây hỏng hóc vĩnh viễn.
• Chiều dài cảm biến: Khoảng 133 mm.
• Đường kính: 19.1 mm (nhỏ gọn, dễ dàng lắp đặt trong các lỗ khoan hẹp).

4. Ứng dụng

Model 4500S-350KPA được ứng dụng rộng rãi trong nhiều loại hình công trình khác nhau:

• Quan trắc đê đập: Theo dõi áp lực nước lỗ rỗng bên trong thân đập hoặc nền đập để đánh giá độ an toàn và hiện tượng thấm.
• Công trình hố móng: Đo đạc sự thay đổi áp lực nước trong quá trình đào sâu, giúp kiểm soát nguy cơ sạt lở hoặc đẩy nổi.
• Cải tạo nền đất yếu: Theo dõi quá trình cố kết của đất khi sử dụng các biện pháp gia tải hoặc bấc thấm.
• Quản lý nước ngầm: Giám sát mực nước ngầm tại các khu vực nhạy cảm hoặc xung quanh các bãi chôn lấp chất thải.
• Đường hầm và công trình ngầm: Đánh giá tải trọng nước tác động lên vỏ hầm và sự thay đổi thủy văn xung quanh tuyến đường.
