4526M21-VS2B MIDLAND-ACS Vietnam | DienCN247

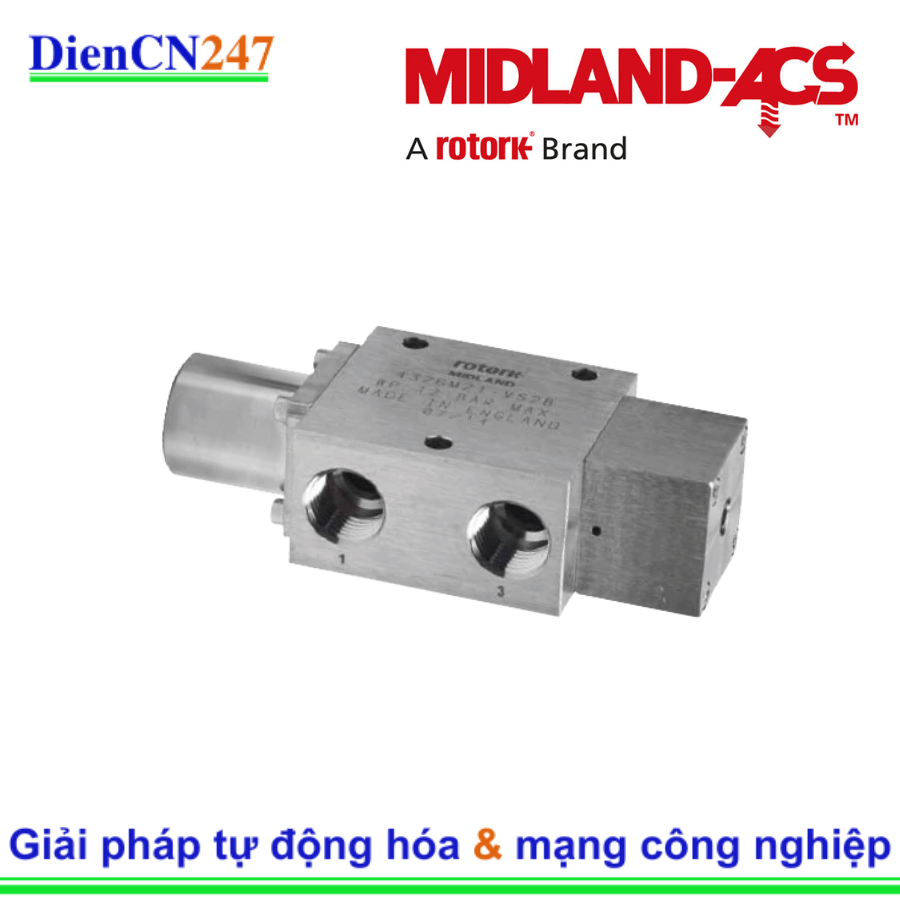

1. Giới thiệu Van 4526M21-VS2B MIDLAND-ACS
4526M21-VS2B là một loại Van Bi Trượt (Spool Valve) được sản xuất bởi hãng MIDLAND-ACS, một thương hiệu nổi tiếng chuyên cung cấp các giải pháp van điều khiển cho các môi trường khắc nghiệt và ứng dụng công nghiệp nặng, đặc biệt trong ngành dầu khí, hóa chất và năng lượng.
Van này nằm trong Series 4500 (cũng có thể thuộc Series 1600 tùy theo tài liệu cụ thể của hãng, nhưng có thông số tương đồng cao với van bi trượt vận hành bằng khí nén), được thiết kế đặc biệt để điều khiển các thiết bị truyền động (Actuator) trong các hệ thống khí nén. Ký hiệu sản phẩm cho thấy đây là loại van vận hành bằng khí nén (Pilot Operated) và có cơ cấu trả về bằng lò xo (Spring Return).
2. Đặc trưng nổi bật
Van 4526M21-VS2B nổi bật với những đặc điểm thiết kế nhằm đảm bảo độ tin cậy và tuổi thọ cao trong các điều kiện làm việc khắc nghiệt:
- Vật liệu cao cấp: Thân van được chế tạo từ Thép không gỉ 316L (316L Stainless Steel), mang lại khả năng chống ăn mòn tuyệt vời trong môi trường ẩm ướt, hóa chất, hoặc khí gas.
- Thiết kế cho môi trường khắc nghiệt: Được thiết kế chuyên biệt cho các khu vực nguy hiểm, có thể được chứng nhận ATEX, IECEx, UL, CSA (tùy chọn solenoid/phiên bản cụ thể), rất quan trọng cho các ứng dụng Dầu khí ngoài khơi (Offshore) và trên bờ (Onshore).
- Chức năng linh hoạt: Là loại van 5/2 (5 cổng, 2 vị trí), lý tưởng để điều khiển các cơ cấu truyền động tác động kép (Double-Acting Actuator). Ký hiệu M21 thể hiện cơ chế Vận hành bằng khí nén, trả về bằng lò xo (Pilot Operated, Spring Return).
- Phạm vi nhiệt độ rộng: Hoạt động ổn định trong dải nhiệt độ tiêu chuẩn -20°C đến +180°C.
3. Thông số kỹ thuật chính
Đây là các thông số kỹ thuật tiêu biểu của dòng van 5/2 vận hành bằng khí nén, trả về bằng lò xo, tương ứng với mã 4526M21-VS2B:
- Chức năng van: 5/2 (5 cổng, 2 vị trí).
- Kiểu vận hành: Vận hành bằng khí nén, trả về bằng lò xo (Pilot Operated, Spring Return).
- Vật liệu thân van: Thép không gỉ 316L.
- Vật liệu gioăng/phớt (Seals): Fluoroelastomer (hoặc Viton/VS), chịu nhiệt và hóa chất tốt.
- Kích thước cổng kết nối (Port size):
- Cổng chính (Line Ports): 1/2" NPT (Tiêu chuẩn ren ống quốc gia).
- Cổng điều khiển (Pilot Ports): 1/8" NPT (Dùng cho tín hiệu khí nén điều khiển).
- Áp suất làm việc tối đa: Thường lên đến 12 bar (174 psi).
- Lưu lượng (Flow Capacity - Cv/Kv): Van 5/2 thường có Cv khoảng 3.5 (tùy Series).
- Nhiệt độ môi trường/làm việc: -20°C đến +180°C.
- Môi chất làm việc: Khí nén đã lọc (có hoặc không bôi trơn), khí trơ, khí gas ngọt (sweet natural gas).
4. Ứng dụng tiêu biểu
Do được chế tạo bằng thép không gỉ 316L và có độ bền cao, van 4526M21-VS2B được ứng dụng rộng rãi trong các ngành công nghiệp đòi hỏi độ an toàn và tin cậy tuyệt đối:
- Dầu khí (Oil & Gas): Điều khiển các van khí nén trên các giàn khoan ngoài khơi, nhà máy lọc hóa dầu, và hệ thống đường ống dẫn khí.
- Hóa chất và Hóa dầu: Sử dụng trong các khu vực có hơi hóa chất ăn mòn, nơi cần vật liệu chống gỉ sét cao.
- Năng lượng: Điều khiển các van trong nhà máy điện, đặc biệt là các khu vực có yêu cầu về chống cháy nổ (Hazardous Area).
- Hệ thống điều khiển Actuator: Vai trò chính là cung cấp tín hiệu khí nén để đóng/mở hoặc chuyển đổi vị trí của các van lớn hơn (Ball Valves, Gate Valves, v.v.) thông qua Actuator khí nén tác động kép.
