1. Giới thiệu: Van giảm áp Parker 4A-RL4A-KZT-SS-KC

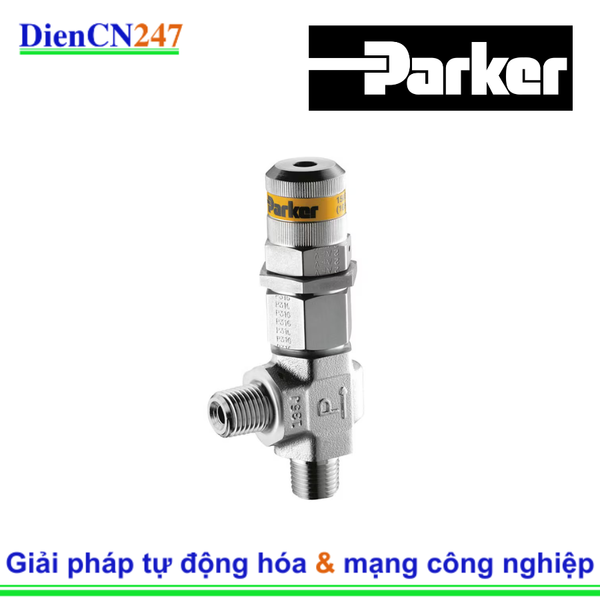

Parker 4A-RL4A-KZT-SS-KC là một loại Van giảm áp (Relief Valve) điều chỉnh được, thuộc dòng sản phẩm RL4A Series của Parker Hannifin. Van được thiết kế để bảo vệ hệ thống khỏi tình trạng áp suất quá cao bằng cách tự động xả lưu chất ra ngoài khi áp suất đầu vào vượt quá mức đã cài đặt (áp suất nứt - cracking pressure).
Đây là một van có cấu hình góc (Angle), sử dụng vật liệu Thép không gỉ 316 (316 Stainless Steel) và có kết nối kiểu A-LOK® Double Ferrule Compression (Ống nén hai vòng đệm A-LOK®) ở cả đầu vào và đầu ra.
2. Đặc trưng nổi bật
- Bảo vệ hệ thống: Chức năng chính là giảm thiểu rủi ro hư hỏng thiết bị và mất an toàn do áp suất vượt ngưỡng trong đường ống hoặc hệ thống.
- Điều chỉnh áp suất bên ngoài: Áp suất nứt (cracking pressure) có thể được điều chỉnh dễ dàng ngay cả khi van đang hoạt động, mang lại sự linh hoạt cao trong vận hành.
- Vật liệu cao cấp: Thân van bằng Thép không gỉ 316 cung cấp khả năng chống ăn mòn tuyệt vời, phù hợp cho môi trường khắc nghiệt.
- Gioăng đệm chuyên biệt: Sử dụng gioăng đệm bằng Cao su Fluorocarbon có hàm lượng Fluor cao (Highly Fluorinated Fluorocarbon Rubber) (mã KZ), lý tưởng cho nhiều ứng dụng khí và chất lỏng.
- Thiết kế tin cậy: Cơ chế lò xo đảm bảo áp suất ngược (back pressure) có ảnh hưởng tối thiểu đến áp suất nứt, duy trì hiệu suất ổn định.
- Tính dễ lắp đặt: Kết nối A-LOK® (chuẩn ống nén hai vòng đệm của Parker) giúp việc lắp đặt ống dễ dàng và tạo ra kết nối kín, chắc chắn.
3. Thông số kỹ thuật chính
| Thông số | Giá trị | Giải thích mã hiệu (4A-RL4A-KZT-SS-KC) |
| Loại Van | Van giảm áp (Relief Valve) | RL4A: Series van giảm áp cấu hình góc, áp suất thấp |
| Kích thước Cổng | 1/4 inch (DN8) | 4A: Kết nối 1/4 inch A-LOK® Compression |
| Vật liệu thân van | Thép không gỉ 316 | SS: Vật liệu thân van (Stainless Steel) |
| Vật liệu gioăng đệm | Cao su Fluorocarbon hàm lượng F cao | KZ: Vật liệu gioăng đệm (Highly Fluorinated Fluorocarbon Rubber) |
| Áp suất nứt (Cracking Pressure) | 50 đến 100 psig (3.4 đến 6.9 bar) | KC: Mã lò xo cho dải áp suất nứt 50-100 psig |
| Áp suất vận hành tối đa | 400 psig (28 bar) CWP | |
| Hệ số lưu lượng (Cv) | 0.75 | |
| Nhiệt độ hoạt động | −29∘C đến 93∘C (−20∘F đến 200∘F) | |
| Kiểu kết nối | A-LOK® Double Ferrule Compression |
4. Ứng dụng
Van Parker 4A-RL4A-KZT-SS-KC được sử dụng rộng rãi trong các hệ thống yêu cầu kiểm soát áp suất chính xác và độ tin cậy cao, đặc biệt trong môi trường xử lý chất lỏng và khí.
Các lĩnh vực ứng dụng điển hình bao gồm:
- Công nghiệp Hóa chất và Hóa dầu: Bảo vệ đường ống, bể chứa và các thiết bị phản ứng khỏi áp suất quá mức.
- Nghiên cứu & Phát triển: Được dùng trong thiết bị thí nghiệm và hệ thống lấy mẫu đòi hỏi kiểm soát áp suất chính xác.
- Dầu khí (Oil and Gas): Trong các đường dây kiểm soát quy trình và đường dây giám sát.
- Phòng Thí nghiệm và Phân tích: Ứng dụng trong các hệ thống khí nén, hệ thống khí lấy mẫu.
- Các đường dây kiểm soát quy trình (Process Control Lines): Đảm bảo an toàn cho các quy trình tự động hóa công nghiệp.
