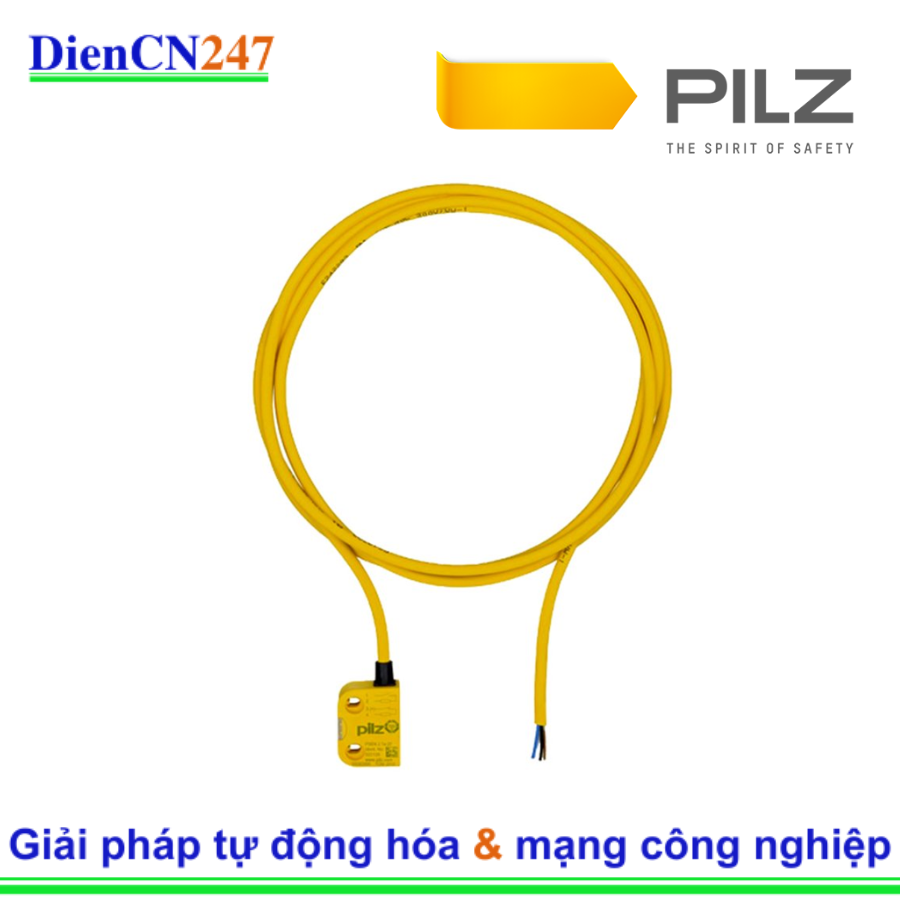

Công tắc an toàn từ tính Pilz 522126, thuộc dòng sản phẩm PSENmag của Pilz, là một giải pháp cảm biến an toàn đáng tin cậy được sử dụng để giám sát vị trí của các thiết bị bảo vệ di động như cửa an toàn, nắp che hoặc hàng rào an toàn trên máy móc công nghiệp. Hoạt động dựa trên nguyên lý từ tính không tiếp xúc, công tắc này mang lại độ bền cao, khả năng chống giả mạo và phù hợp với các ứng dụng đòi hỏi tiêu chuẩn an toàn nghiêm ngặt.

2. Đặc trưng nổi bật

• Nguyên lý hoạt động từ tính không tiếp xúc: Sử dụng công nghệ từ tính để phát hiện sự hiện diện của bộ truyền động (actuator) mà không cần tiếp xúc vật lý. Điều này giúp giảm hao mòn cơ học, tăng tuổi thọ sản phẩm và cho phép lắp đặt linh hoạt hơn.
• Giám sát vị trí an toàn: Được thiết kế đặc biệt để giám sát trạng thái đóng/mở hoặc vị trí của các thiết bị bảo vệ máy móc, đảm bảo rằng các chuyển động nguy hiểm của máy chỉ có thể hoạt động khi các thiết bị bảo vệ ở đúng vị trí an toàn.
• Thiết kế nhỏ gọn, hình vuông: Kích thước nhỏ gọn (khoảng 26mm x 36mm x 13mm) và hình dạng vuông giúp dễ dàng tích hợp vào các cấu trúc máy hiện có, đặc biệt là những nơi có không gian hạn chế.
• Cấp độ an toàn cao: Phù hợp cho các ứng dụng lên đến Cấp hiệu suất (Performance Level) 'e' theo EN ISO 13849-1 và Cấp độ toàn vẹn an toàn (SIL) CL 3 theo EN/IEC 62061 khi được sử dụng kết hợp với các rơle an toàn hoặc bộ điều khiển an toàn phù hợp của Pilz.
• Khả năng chống giả mạo: Thiết kế không tiếp xúc và nguyên lý hoạt động từ tính giúp khó có thể giả mạo hoặc làm vô hiệu hóa chức năng an toàn của công tắc.
• Ngõ ra kép: Cung cấp cấu hình ngõ ra 1 tiếp điểm Thường mở (NO) và 1 tiếp điểm Thường đóng (NC) để phục vụ cho cả chức năng an toàn và tín hiệu phản hồi trạng thái.
• Khoảng cách hoạt động linh hoạt: Có khoảng cách hoạt động (Sao) là 8 mm và khoảng cách nhả (Sar) là 26 mm khi sử dụng với bộ truyền động phù hợp, cho phép có dung sai nhất định trong quá trình lắp đặt.
• Cáp kết nối 5m: Đi kèm với cáp kết nối PUR dài 5 mét, giúp việc đấu nối đến tủ điều khiển hoặc rơle an toàn thuận tiện hơn.
• Độ bền môi trường cao: Với cấp bảo vệ IP67 và IP69K, công tắc có khả năng chống bụi hoàn toàn, chống thấm nước khi ngâm tạm thời và chịu được tia nước áp lực cao, nước nóng, phù hợp với các môi trường công nghiệp khắc nghiệt, yêu cầu vệ sinh cao như công nghiệp thực phẩm và dược phẩm.
• Chịu được rung động và va đập: Cấu trúc chắc chắn giúp công tắc hoạt động ổn định ngay cả trong môi trường có rung động hoặc va đập.
• Chứng nhận an toàn quốc tế: Đạt được các chứng nhận từ các tổ chức uy tín như TÜV, EAC, UL, ECOLAB, đảm bảo tuân thủ các tiêu chuẩn an toàn trên toàn cầu.

3. Thông số kỹ thuật

• Mã sản phẩm: 522126
• Nhà sản xuất: Pilz
• Dòng sản phẩm: PSENmag
• Loại công tắc: Công tắc an toàn từ tính không tiếp xúc
• Thiết kế: Hình vuông
• Kích thước (Rộng x Cao x Sâu): Khoảng 26 mm x 36 mm x 13 mm (chỉ phần công tắc, không bao gồm cáp)
• Nguyên lý cảm biến: Từ tính
• Cấu hình tiếp điểm: 1 N/O (Thường mở) + 1 N/C (Thường đóng) (tiếp điểm an toàn, loại reed)
• Khoảng cách hoạt động an toàn (Sao): 8 mm
• Khoảng cách nhả (Sar): 26 mm (khi sử dụng với bộ truyền động phù hợp)
• Điện áp hoạt động: 24 VDC (điện áp chuyển mạch)
• Dòng điện tối đa (tiếp điểm an toàn): 0.01 A
• Kiểu kết nối: Cáp liền 5 mét (vật liệu cáp: PUR)
• Vật liệu vỏ: Nhựa PBT
• Cấp bảo vệ: IP67 và IP69K
• Nhiệt độ môi trường hoạt động: -25 °C đến +70 °C
• Chứng nhận: CE, EAC, ECOLAB, TÜV, UKCA, cULus Listed

4. Ứng dụng

Công tắc an toàn từ tính Pilz 522126 PSENmag là giải pháp lý tưởng cho nhiều ứng dụng an toàn máy móc trong các ngành công nghiệp khác nhau, bao gồm:

• Giám sát cửa an toàn: Phát hiện trạng thái đóng của cửa hoặc cổng an toàn trên máy móc, ngăn chặn hoạt động nguy hiểm khi cửa mở.
• Giám sát vị trí nắp che và hàng rào: Đảm bảo các nắp che bảo vệ hoặc hàng rào an toàn ở đúng vị trí cần thiết.
• Ứng dụng trong môi trường khắc nghiệt: Phù hợp với các môi trường có bụi bẩn, ẩm ướt, hoặc yêu cầu vệ sinh thường xuyên bằng nước nóng/áp lực cao nhờ cấp bảo vệ IP69K.
• Ngành công nghiệp thực phẩm và đồ uống: Sử dụng trong các khu vực chế biến và đóng gói yêu cầu tiêu chuẩn vệ sinh nghiêm ngặt.
• Ngành công nghiệp dược phẩm: Ứng dụng trong các quy trình sản xuất và đóng gói yêu cầu môi trường sạch sẽ.
• Máy móc chung: Sử dụng trên các loại máy móc trong nhiều ngành khác nhau để giám sát vị trí an toàn.
