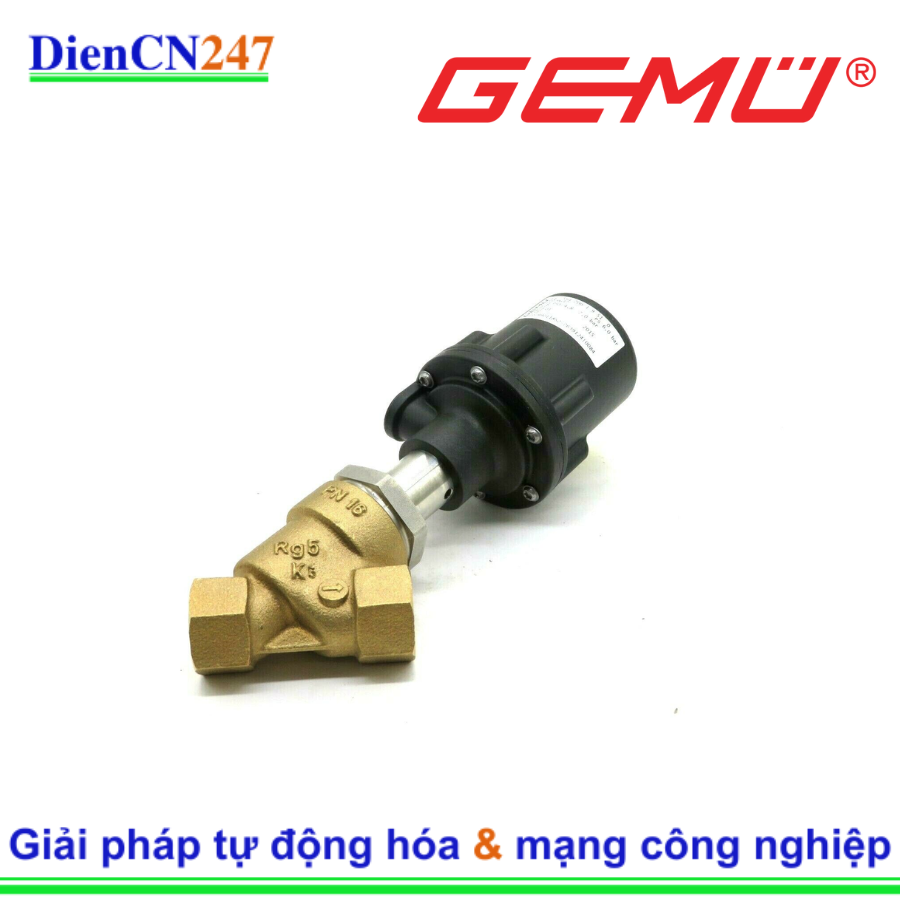

1. Giới thiệu của 554 20D5934511R1259 Gemu

Dòng GEMU 554 nổi bật với thiết kế van cầu ghế góc, có khả năng đóng/mở nhanh và lưu lượng tốt. Van được điều khiển bởi một bộ truyền động bằng nhựa và hoạt động bằng khí nén. Mã sản phẩm 554 20D5934511R1259 cung cấp các thông tin chi tiết về cấu hình cụ thể của van.

2. Đặc trưng nổi bật

Mã sản phẩm 554 20D5934 51 1R1259 cho phép chúng ta phân tích các đặc điểm chính của van:

• 554: Chỉ loại van cầu kiểu ghế góc vận hành bằng khí nén, với bộ truyền động bằng piston nhựa.
• 20: Kích thước danh nghĩa DN 20 (Nominal Diameter 20 mm), tương đương với đường kính ống khoảng 3/4 inch.
• D: Cấu hình thân van 2/2 chiều (2/2-way body), nghĩa là van có 2 cổng và 2 vị trí (đóng hoặc mở).
• 59: Kiểu kết nối Spigot ASME BPE. Đây là kết nối dạng ống trơn để hàn hoặc kẹp, tuân thủ tiêu chuẩn ASME BPE (BioProcessing Equipment), rất quan trọng cho các ứng dụng vệ sinh.
• 34: Vật liệu thân van 1.4435, đúc chính xác (investment casting). Đây là một loại thép không gỉ cao cấp (tương đương 316L), chống ăn mòn rất tốt, phù hợp cho các môi trường đòi hỏi vệ sinh cao hoặc hóa chất.
• 5: Vật liệu gioăng làm kín ghế van (seat seal) là PTFE (Polytetrafluoroethylene). PTFE nổi tiếng với khả năng kháng hóa chất tuyệt vời và chịu nhiệt độ cao.
• 1: Chức năng điều khiển Thường đóng (Normally Closed - NC). Điều này có nghĩa là van sẽ đóng khi không có áp suất khí nén cấp vào bộ truyền động, và mở khi có khí nén.
• 1: Phiên bản bộ truyền động (actuator version) là Kích thước bộ truyền động 1 (Actuator size 1).
• R1259: Đây là mã cho một nón điều tiết tuyến tính (regulating cone linear) với giá trị Kv là 4 m³/h. Điều này cho thấy van này được sử dụng như một van điều khiển lưu lượng, cho phép kiểm soát chính xác tốc độ dòng chảy thay vì chỉ đóng/mở hoàn toàn.

Các đặc điểm chung của dòng GEMU 554:

• Ứng dụng đa năng: Có thể sử dụng như van đóng/mở hoặc van điều khiển.
• Trọng lượng bộ truyền động thấp: Nhờ thân bộ truyền động bằng nhựa.
• Bít kín trục van đáng tin cậy: Trục van được bít kín bằng vòng đệm tự điều chỉnh hoặc hộp đệm kín nhỏ gọn, cùng với vòng gạt nước để chống nhiễm bẩn và hư hại, đảm bảo ít phải bảo trì và tin cậy ngay cả sau thời gian dài sử dụng.
• Khả năng thay thế bộ truyền động nhanh chóng: Thiết kế cho phép thay thế hoặc định vị bộ truyền động một cách dễ dàng.
• Khả năng chịu chân không: Có thể hoạt động trong môi trường chân không lên đến 20 mbar (a).

3. Thông số kỹ thuật tiêu biểu

• Loại van: Van cầu kiểu ghế góc (Angle Seat Globe Valve)
• Hoạt động: Khí nén (Pneumatically operated)
• Bộ truyền động: Piston nhựa
• Kích thước danh nghĩa: DN 20
• Cấu hình thân van: 2/2 chiều (2/2-way body)
• Kiểu kết nối: Spigot ASME BPE
• Vật liệu thân van: 1.4435 (316L) đúc chính xác (Investment casting)
• Vật liệu gioăng làm kín ghế: PTFE
• Chức năng điều khiển: Thường đóng (Normally Closed - NC)
• Nón điều tiết: Tuyến tính (linear), Kv = 4 m³/h (cho phép điều khiển lưu lượng)
• Nhiệt độ môi chất: -10 đến 180 °C
• Nhiệt độ môi trường: 0 đến 60 °C
• Áp suất vận hành: 0 đến 25 bar (tùy thuộc vào kích thước và nhiệt độ)
• Lưu lượng: Khả năng lưu lượng tốt.
• Vật liệu các bộ phận tiếp xúc với môi chất: 1.4435 (316L) và PTFE.
• Dễ bảo trì: Bít kín trục van đáng tin cậy.

4. Ứng dụng

Gemu 554 20D5934511R1259 được ứng dụng rộng rãi trong các ngành công nghiệp đòi hỏi độ chính xác cao, vệ sinh nghiêm ngặt và khả năng chống ăn mòn, bao gồm:

• Công nghiệp dược phẩm và công nghệ sinh học: Kiểm soát các chất lỏng và khí tinh khiết, môi trường nuôi cấy, sản phẩm cuối cùng. Đặc biệt phù hợp với các quy trình vô trùng nhờ vật liệu 1.4435 và kết nối ASME BPE.
• Công nghiệp thực phẩm và đồ uống: Điều khiển các nguyên liệu, sản phẩm trong các nhà máy sữa, bia, nước giải khát, với yêu cầu cao về vệ sinh.
• Công nghiệp hóa chất: Xử lý các hóa chất ăn mòn hoặc tinh khiết nhờ khả năng kháng hóa chất của thép không gỉ 1.4435 và PTFE.
• Công nghệ xử lý nước: Trong các hệ thống nước siêu tinh khiết (Ultra Pure Water - UPW), nước khử ion (DI water) cho các ngành công nghiệp bán dẫn, điện tử.
• Hệ thống hơi nước và khí nén: Điều khiển lưu lượng hơi nước, khí nén trong các quy trình công nghiệp.
• Ứng dụng định lượng và pha trộn: Nhờ có nón điều tiết tuyến tính, van này lý tưởng cho các ứng dụng cần kiểm soát chính xác lưu lượng, ví dụ như trong các hệ thống pha trộn tự động.
