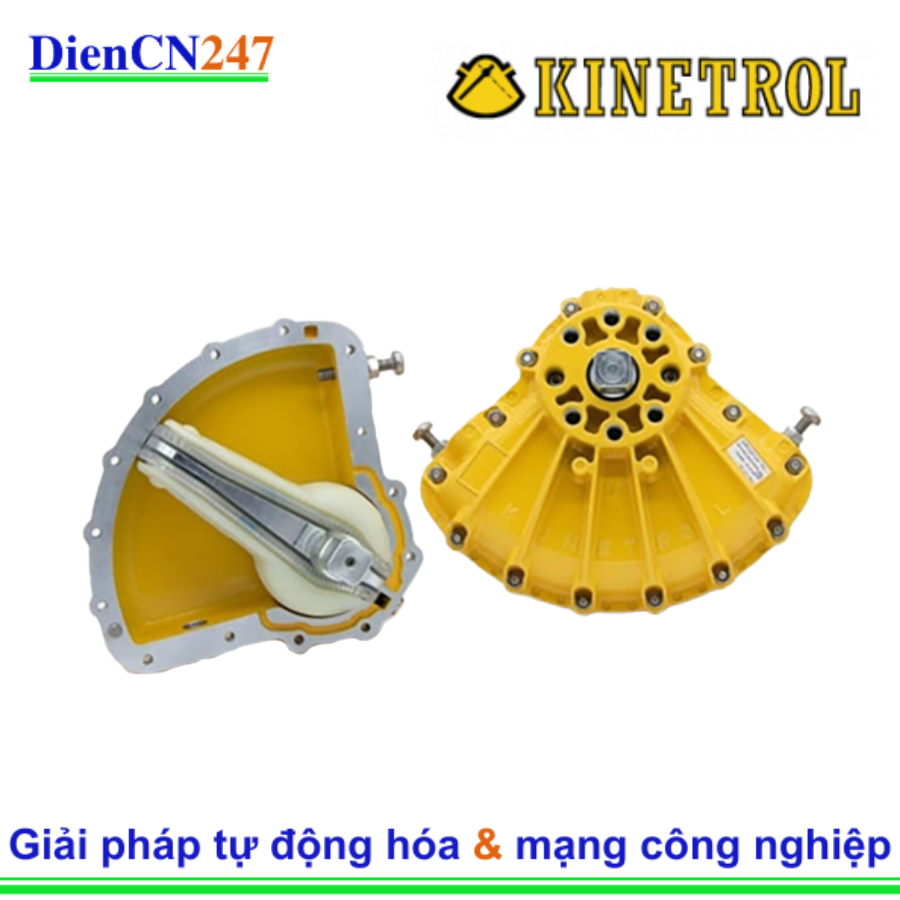

1. Giới thiệu về Kinetrol Model 60-100

Kinetrol là nhà sản xuất hàng đầu thế giới về các bộ truyền động quay cánh gạt (vane-type rotary actuators) và phụ kiện điều khiển liên quan. Model 60-100 là phiên bản lớn nhất trong dòng sản phẩm Model 60 của Kinetrol, đại diện cho đỉnh cao của công nghệ bộ truyền động khí nén với khả năng cung cấp mô-men xoắn cực kỳ cao và độ tin cậy tuyệt đối. Giống như các sản phẩm Kinetrol khác, Model 60-100 sử dụng thiết kế cánh gạt và trục liền khối độc đáo, giúp đơn giản hóa cấu trúc, giảm thiểu các bộ phận chuyển động và tối đa hóa hiệu suất.

2. Đặc trưng nổi bật

Kinetrol Model 60-100 được xây dựng để đối phó với những thách thức ứng dụng khắc nghiệt nhất, nổi bật với các đặc điểm sau:

• Mô-men xoắn cực cao: Đây là điểm mạnh nhất của Model 60-100. Nó có khả năng tạo ra mô-men xoắn lên tới 15000 Nm tại 7 bar (130833 lbf.ins tại 100 psi), cho phép vận hành các van công nghiệp rất lớn hoặc các thiết bị đòi hỏi lực tác động mạnh.
• Thiết kế cánh gạt đơn giản và bền bỉ: Với chỉ một bộ phận chuyển động duy nhất (cánh gạt và trục liền khối), thiết bị này loại bỏ các khớp nối, bánh răng phức tạp thường thấy ở các bộ truyền động khác. Điều này giúp giảm đáng kể hao mòn, tăng độ bền và kéo dài tuổi thọ hoạt động.
• Độ chính xác và độ lặp lại cao: Nhờ thiết kế đơn giản và không có khe hở, Model 60-100 cung cấp khả năng định vị cực kỳ chính xác và độ lặp lại cao, rất lý tưởng cho các ứng dụng điều khiển điều hòa (modulating control) cần sự ổn định.
• Tuổi thọ hoạt động vượt trội: Được chế tạo từ vật liệu cao cấp như vỏ hợp kim nhôm đúc phủ epoxy và các chi tiết chống ăn mòn, bộ truyền động này có thể đạt tuổi thọ hoạt động lên đến 1 triệu chu kỳ (2 triệu lần tác động) mà không cần bảo dưỡng đáng kể.
• Chống ăn mòn mạnh mẽ: Lớp phủ epoxy thermoset powder coating cứng cáp bên ngoài, cùng với các gioăng polyurethane và chi tiết bằng thép không gỉ bên trong, giúp Model 60-100 chịu được môi trường công nghiệp khắc nghiệt, kể cả những nơi có hóa chất và độ ẩm cao.
• Thiết kế mô-đun: Cho phép lắp đặt trực tiếp và dễ dàng các mô-đun điều khiển Kinetrol như bộ định vị (positioners), công tắc giới hạn (limit switches), van điện từ (solenoid valves) mà không cần giá đỡ hoặc phụ kiện phức tạp. Điều này giúp tiết kiệm không gian và chi phí lắp đặt.
• Điều chỉnh góc quay linh hoạt: Có thể điều chỉnh góc quay từ 80∘ đến 100∘ và có sẵn các phiên bản giới hạn hành trình tùy chỉnh theo yêu cầu.
• Tùy chọn đa dạng: Hỗ trợ các tùy chọn cho môi trường nhiệt độ cực cao/thấp và có sẵn các chứng nhận như ATEX cho môi trường nguy hiểm (lên đến Category 2).

3. Thông số kỹ thuật

• Mô-men xoắn đầu ra: 15000 Nm tại 7 bar (130833 lbf.ins tại 100 psi).
• Góc quay: Điều chỉnh từ 80∘ đến 100∘.
• Thể tích dịch chuyển: 38910 cm$^3$ (2374 in$^3$).
• Áp suất khí nén hoạt động: Từ 1.4 bar (20 psi) đến 7 bar (100 psi).
• Áp suất quá tải tối đa: 10 bar (150 psi).
• Vật liệu vỏ: Hợp kim nhôm đúc áp lực, phủ epoxy.
• Vật liệu cánh gạt & trục: Gang SG mạ kẽm.
• Vật liệu phớt (seals): Polyurethane đúc.
• Nhiệt độ hoạt động:
  • Tiêu chuẩn: −40∘C đến +80∘C (−40∘F đến +176∘F).
  • Tùy chọn nhiệt độ cao: −20∘C đến +100∘C (−4∘F đến +212∘F).
  • Tùy chọn nhiệt độ thấp: −54∘C đến +60∘C (−65∘F đến +140∘F).
• Trọng lượng: Khoảng 91 kg (200.2 lb) không bao gồm khớp nối.
• Tiêu chuẩn gắn phụ kiện: VDI/VDE 3845 Namur (cho phép tích hợp dễ dàng với các phụ kiện tiêu chuẩn ngành).
• Chứng nhận ATEX: Lên đến Category 2, đảm bảo an toàn trong các khu vực dễ cháy nổ.
