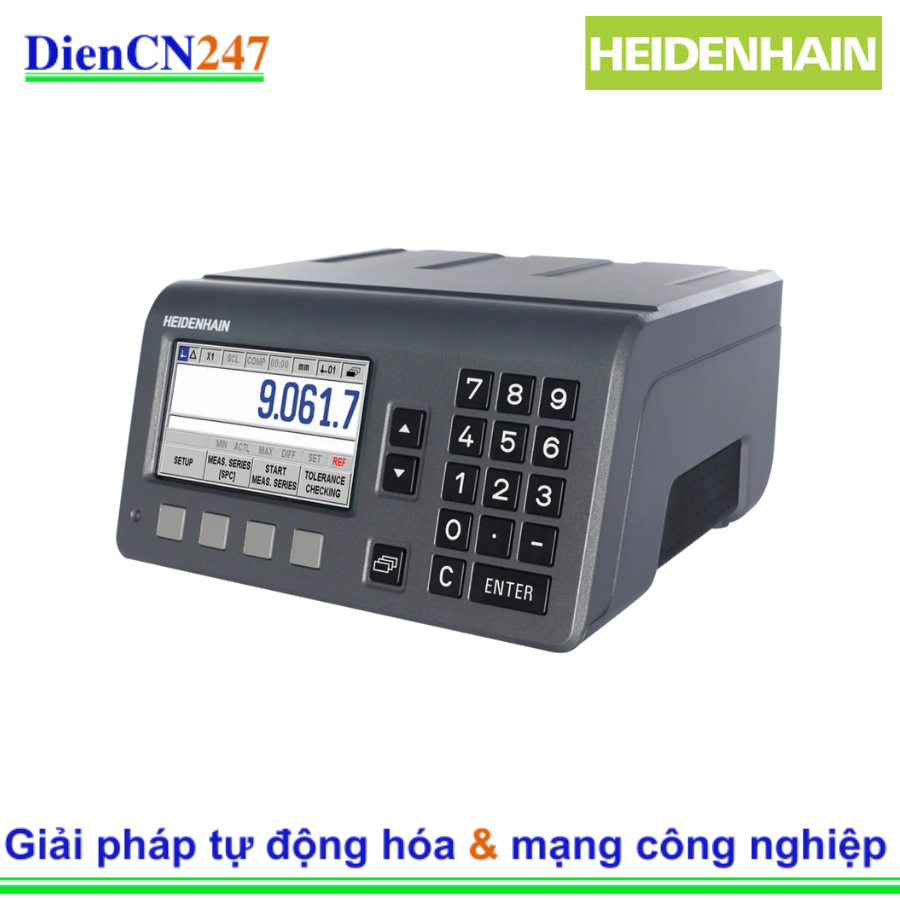

Bộ hiển thị kỹ thuật số Heidenhain ND 287 (mã sản phẩm 636287-01) là thiết bị đánh giá một trục, được thiết kế cho các ứng dụng đo lường và kiểm tra trong lĩnh vực đo lường chính xác. Thiết bị này cung cấp nhiều chức năng hữu ích như đo chiều dài, góc, bù lỗi, bù trục và thống kê dữ liệu. ​

2. Đặc trưng:

• Kết nối encoder linh hoạt: ND 287 hỗ trợ kết nối với các encoder gia tăng có tín hiệu 11 µA PP, 1 V PP hoặc encoder tuyệt đối với giao diện EnDat 2.2 từ Heidenhain. ​

• Màn hình TFT màu: Hiển thị đồ họa rõ ràng, giúp người dùng dễ dàng đọc và phân tích dữ liệu đo lường. ​

• Chức năng thống kê: Lưu trữ và hiển thị các giá trị tối đa, tối thiểu hoặc chênh lệch, hỗ trợ kiểm tra và phân loại sản phẩm dựa trên độ chính xác kích thước. ​

• Giao diện dữ liệu đa dạng: Trang bị các cổng USB và RS-232-C/V.24 để truyền dữ liệu đo lường đến máy tính hoặc máy in, cũng như nhập/xuất tham số và danh sách giá trị bù. ​

3. Thông số kỹ thuật:

• Số lượng đầu vào encoder: 1 đầu vào tiêu chuẩn; có thể mở rộng lên 2 đầu vào thông qua mô-đun tùy chọn. ​

• Tần số đầu vào tối đa:

  • 1 V PP: ≤ 500 kHz​

  • 11 µA PP: ≤ 100 kHz ​

• Hệ số phân chia: 4096 lần.

• Bước hiển thị: Có thể điều chỉnh, tối đa 9 chữ số. ​

4. Ứng dụng:

ND 287 được sử dụng rộng rãi trong các trạm đo lường và kiểm tra, cũng như trong các nhiệm vụ định vị đơn giản. Thiết kế mô-đun cho phép kết nối với một encoder thứ hai để đo tổng/hiệu hoặc với cảm biến analog, chẳng hạn như cảm biến nhiệt độ để bù nhiệt.
