Đây là một thành phần trong hệ thống điều khiển khí nén, được sử dụng để xây dựng các mạch logic phức tạp hơn bằng khí nén. Chức năng OR cho phép tín hiệu khí nén được truyền đi nếu có tín hiệu ở bất kỳ ngõ vào nào của phần tử.

2. Đặc trưng nổi bật:

• Chức năng OR: Thực hiện phép logic OR cho tín hiệu khí nén.
• Kết nối Sub-Base Mount: Được thiết kế để lắp đặt trên đế (sub-base mount), giúp việc kết nối và thay thế dễ dàng.
• Áp suất hoạt động: 2 đến 8 bar (30 đến 116 PSI).
• Lưu lượng: 170 Nl/phút (lít tiêu chuẩn trên phút) tại áp suất 6 bar.
• Đường kính lỗ tiết lưu: 2.7 mm (0.106 inch).
• Chất lưu: Khí nén hoặc khí trơ.
• Nhiệt độ hoạt động: -5°C đến +50°C.
• Tuổi thọ cơ học cao: Hơn 10 triệu chu kỳ.
• Kích thước nhỏ gọn: Kích thước khoảng 32 x 25 x 28 mm.
• Vật liệu: Thường được làm bằng nhựa kỹ thuật và kim loại.
• Màu sắc: Thường có màu xanh dương.
• Có chỉ báo áp suất.
• Tuân thủ RoHS.

3. Thông số kỹ thuật cơ bản:

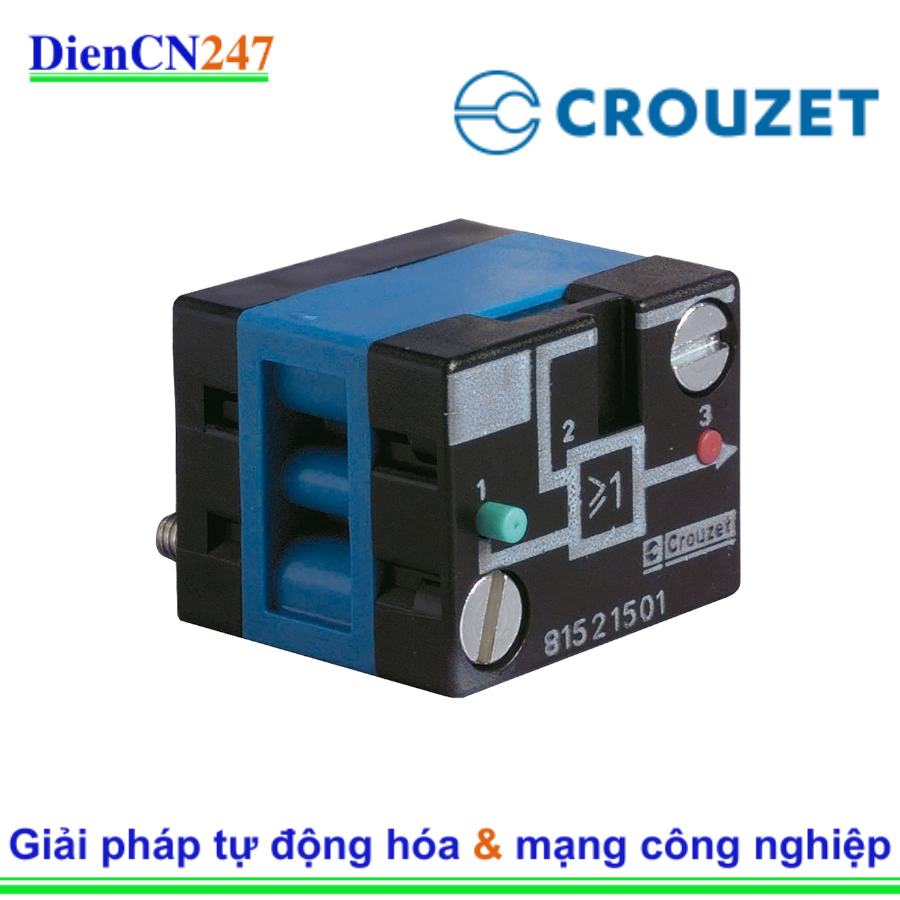

• Mã sản phẩm: 81521501
• Loại: Phần tử logic khí nén OR (Pneumatic Logic OR Element)
• Chức năng logic: OR
• Kiểu lắp đặt: Sub-Base Mount
• Áp suất hoạt động: 2 đến 8 bar (30 đến 116 PSI)
• Lưu lượng: 170 Nl/phút tại 6 bar
• Đường kính lỗ tiết lưu: 2.7 mm (0.106 inch)
• Nhiệt độ hoạt động: -5°C đến +50°C
• Tuổi thọ cơ học: > 10,000,000 chu kỳ
• Kích thước: 32 mm (L) x 25 mm (W) x 28 mm (H) (ước tính)
• Trọng lượng: Khoảng 25 gram

4. Ứng dụng:

Phần tử logic khí nén OR 81521501 của Crouzet được sử dụng trong các hệ thống điều khiển khí nén để:

• Xây dựng các mạch điều khiển logic khí nén: Thực hiện chức năng OR trong các hệ thống tự động hóa bằng khí nén.
• Cho phép kích hoạt một chức năng từ nhiều nguồn khí nén khác nhau.
• Sử dụng trong các ứng dụng điều khiển tuần tự và liên động bằng khí nén.
• Tích hợp vào các hệ thống điều khiển khí nén trong nhiều ngành công nghiệp khác nhau.
• Kết hợp với các phần tử logic khí nén khác (AND, NOT, YES) để tạo ra các hệ thống điều khiển phức tạp.
