Đây là một phụ kiện khí nén được thiết kế để cho phép dòng khí đi qua theo một hướng với lưu lượng được điều chỉnh, trong khi dòng khí theo hướng ngược lại sẽ không bị cản trở hoặc bị hạn chế rất ít. Nó là một thành phần quan trọng trong các hệ thống khí nén cần kiểm soát tốc độ chuyển động của các bộ phận chấp hành.

2. Đặc trưng nổi bật:

• Chức năng một chiều: Chỉ cho phép điều chỉnh lưu lượng khí theo một hướng.
• Tiết lưu cố định (Fixed flow restrictor): Lưu lượng khí được điều chỉnh thông qua một lỗ tiết lưu có đường kính cố định. Model 81529003 có đường kính lỗ tiết lưu là 0.3 mm.
• Kết nối trực tiếp (In-line): Được lắp đặt trực tiếp trên đường ống khí nén.
• Áp suất hoạt động: 1 đến 8 bar (15 đến 116 PSI).
• Lưu lượng: 0.18 đến 0.30 Nm³/h (tùy thuộc vào áp suất). Một số nguồn ghi là 300 l/h tại 6 bar.
• Kết nối ống: Thường là kiểu push-in cho ống bán cứng có đường kính 4 mm.
• Vật liệu: Thường được làm bằng nhựa kỹ thuật và kim loại chịu được môi trường khí nén.
• Màu sắc: Thường có màu trắng.
• Dễ dàng lắp đặt: Với thiết kế push-in, việc kết nối và tháo gỡ rất nhanh chóng.
• Kích thước nhỏ gọn: Phù hợp với không gian hạn chế.
• Tuân thủ RoHS.

3. Thông số kỹ thuật cơ bản:

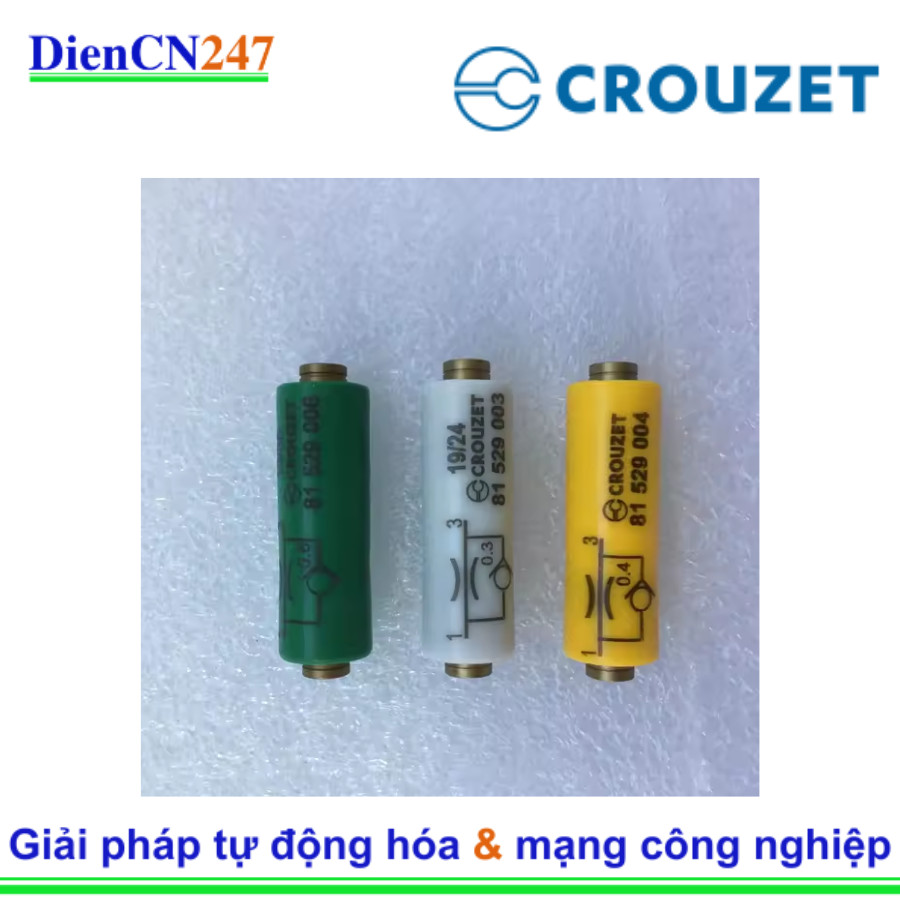

• Mã sản phẩm: 81529003
• Loại: Van tiết lưu khí nén một chiều (One-way flow restrictor)
• Đường kính lỗ tiết lưu: 0.3 mm (0.012 inch)
• Áp suất hoạt động: 1 đến 8 bar (15 đến 116 PSI)
• Lưu lượng: 0.18 đến 0.30 Nm³/h (tại áp suất khác nhau), hoặc 300 l/h tại 6 bar
• Kết nối ống: Push-in cho ống Ø 4 mm
• Nhiệt độ hoạt động: -5°C đến +50°C (lưu ý rằng ở nhiệt độ dưới +5°C, điểm sương của khí phải thấp hơn 10°C so với nhiệt độ ứng dụng)
• Chất lưu: Khí nén hoặc khí trơ, đã lọc đến 50 micron, không dầu.
• Trọng lượng: Khoảng 8-9 gram.

4. Ứng dụng:

Van tiết lưu khí nén một chiều 81529003 của Crouzet được sử dụng rộng rãi trong các hệ thống khí nén để:

• Điều khiển tốc độ của xi lanh khí nén: Bằng cách hạn chế lưu lượng khí cấp vào hoặc xả ra khỏi xi lanh.
• Kiểm soát tốc độ của các bộ phận chuyển động khí nén khác.
• Ứng dụng trong các mạch khí nén logic: Để tạo ra các chức năng thời gian trễ hoặc điều khiển tuần tự.
• Sử dụng trong các hệ thống tự động hóa: Để điều chỉnh chuyển động của các cơ cấu chấp hành khí nén.
• Trong các ứng dụng cần kiểm soát dòng khí một cách chính xác và đơn giản.
• Là phụ kiện cho các bộ định thời khí nén của Crouzet.
