1. Giới thiệu AB7850-F HMS

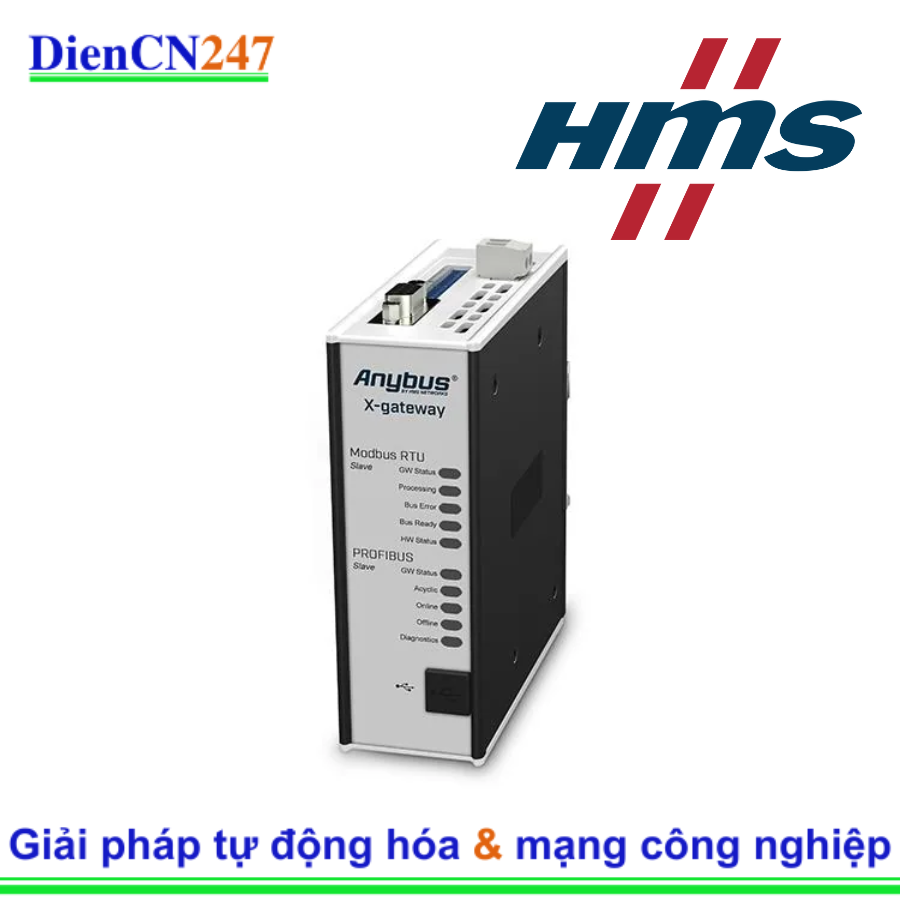

HMS Anybus X-gateway AB7850-F là một bộ chuyển đổi giao thức công nghiệp thuộc dòng sản phẩm Anybus X-gateway, được sản xuất bởi HMS Networks. Chức năng chính của thiết bị này là làm cầu nối, cho phép truyền dữ liệu giữa hai mạng công nghiệp không tương thích với nhau: PROFIBUS DP-V0 Slave và Modbus RTU Slave. Điều này giúp các hệ thống tự động hóa sử dụng các giao thức khác nhau có thể giao tiếp và trao đổi dữ liệu một cách liền mạch, hiệu quả.
2. Đặc trưng
Chuyển đổi giao thức đa năng: Sản phẩm được thiết kế đặc biệt để kết nối mạng PROFIBUS với mạng Modbus RTU. Cụ thể, thiết bị hoạt động như một "slave" trên cả hai mạng, nhận và truyền dữ liệu một cách tự động và liên tục.
Truyền dữ liệu tốc độ cao: X-gateway này có khả năng truyền dữ liệu I/O giữa hai mạng với tốc độ rất nhanh, chỉ từ 10-15 ms, đảm bảo tính đồng bộ và thời gian thực cho các ứng dụng tự động hóa.
Dễ cấu hình và sử dụng: Thiết bị không yêu cầu lập trình phức tạp. Người dùng có thể cấu hình thông qua phần mềm Anybus Configuration Manager trên máy tính hoặc sử dụng các công tắc DIP tích hợp sẵn.
Thiết kế bền bỉ: Vỏ bằng nhôm và nhựa cứng cáp, chịu được môi trường công nghiệp khắc nghiệt. Thiết kế gắn thanh ray DIN giúp việc lắp đặt trong tủ điện trở nên dễ dàng.
Hỗ trợ đa dạng PLC: Đã được kiểm chứng và hoạt động tốt với các bộ điều khiển lập trình (PLC) từ nhiều nhà sản xuất khác nhau.
3. Thông số kỹ thuật
Giao thức hỗ trợ: PROFIBUS DP-V0 Slave và Modbus RTU Slave.
Dung lượng truyền dữ liệu: Lên đến 512 byte dữ liệu đầu vào và 512 byte dữ liệu đầu ra cho mỗi hướng (PROFIBUS và Modbus RTU).
Tốc độ truyền:
PROFIBUS: Tự động nhận diện tốc độ, lên đến 12 Mbit/s.
Modbus RTU: 1200 đến 57600 bps.
Nguồn cấp: 24 VDC (dao động ±20%).
Tiêu thụ điện năng: Khoảng 400 mA (tối đa).
Nhiệt độ hoạt động: -25°C đến +65°C.
Kích thước (Dài x Rộng x Cao): 114 x 44 x 127 mm.
Trọng lượng: Khoảng 400g.
Cấp bảo vệ: IP20.
Cổng kết nối: PROFIBUS (D-sub 9-pin), Modbus RTU (D-sub 9-pin), nguồn (đầu cắm Phoenix 2 chân), và cấu hình (USB-B).
4. Ứng dụng
Bộ chuyển đổi giao thức AB7850-F được sử dụng trong các hệ thống tự động hóa công nghiệp để giải quyết vấn đề tương thích giao thức, điển hình trong các trường hợp sau:
Tích hợp hệ thống cũ: Kết nối các thiết bị cũ sử dụng giao thức PROFIBUS với các hệ thống điều khiển mới hơn sử dụng Modbus RTU, giúp kéo dài tuổi thọ của thiết bị hiện có mà không cần thay thế toàn bộ.
Kết nối thiết bị từ nhiều nhà cung cấp: Trong một dây chuyền sản xuất có sự kết hợp của PLC từ các hãng khác nhau (ví dụ: Siemens với PROFIBUS và một thiết bị khác dùng Modbus RTU), AB7850-F sẽ giúp đồng bộ dữ liệu và tạo ra một hệ thống điều khiển thống nhất.
Hệ thống giám sát và điều khiển trung tâm (SCADA/DCS): Đồng bộ dữ liệu từ các thiết bị trường (field devices) sử dụng Modbus RTU với một PLC trung tâm sử dụng PROFIBUS, cho phép giám sát và điều khiển tập trung.
