1. Giới thiệu về Opengear ACM7004-5-GLB

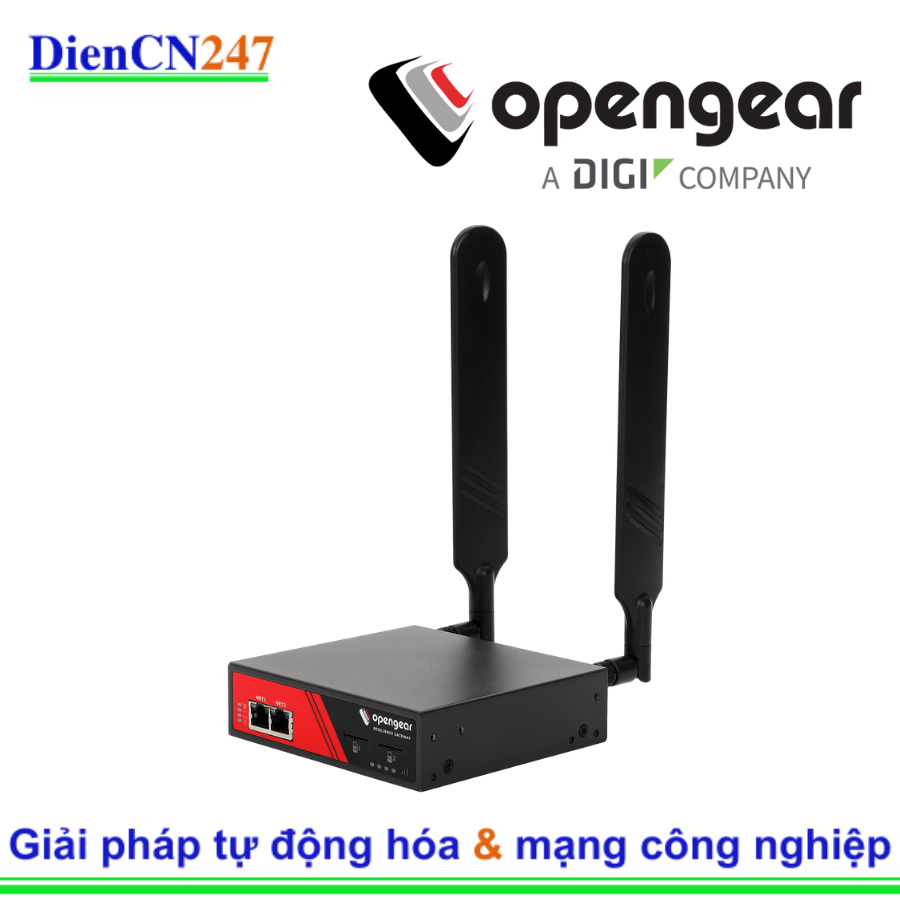

Opengear ACM7004-5-GLB là một mẫu thiết bị thuộc dòng ACM7000 Resilience Gateway, được thiết kế chuyên biệt để cung cấp giải pháp Quản lý Ngoài băng tần Thông minh (Smart Out-of-Band - OOB) cho các địa điểm biên (Edge Locations) và văn phòng chi nhánh nhỏ.

Thiết bị này đóng vai trò là "cổng phục hồi", đảm bảo các nhóm IT có thể duy trì quyền truy cập an toàn và kiểm soát đối với cơ sở hạ tầng mạng quan trọng (router, switch, firewall) ngay cả khi kết nối mạng chính bị gián đoạn. Với thiết kế nhỏ gọn, bền bỉ và tích hợp sẵn nhiều cổng I/O, ACM7004-5-GLB là nền tảng quản lý toàn diện cho các địa điểm từ xa, từ chi nhánh ngân hàng, máy ATM, đến các địa điểm bán lẻ.

2. Đặc trưng Nổi bật

ACM7004-5-GLB nổi bật nhờ khả năng kết nối linh hoạt và các tính năng phục hồi mạng mạnh mẽ:

• Tích hợp Switch Gigabit 4 Cổng: Không chỉ là một máy chủ console, thiết bị này còn tích hợp một Switch Gigabit Ethernet 4 cổng và một cổng Uplink bổ sung có thể là đồng hoặc SFP quang (Fiber), cung cấp khả năng kết nối mạng nội bộ và dự phòng mạng linh hoạt.
• Cổng Console Đa dạng: Cung cấp 4 cổng Serial RJ45 (pinout Cisco) và 4 cổng USB 2.0 console, cho phép quản lý cả thiết bị mạng cũ lẫn mới (ví dụ: máy chủ Blade, bộ lưu trữ).
• Quản lý Môi trường Tích hợp: Hỗ trợ các cổng Digital I/O (DIO) và High Voltage Digital Outputs (HVDO). Điều này cho phép kết nối các cảm biến bên ngoài (như cảm biến nhiệt độ, khói, nước) để theo dõi môi trường vật lý tại địa điểm từ xa và kích hoạt báo động hoặc rơ-le khi cần.
• Thiết kế Bền bỉ và Tiết kiệm Năng lượng: Thiết bị có kích thước nhỏ gọn (Compact Form Factor), tiêu thụ điện năng thấp (thường dưới 11.5W) và có thể hoạt động trong môi trường nhiệt độ rộng (từ −25∘C đến 60∘C).
• Bảo mật và Tự động hóa: Hỗ trợ các giao thức bảo mật mạnh mẽ (FIPS 140-2 compliant OpenSSL, SSH, IPsec) và các tính năng tự động hóa như RESTful API và Lighthouse Management Software của Opengear.

3. Thông số Kỹ thuật

• Loại thiết bị: Resilience Gateway/Infrastructure Management Equipment
• Cổng Serial: 4 x RJ45 RS-232 (pinout Cisco Straight)
• Cổng Console USB: 4 x USB 2.0 Type A
• Cổng Mạng: 4 x 1 GbE (Switch) + 1 x 1 GbE (Uplink, Copper hoặc SFP)
• CPU & Bộ nhớ: Bộ xử lý 800 MHz ARMv7 SoC (Marvell Armada 370), 256 MB DDR3 SDRAM, 4 GB Flash lưu trữ nội bộ.
• Cổng I/O: 2 x Digital I/O (DIO) và 2 x High Voltage Digital Outputs (HVDO)
• Nhiệt độ Hoạt động: −25∘C đến 60∘C
• Nguồn điện: Nguồn ngoài 12V DC (Power Adapter)
• Kích thước: 13 cm×12 cm×3.5 cm (Rộng x Sâu x Cao)

4. Ứng dụng

• Quản lý Địa điểm Biên (Edge Management): Là lựa chọn hoàn hảo cho việc triển khai tại các địa điểm từ xa không có nhân viên IT cố định, bao gồm các văn phòng chi nhánh, cửa hàng bán lẻ, và trạm ATM.
• Đảm bảo Tính liên tục Kinh doanh (Business Continuity): Đảm bảo khả năng truy cập và cấu hình lại thiết bị mạng sau khi kết nối chính (WAN) bị gián đoạn, giảm thiểu thời gian ngừng hoạt động (downtime) và chi phí di chuyển kỹ thuật viên.
• Giám sát Cơ sở vật chất: Sử dụng các cổng I/O để giám sát tình trạng vật lý như cảnh báo cháy, rò rỉ nước, hoặc thay đổi nhiệt độ, cung cấp thông tin cảnh báo sớm.
• Khả năng Phục hồi Failover: Mặc dù mẫu ACM7004-5-GLB không có modem di động tích hợp, nó được thiết kế để hoạt động trong kiến trúc phục hồi của Opengear, thường được kết nối với modem di động bên ngoài hoặc sử dụng kết nối SFP quang để tạo đường truyền OOB dự phòng.
