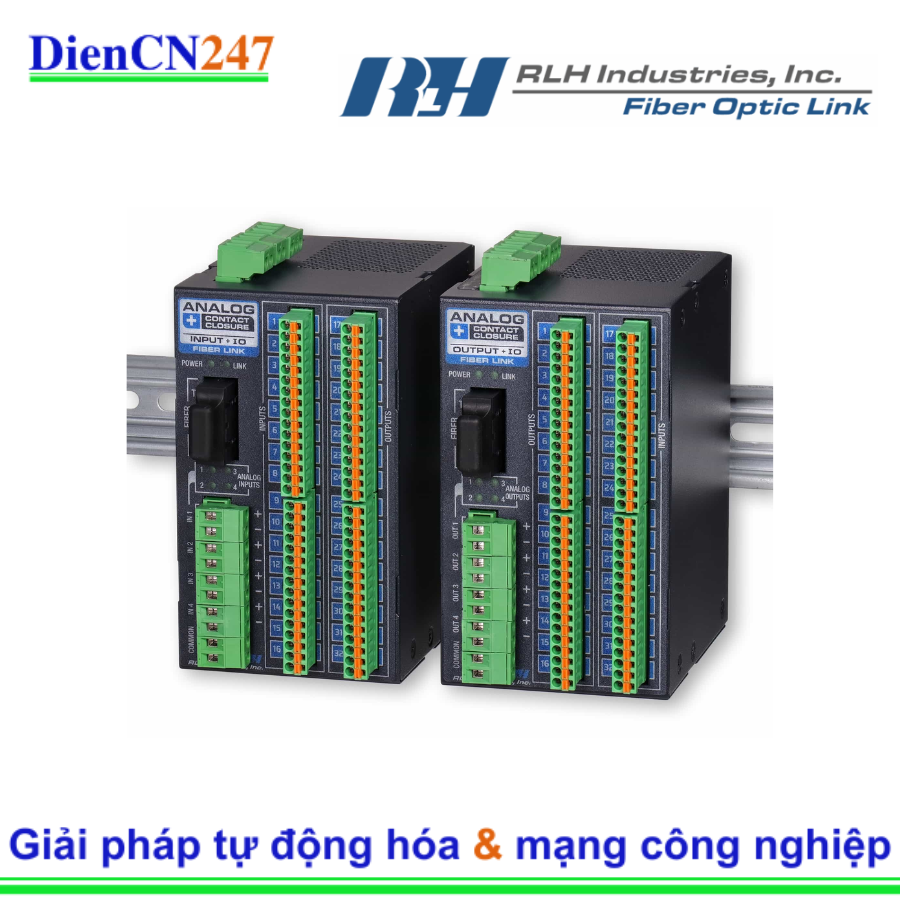

1. Giới thiệu: Bộ Chuyển Đổi Quang Công Nghiệp ADIO-420TX-DR-NO-03-1 RLH Industries
ADIO-420TX-DR-NO-03-1 là một Bộ Chuyển Đổi Quang (Fiber Optic Media Converter) hiệu suất cao, thuộc dòng sản phẩm Analog Signal + IO Fiber Converter của RLH Industries. Chức năng chính của thiết bị này là chuyển đổi và truyền tải các tín hiệu analog và tín hiệu đóng ngắt tiếp điểm (contact closure) một cách chính xác và đáng tin cậy qua cáp quang.
Thiết bị được thiết kế để hoạt động như một Bộ Phát (Transmitter), là một phần của hệ thống ghép nối với một Bộ Thu (Receiver) tương ứng để hoàn thành một liên kết quang (Fiber Link) truyền dữ liệu hai chiều.
2. Đặc trưng nổi bật
- Truyền Tải Tín Hiệu Kép: Thiết bị truyền tải 4 kênh tín hiệu analog 4-20mA và 16 kênh tín hiệu đóng ngắt tiếp điểm (Contact Closure) hai chiều qua một liên kết quang.
- Độ Chính Xác Cao: Sử dụng độ phân giải tín hiệu 16 Bit và băng thông 10 kHz, đảm bảo độ chính xác chuyển đổi tín hiệu analog lên đến 99.8%.
- Thiết Kế Chắc Chắn: Vỏ được làm bằng thép và hợp kim nhôm sơn tĩnh điện, phù hợp cho môi trường công nghiệp khắc nghiệt. Thiết bị hỗ trợ cả lắp đặt thanh ray DIN và lắp tường.
- Phạm Vi Nhiệt Độ Rộng: Hoạt động trong dải nhiệt độ cực lớn từ -40°C đến +70°C, mang lại độ tin cậy trong các môi trường khắc nghiệt.
- Bảo Vệ Tích Hợp: Tích hợp tính năng bảo vệ chống quá dòng, chống đảo cực điện áp, và cách ly đầu vào DC lên đến $1.5\text{kV}$.
3. Thông số kỹ thuật chính
| Tính năng | Chi tiết |
| Chức năng | Bộ Phát Quang (Transmitter) |
| Kênh Analog | 4 kênh dòng điện $4\sim 20\text{mA}$ |
| Kênh Tiếp Điểm | 16 kênh hai chiều, loại Dry Contact Sensing (DR) |
| Độ Phân Giải | 16 Bit |
| Băng Thông | $10\text{ kHz}$ |
| Độ Chính Xác | $99.8\%$ (Độ chính xác hệ thống) |
| Độ Trễ (Latency) | $1\text{ms}$ (Tối đa) |
| Loại Đầu Nối Quang | ST hoặc SC |
| Loại Sợi Quang | Multimode ($50\mu\text{m}$ & $62.5/125\mu\text{m}$) |
| Khoảng Cách Truyền | Tối đa $2\text{km}/1.25$ dặm (với Dual Fiber) |
| Nhiệt Độ Hoạt Động | $-40^{\circ}\text{C}$ đến $+70^{\circ}\text{C}$ |
| Nguồn Cung Cấp | $24\text{ VDC}$ |
4. Ứng dụng
Thiết bị ADIO-420TX-DR-NO-03-1 là giải pháp lý tưởng để mở rộng khoảng cách truyền tín hiệu điều khiển và giám sát trong môi trường công nghiệp:
- Hệ Thống SCADA và PLC: Tương thích với hầu hết các bộ Điều khiển logic lập trình (PLC) và các hệ thống Thu thập dữ liệu giám sát và Điều khiển (SCADA).
- Truyền Tín Hiệu Cảm Biến: Sử dụng để truyền tín hiệu chính xác từ các cảm biến (2, 3, hoặc 4 dây) qua khoảng cách xa, đặc biệt quan trọng trong các ứng dụng đo lường dòng điện hoặc điện áp cần độ chính xác cao.
- Môi Trường Khắc Nghiệt: Lý tưởng cho các khu vực có nhiễu điện từ cao, hoặc các vị trí yêu cầu cách ly điện áp như nhà máy điện, trạm biến áp, hoặc các cơ sở hạ tầng ngoài trời.
- Giám Sát và Báo Động: Sử dụng các kênh tiếp điểm để truyền tín hiệu trạng thái (on/off) và tín hiệu báo động hai chiều giữa các thiết bị xa nhau.
