ALMAGWP-F-50-0-3-IN-1.6-65-0-AC-0-NX-NN-NN Smartmeasurement Vietnam | DienCN247

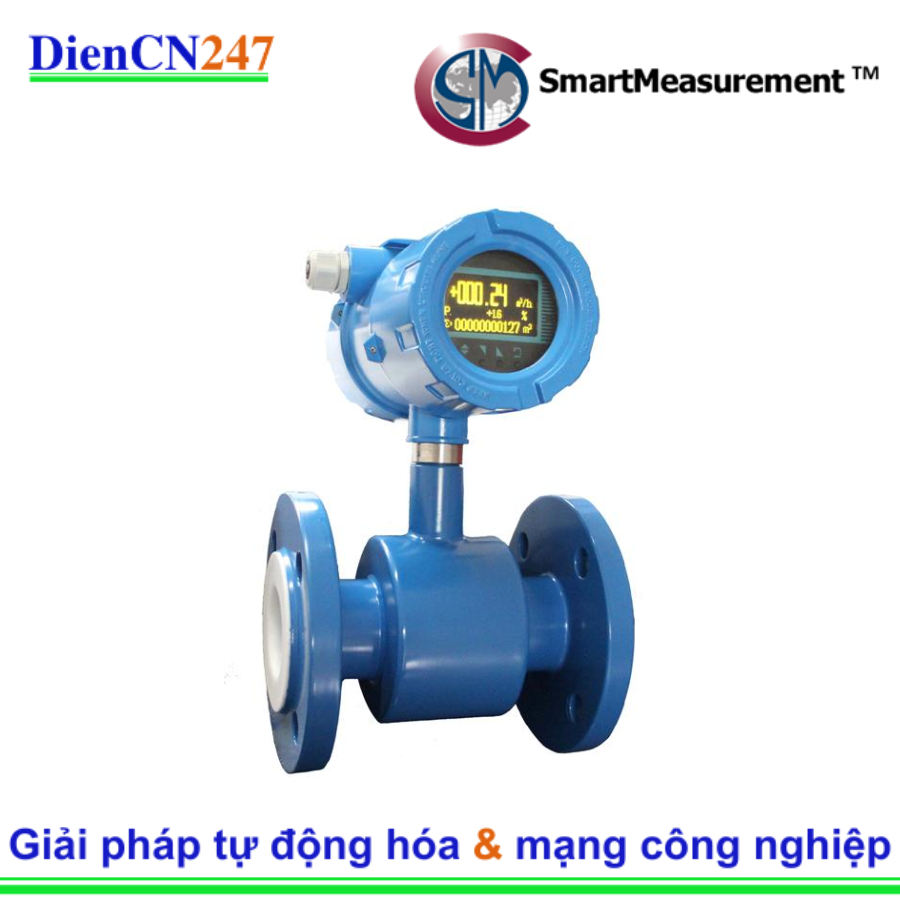

1. Giới thiệu ALMAGWP-F-50-0-3-IN-1.6-65-0-AC-0-NX-NN-NN Smartmeasurement
Đồng hồ đo lưu lượng ALMAGWP-F-50-0-3-IN-1.6-65-0-AC-0-NX-NN-NN là một model cụ thể thuộc dòng ALMAGWP Series nổi tiếng của SmartMeasurement. Đây là thiết bị đo lưu lượng dạng điện từ (Electromagnetic Flowmeter) được thiết kế theo kiểu nội tuyến (inline), sử dụng kết nối mặt bích để lắp đặt cố định vào hệ thống đường ống.
Thiết bị này hoạt động dựa trên Định luật cảm ứng điện từ Faraday, cho phép đo chính xác lưu lượng thể tích của các chất lỏng có tính dẫn điện (độ dẫn điện $\ge 5 \mu S/cm$).
2. Đặc trưng
- Nguyên lý đo lường không tiếp xúc: Thiết bị không có bộ phận chuyển động bên trong, giúp giảm thiểu tối đa sự mài mòn, giảm chi phí bảo trì và hầu như không gây sụt áp suất trong đường ống.
- Độ chính xác cao: Độ chính xác tiêu chuẩn là $\pm 0.5\%$ giá trị đọc, đảm bảo kết quả đo lường đáng tin cậy.
- Vật liệu lót chuyên dụng: Với mã "0-3-IN", thiết bị sử dụng lớp lót bằng cao su Chloroprene (Neoprene), thích hợp cho nhiều ứng dụng công nghiệp, đặc biệt là trong ngành nước và nước thải.
- Màn hình hiển thị: Tích hợp màn hình OLED dễ đọc, có thể quan sát rõ ràng ngay cả trong điều kiện ánh sáng yếu hoặc dưới ánh sáng mặt trời trực tiếp.
- Tính năng tiêu chuẩn: Hỗ trợ chức năng kiểm tra lưu lượng thẳng và lưu lượng ngược, tăng tính linh hoạt trong giám sát.
- Kết nối mặt bích: Kiểu kết nối Flange với kích thước ống danh nghĩa DN50 (2 inch) theo mã "F-50".
3. Thông số kỹ thuật
Dựa trên cấu hình mã model: ALMAGWP-F-50-0-3-IN-1.6-65-0-AC-0-NX-NN-NN
- Loại đồng hồ: Điện từ, kiểu nội tuyến (Inline, Flange).
- Kích thước ống danh nghĩa: DN50 (Khoảng 2 inch).
- Vật liệu lót (Liner): Cao su Chloroprene (Neoprene).
- Vận tốc chất lỏng: Có thể đo từ dưới $0.1 \text{ m/s}$ đến $10 \text{ m/s}$.
- Độ dẫn điện tối thiểu: $\ge 5 \mu S/cm$.
- Nguồn cấp: AC (Mã "AC-0"), thường là $110-240 \text{ VAC}$.
- Áp suất danh nghĩa (Pressure Rating): PN16 (Mã "1.6").
- Vật liệu vỏ cuộn dây: Thép Carbon (theo mã tiêu chuẩn).
- Độ chính xác: $\pm 0.5\%$ giá trị đọc (với vận tốc $\ge 0.5 \text{ m/s}$).
- Nhiệt độ hoạt động: Thường từ $-20^\circ \text{C}$ đến $71^\circ \text{C}$ đối với lót Neoprene.
- Tín hiệu đầu ra: Tiêu chuẩn bao gồm $4-20 \text{ mA}$ và tín hiệu xung (Pulse).
4. Ứng dụng
Với các đặc điểm về độ chính xác, vật liệu lót Neoprene và khả năng đo chất lỏng dẫn điện, model ALMAGWP này là lựa chọn tối ưu cho nhiều ngành công nghiệp:
- Ngành nước và nước thải: Đo lưu lượng nước sạch, nước thải công nghiệp, bùn và các dung dịch trong hệ thống xử lý nước.
- Ngành Hóa chất: Đo lường các dung dịch hóa chất không ăn mòn mạnh (tùy thuộc vào khả năng tương thích của lót Neoprene).
- Ngành Công nghiệp Tổng quát: Giám sát dòng chảy trong các hệ thống làm mát, tuần hoàn, hoặc các quy trình kiểm soát chất lỏng có tính dẫn điện.
- Ngành Khai thác và Chế biến: Ứng dụng trong việc đo lường bùn khoáng, chất lỏng có độ nhớt và chứa chất rắn nhẹ.
