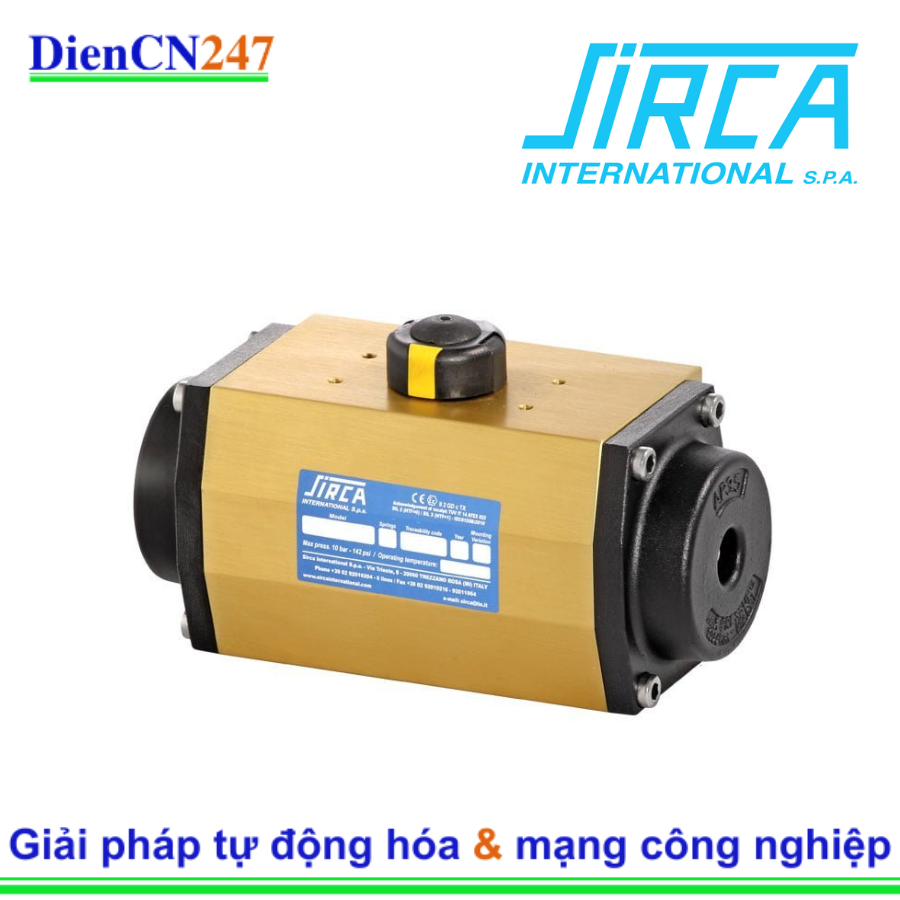

AP35DA0BG2BIS Sirca Vietnam | DienCN247
1. Giới thiệu về Sirca AP35DA0BG2BIS

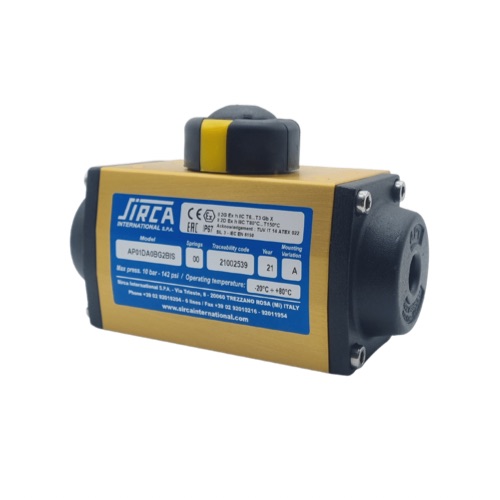

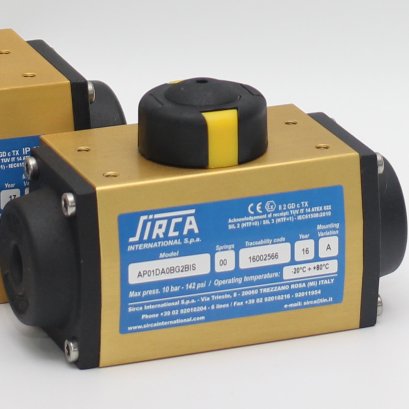

Sirca AP35DA0BG2BIS là một bộ truyền động khí nén quay (pneumatic rotary actuator) tác động kép (double-acting) thuộc dòng AP Series của Sirca International, một nhà sản xuất nổi tiếng trong lĩnh vực van và thiết bị truyền động công nghiệp. Bộ truyền động này được thiết kế chuyên biệt để tự động hóa việc đóng mở các loại van quay góc một phần tư vòng (quarter-turn valves) như van bi, van bướm và van cắm (plug valves). Với cơ chế giá đỡ và bánh răng (rack and pinion), AP35DA0BG2BIS mang lại hiệu suất cao, độ chính xác trong vận hành, và tuổi thọ bền bỉ, giúp tối ưu hóa các quy trình điều khiển dòng chảy trong nhiều ngành công nghiệp.
2. Đặc trưng nổi bật
Sirca AP35DA0BG2BIS sở hữu những đặc điểm ưu việt, làm nên tên tuổi của dòng sản phẩm AP Series:
- Cơ chế tác động kép (Double-Acting): Thiết bị sử dụng áp suất khí nén để điều khiển cả quá trình mở và đóng van, mang lại khả năng kiểm soát chặt chẽ và phản ứng nhanh chóng cho các ứng dụng đòi hỏi sự chính xác cao.
- Thiết kế nhỏ gọn và chắc chắn: Với cấu trúc giá đỡ và bánh răng đối xứng, bộ truyền động này có thiết kế nhỏ gọn, thân được làm từ nhôm đùn (extruded aluminum) được anod hóa, tăng cường khả năng chống ăn mòn và độ bền trong môi trường công nghiệp.
- Mô-men xoắn ổn định: Cơ chế pít-tông đối xứng đảm bảo phân bổ mô-men xoắn đồng đều trong suốt quá trình hoạt động, giúp van vận hành êm ái và đáng tin cậy.
- Góc quay tiêu chuẩn và có thể điều chỉnh: Cung cấp góc quay tiêu chuẩn 90° với khả năng điều chỉnh hành trình ±3°, cho phép tinh chỉnh vị trí mở/đóng của van một cách chính xác.
- Tương thích tiêu chuẩn quốc tế: Được thiết kế và sản xuất theo các tiêu chuẩn quốc tế như ISO 5211 (giao diện mặt bích và kết nối trục) và VDI/VDE 3845 NAMUR (giao diện van pilot), đảm bảo khả năng tương thích và dễ dàng lắp đặt với nhiều loại van và phụ kiện khác nhau trên thị trường.
- Chống ăn mòn: Thân nhôm đùn có sẵn với lớp bảo vệ anod hóa vàng hoặc cứng, tăng cường khả năng chống chịu ăn mòn từ môi trường. Các ốc vít bên trong và bên ngoài được làm bằng thép không gỉ.
- Hệ thống chống thổi bay trục: Đảm bảo an toàn vận hành, ngăn không cho trục điều khiển bị thổi ra khỏi thân bộ truyền động dưới áp suất.
- Được chứng nhận quốc tế: Đạt các chứng nhận quan trọng như ATEX 2014/34/EU (cho môi trường dễ cháy nổ) và SIL IEC 61508 – IEC 61511 (An toàn chức năng), khẳng định độ an toàn và tin cậy của sản phẩm.
3. Thông số kỹ thuật
Dưới đây là các thông số kỹ thuật chính của Sirca AP35DA0BG2BIS:
- Loại truyền động: Khí nén, tác động kép (Double Acting)
- Áp suất hoạt động: 2 – 8 bar
- Góc quay tiêu chuẩn: 90° (có thể điều chỉnh ±3° ở vị trí mở)
- Mô-men xoắn đầu ra: (Giá trị mô-men xoắn cụ thể phụ thuộc vào áp suất cấp và kích thước piston, cần tra cứu chi tiết datasheet cho "AP35DA0", nhưng dòng AP/APM có dải mô-men xoắn từ 2.4 đến 7500 Nm)
- Nhiệt độ hoạt động tiêu chuẩn: -20°C đến +80°C (-4°F đến +175°F)
- Vật liệu thân: Nhôm đùn, anod hóa vàng hoặc cứng
- Vật liệu nắp cuối & pít-tông: Nhôm đúc
- Vật liệu bánh răng: Thép hợp kim, mạ niken
- Kết nối mặt bích: Theo tiêu chuẩn ISO 5211
- Kết nối trục: Hình vuông hoặc đa giác (theo chuẩn ISO 5211)
- Giao diện van pilot: Theo chuẩn NAMUR
- Tiêu chuẩn thiết kế: UNI EN 15714-3, ISO 5211, VDI/VDE 3845
- Chứng nhận: ATEX 2014/34/EU, SIL IEC 61508 – IEC 61511, GOST-R, CU TR 10, CU TR 32.
4. Ứng dụng
Sirca AP35DA0BG2BIS được ứng dụng rộng rãi trong nhiều ngành công nghiệp, nơi cần tự động hóa việc điều khiển các van quay:
- Hóa chất và Dầu khí: Điều khiển các van trong hệ thống đường ống dẫn hóa chất, dầu, khí đốt, đảm bảo an toàn và hiệu quả vận hành.
- Thực phẩm và Đồ uống: Tự động hóa van trong các quy trình chế biến, pha trộn, đóng gói, nơi yêu cầu vệ sinh và kiểm soát chính xác.
- Xử lý nước và Nước thải: Điều khiển van trong các trạm bơm, hệ thống lọc và xử lý, đảm bảo dòng chảy ổn định và chính xác.
- Năng lượng: Trong các nhà máy điện (nhiệt điện, thủy điện, năng lượng tái tạo), điều khiển van cho các hệ thống hơi, nước, khí.
- Dệt may và Sợi: Tự động hóa các van trong quy trình nhuộm, sấy, xử lý hóa chất.
- Giấy và Bao bì: Kiểm soát dòng nguyên liệu, hóa chất trong quá trình sản xuất giấy và các máy đóng gói.
- Hệ thống HVAC: Điều khiển van trong hệ thống sưởi, thông gió và điều hòa không khí cho các tòa nhà và khu công nghiệp lớn.
