BB3-3101 MTX002 Control Solution Minnesota Vietnam | DienCN247
1. Giới thiệu tổng quan BB3-3101 MTX002 Control Solution Minnesota
Control Solutions, Inc. là một công ty có trụ sở tại Minnesota, Hoa Kỳ, được thành lập vào năm 1995. Họ chuyên cung cấp các sản phẩm điều khiển và giao tiếp cho các ứng dụng quản lý cơ sở vật chất, tự động hóa tòa nhà, viễn thông và giám sát/điều khiển từ xa.
Bộ đôi BB3-3101 MTX002 thường được nhắc đến cùng nhau bởi chúng bổ trợ chức năng cho nhau:
- BB3-3101: Là một Gateway (cổng chuyển đổi giao thức) thuộc dòng Babel Buster Pro V3 của Control Solutions. Chức năng chính là chuyển đổi giữa các giao thức Modbus (RTU/ASCII/TCP) và BACnet (MS/TP hoặc IP).
- MTX002: Là một bộ chuyển đổi USB sang BACnet MS/TP. Thiết bị này chủ yếu dùng để kết nối máy tính (PC) với mạng BACnet MS/TP thông qua cổng USB, giúp cấu hình, giám sát và chẩn đoán các thiết bị BACnet, đặc biệt là các Gateway như BB3-3101.
2. Đặc trưng nổi bật

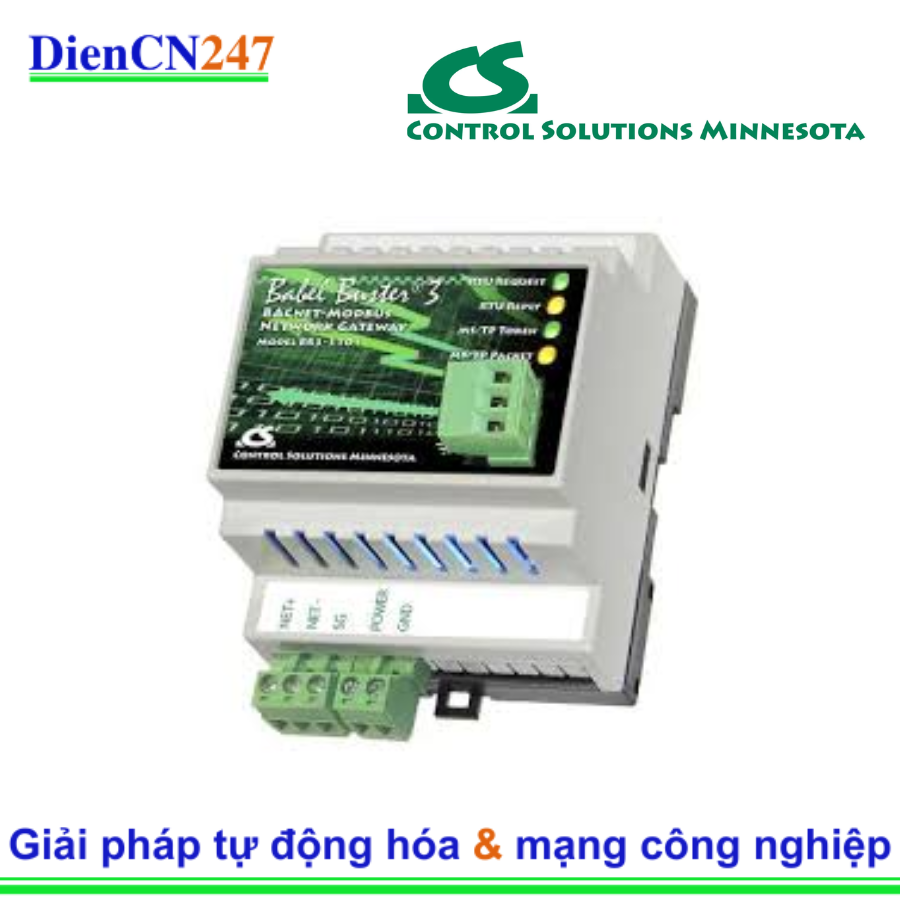

BB3-3101 (Babel Buster Pro V3 Gateway)
- Chuyển đổi đa giao thức: Hỗ trợ chuyển đổi linh hoạt giữa Modbus RTU/ASCII/TCP và BACnet MS/TP/IP. Điều này cho phép các thiết bị sử dụng Modbus (như PLC, đồng hồ đo điện, cảm biến công nghiệp) giao tiếp với hệ thống BACnet (phổ biến trong tự động hóa tòa nhà).
- Khả năng cách ly tín hiệu: Phiên bản tiêu chuẩn BB3-3101 cung cấp cách ly 500V giữa cổng MS/TP và cổng chung của gateway. Phiên bản BB3-3101-ISO cung cấp thêm tính năng cách ly cổng Modbus, tạo ra cách ly 3 chiều giữa MS/TP, Modbus RTU và nguồn cấp, giúp tăng cường độ bền và chống nhiễu trong môi trường công nghiệp khắc nghiệt.
- Hỗ trợ BACnet Objects đa dạng: Có thể đọc/ghi các thanh ghi Modbus thông qua các đối tượng BACnet (BACnet objects). Hỗ trợ lên đến 1024 đối tượng BACnet, có thể cấu hình được.
- Cấu hình dễ dàng: Có phần mềm cấu hình miễn phí từ Control Solutions, cho phép nhập danh sách thanh ghi Modbus từ file CSV và tự động tạo đối tượng BACnet tương ứng. Việc cấu hình cũng có thể được thực hiện thông qua bất kỳ client BACnet nào.
- Hoạt động ổn định: Thiết kế bền bỉ, hoạt động trong dải nhiệt độ rộng (-40°C đến +85°C), phù hợp với môi trường công nghiệp.
- Chứng nhận: Đạt các chứng nhận như FCC, CE Mark, UL 916 Listed, BTL Certified, đảm bảo chất lượng và khả năng tương thích.
MTX002 (USB to MS/TP Adapter)
- Kết nối PC với MS/TP: Cho phép máy tính kết nối trực tiếp với mạng BACnet MS/TP thông qua cổng USB, thay vì phải dùng bộ định tuyến BACnet IP.
- Tốc độ cao: Hỗ trợ tốc độ truyền lên đến 76800 baud cho BACnet MS/TP, điều mà các cổng COM tiêu chuẩn của PC không thể làm được.
- Xử lý mã thông báo thông minh: MTX002 hoạt động như một thiết bị MS/TP thông minh, xử lý việc truyền mã thông báo (token passing) bên ngoài hệ điều hành Windows, giúp đảm bảo tính ổn định và chính xác khi PC bận rộn với nhiều tác vụ.
- Chế độ Pass-through: Có thể hoạt động ở chế độ pass-through, cho phép chẩn đoán Modbus RTU (sử dụng với các phần mềm như ModScan) và hỗ trợ bắt gói tin (packet capture) để phân tích giao thức MS/TP bằng Wireshark.
- Nguồn cấp qua USB: Tiện lợi khi được cấp nguồn trực tiếp từ cổng USB của máy tính.
3. Thông số kỹ thuật cơ bản
BB3-3101
- Giao thức: Modbus RTU/ASCII/TCP sang BACnet MS/TP/IP
- Số lượng đối tượng BACnet: Lên đến 1024
- Tốc độ truyền MS/TP: 9600, 19200, 38400, 76800 baud
- Tốc độ truyền Modbus RTU: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 baud
- Nguồn cấp: 10-30VDC hoặc 12-24VAC 50/60 Hz
- Tiêu thụ điện năng: Khoảng 0.1A @ 24VDC
- Nhiệt độ hoạt động: -40°C đến +85°C
- Độ ẩm hoạt động: 5% đến 90% không ngưng tụ
- Gắn kết: DIN rail
MTX002
- Giao diện: USB 2.0
- Giao thức hỗ trợ: BACnet MS/TP, Modbus RTU (chế độ pass-through)
- Tốc độ MS/TP: 9600 / 19200 / 38400 / 76800 bps
- Tốc độ Modbus RTU: 4800 / 9600 / 19200 / 38400 bps
- Cổng kết nối RS-485: Đầu nối vít 3 chân
- Nguồn cấp: Từ cổng USB
- Hệ điều hành hỗ trợ: Windows 7/10/11 (32 & 64 bit)
4. Ứng dụng
Bộ đôi BB3-3101 MTX002 của Control Solutions Minnesota được ứng dụng rộng rãi trong các hệ thống tự động hóa và điều khiển, đặc biệt khi cần tích hợp các thiết bị từ nhiều nhà sản xuất khác nhau:
- Tự động hóa tòa nhà (BMS/BAS): Tích hợp các thiết bị Modbus (ví dụ: đồng hồ đo năng lượng, cảm biến nhiệt độ/độ ẩm, bộ điều khiển chiếu sáng) vào hệ thống quản lý tòa nhà dựa trên BACnet.
- Giám sát năng lượng: Kết nối đồng hồ đo điện Modbus với phần mềm quản lý năng lượng BACnet để giám sát và phân tích tiêu thụ.
- Tự động hóa công nghiệp: Giao tiếp giữa PLC sử dụng Modbus với các thiết bị khác trong hệ thống điều khiển sử dụng BACnet (cảm biến, bộ chấp hành).
- Hệ thống điều khiển phân tán (DDC): Cho phép các thiết bị DDC của các nhà sản xuất khác nhau giao tiếp và hoạt động đồng bộ.
- Ngành xử lý nước và môi trường: Giám sát và điều khiển các thiết bị trong trạm xử lý nước thải, hệ thống giám sát chất lượng không khí.
- Nhà máy điện và hóa chất: Tích hợp các thiết bị điều khiển và giám sát vào hệ thống quản lý tổng thể.
- Các trạm năng lượng tái tạo: Hỗ trợ điều khiển quá trình sản xuất điện từ năng lượng mặt trời, gió hoặc sinh khối.
- Dự án tích hợp hệ thống: Lý tưởng cho các kỹ sư và nhà tích hợp hệ thống cần một giải pháp linh hoạt và đáng tin cậy để kết nối các mạng và thiết bị khác nhau.
