Bộ chuyển đổi phương tiện cung cấp khả năng mở rộng linh hoạt trong Mạng ngang
Mỗi mạng đều có một phần nằm ngang. Phần này bao gồm điểm từ tủ đấu dây trên bất kỳ tầng nào trong tòa nhà đến các máy trạm, máy in, thiết bị bán hàng và các phần cứng khác. Trong các mạng nhỏ, toàn bộ mạng sẽ được coi là nằm ngang nếu không cần đường trục để tổng hợp băng thông.
Mặc dù các mạng này thường đơn giản hơn mạng xương sống hoặc mạng trường học , nhưng cần phải chuyển đổi phương tiện để mở rộng hiệu quả về mặt chi phí trên khoảng cách lớn, tránh gián đoạn EMI và các cân nhắc về bảo mật.

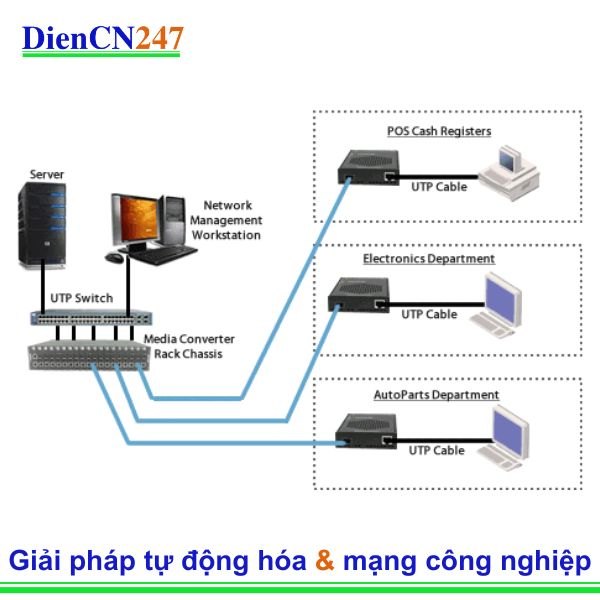

Trong các cơ sở lớn, chẳng hạn như cửa hàng bán lẻ và trung tâm phân phối, cáp quang là cần thiết để mở rộng mạng ngang đến các thiết bị vượt quá giới hạn khoảng cách 100 mét của cáp đồng. Việc thiết lập cơ sở hạ tầng cáp quang-Ethernet này bắt đầu với một máy chủ duy nhất kết nối với bộ chuyển mạch Ethernet dùng cáp đồng trong phòng máy tính chính. Bộ chuyển mạch này sau đó được kết nối với bộ điều khiển quản lý mạng để giám sát tất cả các chức năng. Một khung bộ chuyển đổi phương tiện cũng được kết nối với bộ chuyển mạch, cho phép mạng Ethernet bao gồm cáp quang khi cần thiết. Mỗi điểm cuối mạng, chẳng hạn như thiết bị điểm bán hàng, cũng có một bộ chuyển đổi phương tiện để chuyển đổi tín hiệu Ethernet UTP sang tín hiệu quang và gửi trở lại phòng máy tính.
Ứng dụng sợi quang trong bán lẻ
Bộ chuyển đổi Ethernet sang cáp quang cũng có thể được sử dụng ở những nơi có mức nhiễu điện từ (EMI) cao. Đây là hiện tượng thường gặp trong mạng ngang của các nhà máy công nghiệp. Sự nhiễu này có thể gây ra lỗi dữ liệu trên các liên kết Ethernet bằng cáp đồng. Tuy nhiên, dữ liệu được truyền qua cáp quang hoàn toàn miễn nhiễm với loại nhiễu này. Do đó, Bộ chuyển đổi Ethernet sang cáp quang cho phép các công ty kết nối các thiết bị Ethernet bằng cáp đồng qua cáp quang, đảm bảo truyền dữ liệu tối ưu trên toàn bộ nhà máy. Cuối cùng, bảo mật dữ liệu đang thúc đẩy việc triển khai cáp quang đến máy tính để bàn (FTTD) như một ví dụ phổ biến về mạng ngang. Dữ liệu được truyền qua cáp quang cực kỳ an toàn vì cáp quang không phát ra tín hiệu điện tử có thể bị giám sát từ xa. Ngoài ra, cáp quang không thể bị khai thác mà không bị phát hiện. Trong ứng dụng FTTD, Bộ chuyển đổi cáp quang với chức năng Cấp nguồn qua Ethernet (PoE) mở rộng phạm vi tiếp cận đến máy trạm và điện thoại VoIP. Ngoài việc chuyển đổi cáp quang sang cáp đồng, bộ chuyển đổi PoE còn cung cấp nguồn PoE hoặc PoE+ tiêu chuẩn cho các điện thoại VoIP tương thích. Cáp quang được chạy từ tủ dữ liệu hiện có đến khu vực có nguồn điện. Bộ chuyển đổi phương tiện PoE có thể được cấp nguồn bằng nguồn điện 48V DC hoặc nguồn điện xoay chiều tiêu chuẩn 100-240V AC. Bộ chuyển đổi phương tiện được kết nối với nguồn điện và cáp quang. Cáp Ethernet đồng (cáp UTP hoặc STP) có thể được kéo dài thêm 100 mét đến điện thoại VoIP. Bộ chuyển đổi phương tiện PoE chuyển đổi dữ liệu từ cáp quang sang cáp đồng, bổ sung nguồn điện và truyền dữ liệu đến điện thoại VoIP (Hình 2).
Ứng dụng Fiber cho máy tính để bàn
Với việc lắp đặt hệ thống chuyển đổi phương tiện, việc kết hợp cơ sở hạ tầng quang với cáp đồng có thể trở nên đơn giản và tiết kiệm chi phí. Đây là mối quan tâm hàng đầu của nhiều doanh nghiệp khi các hệ thống mạng tiên tiến đang trở nên thiết yếu để theo kịp đối thủ cạnh tranh và có thể giành được lợi thế nhờ khả năng hiệu suất vượt trội.
