Kết nối các thiết bị Modbus RTU hoặc ASCII với mạng Modbus/TCP
Modbus là một giao thức nối tiếp thường được sử dụng trong tự động hóa công nghiệp bởi các thiết bị như SCADA, HMI, Máy chủ OPC, PLC, RTU và HMI. Giao thức này có 2 định dạng:
Modbus ASCII (mỗi byte dữ liệu được chuyển đổi thành 2 ký tự ASCII)
Modbus RTU (dữ liệu 8 bit)
Giao thức Modbus chứa địa chỉ thiết bị (máy chủ) và cho phép giao tiếp giữa nhiều thực thể trên cùng một đường truyền nối tiếp (ví dụ: RS485). Modbus master thăm dò modbus slave để gửi và nhận thông tin. Khi công nghệ phát triển, ngành Tự động hóa Công nghiệp đã tạo ra giao thức Modbus/TCP để cho phép kết nối trực tiếp thiết bị qua Ethernet. Thiết bị có cổng COM Ethernet và hỗ trợ Modbus/TCP có thể được sử dụng trên các mạng Ethernet tiêu chuẩn, cung cấp kết nối liên thông ở khoảng cách xa hơn và linh hoạt hơn.
Tuy nhiên, có những thiết bị giá trị được lắp đặt có cổng COM modbus nối tiếp. Quản trị mạng cần một phương pháp để kết nối các thiết bị nối tiếp Modbus này với các máy chủ tương thích Modbus/TCP hoặc Modbus/UDP qua Ethernet . Máy chủ thiết bị Perle IOLAN chính là giải pháp.
Chức năng của cổng IOLAN Modbus
Máy chủ Thiết bị Perle IOLAN kết nối các thiết bị có giao diện nối tiếp RS232, RS422 hoặc RS485 với mạng cục bộ để truyền dữ liệu Modbus RTU hoặc ASCII qua Ethernet . Với kết nối Ethernet vật lý có dây hoặc không dây (LTE hoặc WiFi) ở một bên, và một hoặc nhiều cổng nối tiếp ở bên kia, Máy chủ Thiết bị cho phép truy cập mạng đến các thiết bị được kết nối như thể chúng được kết nối cục bộ với cổng nối tiếp. Máy chủ Thiết bị IOLAN cho phép giao tiếp M2M trong nhiều ứng dụng khác nhau để chuyển đổi Ethernet Modbus/TCP sang hoặc từ giao thức nối tiếp Modbus RTU/ASCII .

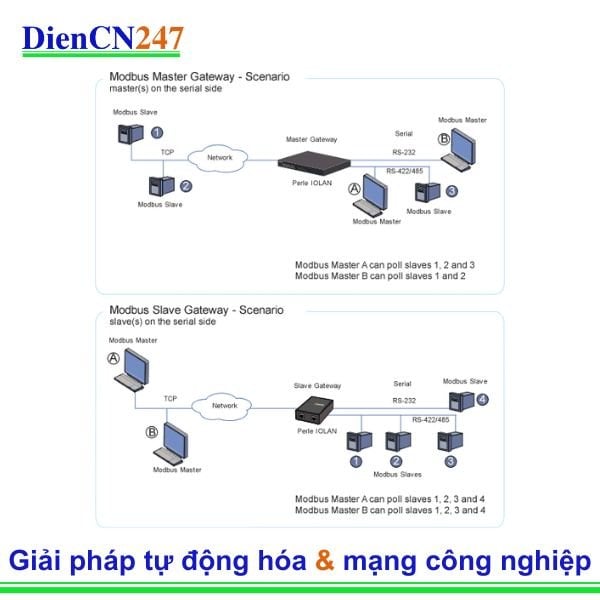

Được xác định ở cấp độ cổng, Perle IOLAN có thể hoạt động như một Cổng chính Modbus hoặc một Cổng phụ Modbus.
Chức năng Modbus Gateway có thể hoạt động với các thiết bị qua TCP hoặc UDP.
Cả hai dạng Modbus RTU và ASCII của giao thức Modbus đều được hỗ trợ
Với tư cách là cổng chính, tối đa 248 UID có thể được định địa chỉ trên mỗi cổng nối tiếp được cấu hình bởi cổng chính. Ví dụ: 2 cổng nối tiếp được cấu hình làm cổng chính có thể có tối đa 2 x 248 = 496 cổng phụ có thể định địa chỉ trên mạng IP.
Là một cổng phụ, có thể định địa chỉ tới 248 UID cho mỗi đơn vị từ mạng IP
Hoạt động ở nhiệt độ từ 0°C đến 55°C (32°F đến 13°F) hoặc -40°C đến +74°C (-40°F đến +165°F)
Gắn trên bàn, tường hoặc thanh ray DIN
