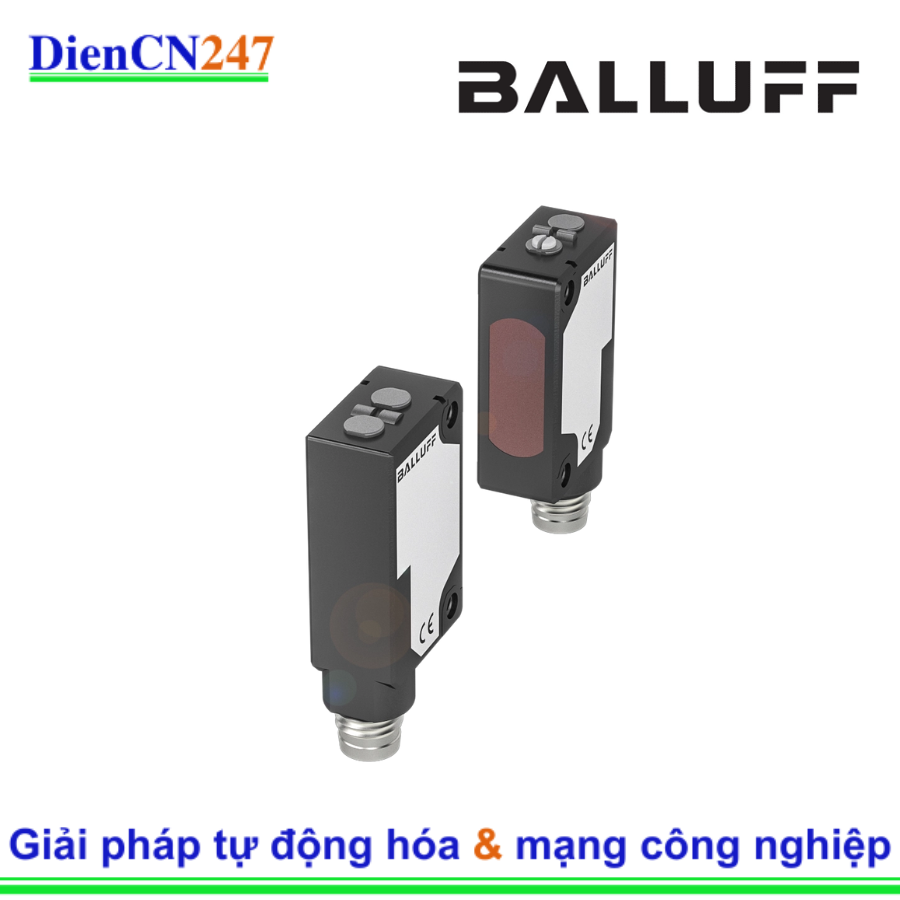

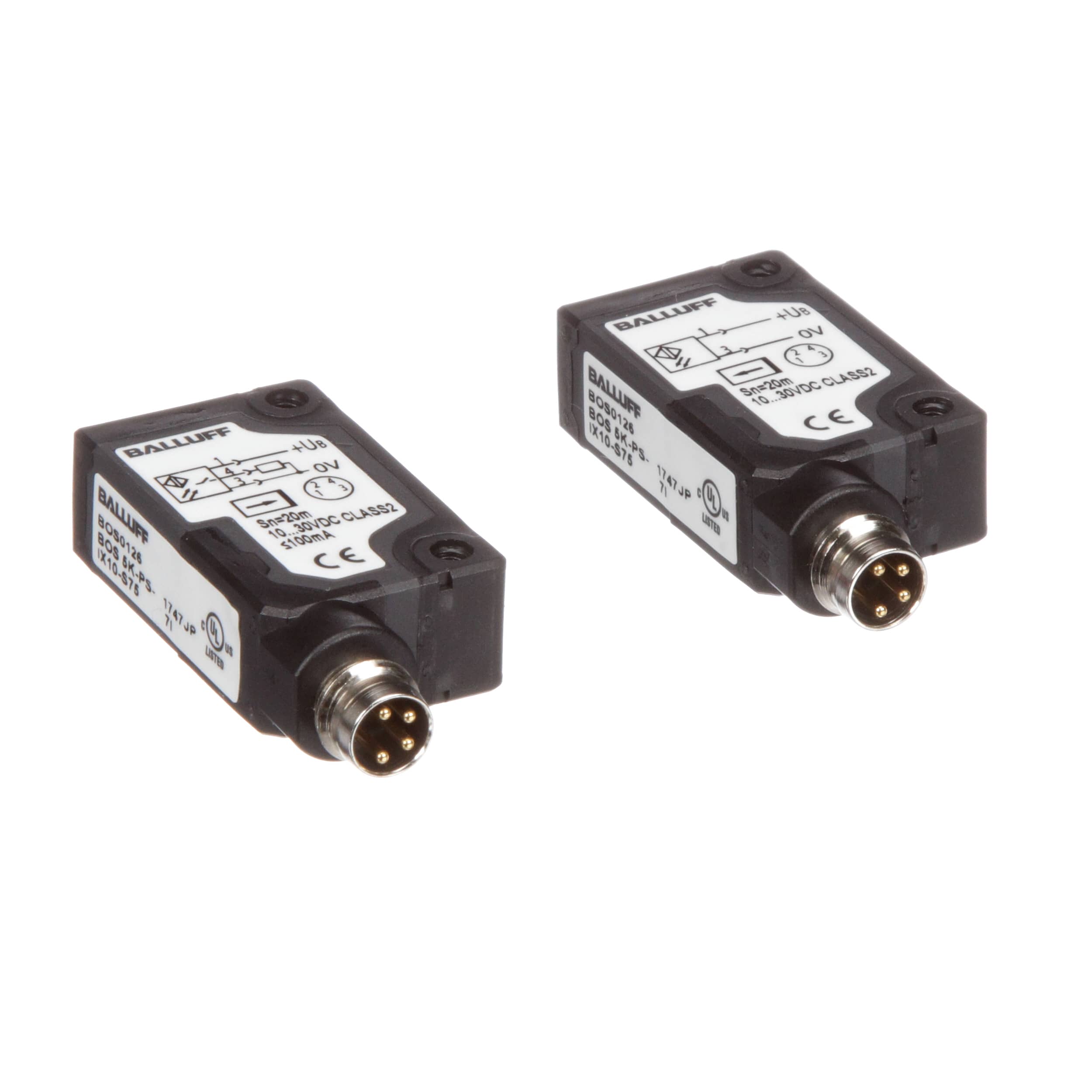

1. Giới thiệu về Balluff BOS0126 (BOS 5K-PS-IX10-S75)

Balluff BOS0126 (BOS 5K-PS-IX10-S75) là một bộ cảm biến quang điện loại thu-phát (through-beam sensor) nhỏ gọn, hiệu suất cao, thuộc dòng sản phẩm BOS 5K của Balluff – một trong những nhà sản xuất cảm biến và tự động hóa hàng đầu thế giới. Cảm biến này được thiết kế để phát hiện vật thể một cách đáng tin cậy trên một khoảng cách xa, ngay cả trong những môi trường công nghiệp khắc nghiệt. Với nguyên lý thu-phát, BOS0126 bao gồm một bộ phát ánh sáng (emitter) và một bộ thu ánh sáng (receiver) riêng biệt, tạo ra một chùm tia hồng ngoại liên tục. Khi một vật thể đi qua chùm tia này, tín hiệu sẽ bị gián đoạn, kích hoạt đầu ra của cảm biến. Đây là giải pháp lý tưởng cho các ứng dụng cần phát hiện chính xác, không tiếp xúc.

2. Đặc trưng nổi bật

Balluff BOS0126 (BOS 5K-PS-IX10-S75) sở hữu nhiều đặc điểm ưu việt, tối ưu hóa hiệu suất và tính linh hoạt:

• Nguyên lý thu-phát: Cung cấp phạm vi phát hiện xa hơn và độ tin cậy cao hơn so với các loại cảm biến quang điện khác (như phản xạ khuếch tán hoặc phản xạ gương), đặc biệt khi phát hiện vật thể trong suốt hoặc có màu tối.
• Phạm vi phát hiện lớn: Có khả năng phát hiện vật thể trong phạm vi lên đến 10 mét, phù hợp với các ứng dụng có không gian rộng hoặc vật thể di chuyển ở khoảng cách xa.
• Thiết kế nhỏ gọn: Với kích thước chỉ khoảng 42.3 x 19.5 x 10.8 mm, cảm biến này dễ dàng tích hợp vào các không gian hẹp hoặc các bộ phận máy móc có thiết kế nhỏ gọn.
• Cấu hình đầu ra PNP và Dark-ON: Cảm biến này có đầu ra PNP (Positive-Negative-Positive) và chế độ hoạt động Dark-ON (chuyển trạng thái khi tia sáng bị gián đoạn), tương thích với nhiều hệ thống điều khiển PLC và thiết bị điện tử công nghiệp.
• Điều chỉnh độ nhạy: Được trang bị chiết áp (potentiometer) để điều chỉnh độ nhạy, cho phép người dùng tinh chỉnh cảm biến phù hợp với các điều kiện môi trường hoặc đặc tính vật thể khác nhau.
• Độ bền cao: Vỏ cảm biến được làm từ vật liệu PBT và PC (polycarbonate/polybutylene terephthalate), cùng với cấp bảo vệ IP67, giúp chống bụi hoàn toàn và chịu được ngâm nước tạm thời, lý tưởng cho môi trường công nghiệp khắc nghiệt.
• Chống ngắn mạch và đảo cực: Tích hợp tính năng bảo vệ chống ngắn mạch và đảo cực, tăng cường độ an toàn và tuổi thọ cho cảm biến.
• Kết nối tiêu chuẩn: Sử dụng đầu nối M8, 4 chân (M8 connector, 4-pin), giúp việc lắp đặt và thay thế nhanh chóng, tiện lợi.

3. Thông số kỹ thuật

Dưới đây là các thông số kỹ thuật chính của Balluff BOS0126 (BOS 5K-PS-IX10-S75):

• Loại cảm biến: Quang điện, loại thu-phát (Through-beam sensor)
• Mã sản phẩm: BOS0126 (BOS 5K-PS-IX10-S75)
• Phạm vi hoạt động (Sn): 0 ... 10 mét (có thể điều chỉnh)
• Nguồn cấp: 10...30 V DC
• Dòng điện tiêu thụ (không tải): < 15 mA (bộ phát), < 20 mA (bộ thu)
• Cấu hình đầu ra: PNP, thường mở (NO)
• Chức năng chuyển mạch: Dark-ON (chuyển trạng thái khi ánh sáng bị chặn)
• Dòng điện hoạt động tối đa (Ie): 100 mA
• Tần số chuyển mạch tối đa: 500 Hz
• Loại ánh sáng: Hồng ngoại (Infrared), bước sóng 880 nm
• Kích thước thân: 42.3 x 19.5 x 10.8 mm
• Vật liệu vỏ: PBT, PC (thermoplastic PC)
• Vật liệu mặt cảm biến: PC
• Kết nối: Đầu nối M8, 4 chân
• Cấp bảo vệ: IP67
• Nhiệt độ hoạt động: -25 °C đến +55 °C
• Độ trễ bật/tắt: < 1 ms / < 0.5 ms
• Bảo vệ: Chống ngắn mạch, chống đảo cực

4. Ứng dụng

Balluff BOS0126 (BOS 5K-PS-IX10-S75) là một cảm biến linh hoạt, được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

• Phát hiện sự hiện diện/vắng mặt của vật thể: Được sử dụng để xác định xem một vật thể có mặt tại một vị trí cụ thể hay không trên dây chuyền sản xuất, băng tải.
• Đếm sản phẩm: Đếm số lượng sản phẩm đi qua một điểm kiểm soát, ví dụ trong ngành đóng gói, chế biến thực phẩm.
• Kiểm soát vị trí: Xác định vị trí của các bộ phận máy móc, cánh tay robot hoặc cổng tự động.
• Giám sát cửa/cổng: Phát hiện sự mở/đóng của cửa an toàn hoặc cổng tự động trong nhà máy.
• Kiểm soát mực chất lỏng: Giám sát mực nước hoặc chất lỏng trong các bể chứa (khi vật thể cản quang đi qua).
• Ứng dụng trong môi trường khắc nghiệt: Nhờ cấp bảo vệ IP67 và khả năng chịu nhiệt độ, cảm biến này phù hợp cho các nhà máy sản xuất có nhiều bụi bẩn, ẩm ướt hoặc biến động nhiệt độ.
• Tự động hóa nhà máy: Tích hợp vào các hệ thống tự động hóa để điều khiển dòng chảy vật liệu, cảnh báo tắc nghẽn hoặc đảm bảo an toàn vận hành.
