1. Giới thiệu:

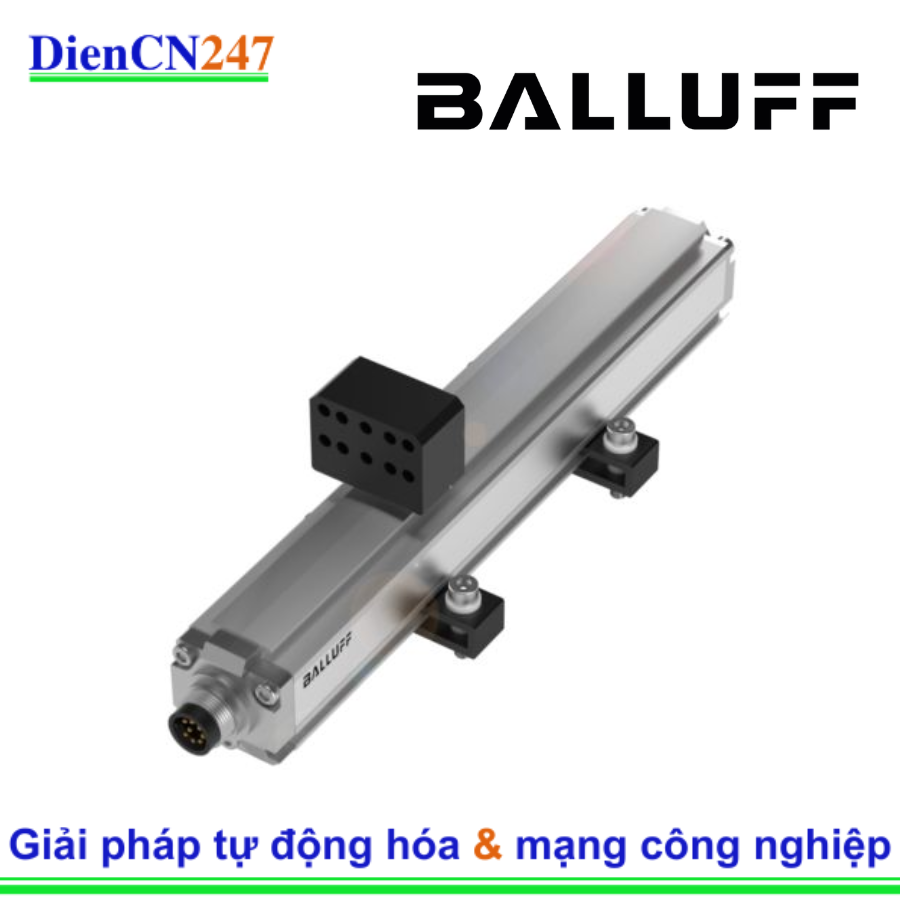

Balluff là một trong những nhà sản xuất hàng đầu thế giới về các sản phẩm cảm biến, hệ thống nhận dạng, mạng và phần mềm cho tự động hóa nhà máy. BTL15NH (BTL7-E501-M0150-P-S32) là một mẫu cảm biến vị trí tuyến tính từ tính (Magnetostrictive linear position sensor) thuộc dòng BTL của Balluff. Dòng BTL nổi tiếng với khả năng đo lường vị trí tuyệt đối, không tiếp xúc, mang lại độ chính xác và độ bền cao trong các môi trường công nghiệp khắc nghiệt. Mã "BTL15NH" thường là mã sản phẩm thương mại, trong khi "BTL7-E501-M0150-P-S32" là mã định danh chi tiết hơn, cho biết các thông số kỹ thuật cụ thể của cảm biến.

2. Đặc trưng nổi bật:

• Nguyên lý hoạt động từ tính (Magnetostrictive): Cung cấp khả năng đo lường vị trí tuyệt đối, không tiếp xúc, không bị hao mòn cơ học, đảm bảo tuổi thọ cao và độ bền trong môi trường công nghiệp.
• Độ chính xác và độ lặp lại cao: Mang lại kết quả đo lường đáng tin cậy và chính xác, quan trọng cho các ứng dụng đòi hỏi sự kiểm soát chặt chẽ.
• Thiết kế dạng Profile (Profile design): Vỏ nhôm anodized hình khối (37 x 35 mm) giúp dễ dàng lắp đặt bằng kẹp gắn.
• Phạm vi đo linh hoạt: Cảm biến có nhiều dải đo khác nhau, với mã sản phẩm này là 150 mm.
• Chịu được môi trường khắc nghiệt: Dải nhiệt độ hoạt động rộng (-40 đến 85 °C) và khả năng chống bụi/nước theo chuẩn IP67 (khi có đầu nối) hoặc IP68 (với cáp), phù hợp cho các ứng dụng trong môi trường công nghiệp ẩm ướt, bụi bẩn.
• Tín hiệu đầu ra Analog: Cung cấp tín hiệu dòng điện 4-20mA hoặc 20-4mA, dễ dàng tích hợp vào các hệ thống điều khiển PLC hoặc DCS.
• Phê duyệt và Tuân thủ: Đạt các chứng nhận quan trọng như CE, cULus, EAC, WEEE, đảm bảo tuân thủ các tiêu chuẩn quốc tế.
• Dễ dàng lắp đặt: Với thiết kế nhỏ gọn và tùy chọn kết nối (đầu nối M16x0.75, 8 chân), việc lắp đặt và bảo trì tương đối đơn giản.
• Khả năng chống rung và sốc: Được thiết kế để chịu được các tác động rung động và sốc trong môi trường công nghiệp.

3. Thông số kỹ thuật (BTL15NH / BTL7-E501-M0150-P-S32):

• Nguyên lý hoạt động: Cảm biến vị trí tuyến tính từ tính (Micropulse transducer / Magnetostrictive).
• Chiều dài đo (Measuring range): 150 mm.
• Giao diện/Đầu ra: Analog, dòng điện (4-20 mA hoặc 20-4 mA).
• Độ chính xác lặp lại (Repeat accuracy): ± 5 µm.
• Độ lệch tuyến tính (Non-linearity max.): ± 50 µm (đối với dải đo 50-500 mm).
• Điện áp hoạt động (Ub​): 10 - 30 VDC.
• Dòng tiêu thụ tối đa (Current consumption max. at 24 V DC): ≤ 180 mA.
• Tần số lấy mẫu tối đa (Sampling frequency max.): 4000 Hz.
• Nhiệt độ môi trường hoạt động (Ambient temperature): -40 đến 85 °C.
• Nhiệt độ lưu trữ (Storage temperature): -40 đến 100 °C.
• Kết nối: Đầu nối M16x0.75, 8 chân.
• Kiểu lắp đặt: Dạng Profile (Profile series), gắn bằng kẹp gắn (Mounting clamps).
• Vật liệu vỏ: Nhôm, Anodized.
• Tiêu chuẩn bảo vệ IP: IP67 (với đầu nối).
• Số lượng nam châm tối đa: 2 (đối với model này, mặc định là 1).
• Phê duyệt/Tuân thủ: CE, UKCA, cULus, WEEE.
• Thời gian trễ bật (Switch-on delay max.): 600 ms.
• Bảo vệ: Bảo vệ chống đảo cực, bảo vệ ngắn mạch đến GND và đến 36 VDC, bảo vệ quá áp đến 36 VDC.
• Hệ số nhiệt độ điển hình (Temperature coefficient typ.): ≤ 30 ppm/K (ở 50% dải đo danh định 500mm).
• Khả năng chịu rung (Vibration): 20 g, 10-2000 Hz (theo EN 60068-2-6).
• Khả năng chịu sốc (Shock): 150 g, 6 ms (theo EN 60068-2-27).

4. Ứng dụng:

Cảm biến vị trí tuyến tính Balluff BTL15NH (BTL7-E501-M0150-P-S32) được sử dụng rộng rãi trong nhiều ngành công nghiệp và ứng dụng đòi hỏi độ chính xác cao trong việc đo lường vị trí và khoảng cách:

• Máy ép và máy đúc (Presses and Molding Machines): Đo vị trí chính xác của piston, khuôn, hoặc các bộ phận chuyển động để kiểm soát quá trình ép, đúc.
• Máy công cụ (Machine Tools): Kiểm soát vị trí trục, bàn máy, hoặc các bộ phận dao cắt trong máy phay, tiện, trung tâm gia công.
• Xi lanh thủy lực/khí nén (Hydraulic/Pneumatic Cylinders): Đo vị trí piston trong xi lanh để điều khiển hành trình, tốc độ hoặc lực đẩy.
• Thiết bị xây dựng và nông nghiệp: Đo vị trí của các cần cẩu, xe ủi, máy xúc, hoặc các bộ phận điều khiển khác.
• Ngành gỗ và giấy: Kiểm soát vị trí trong các máy cưa, máy cắt, máy cán.
• Ngành ô tô: Đo vị trí trong dây chuyền lắp ráp, robot hàn.
• Ngành đóng gói: Kiểm soát vị trí các bộ phận di chuyển trong máy đóng gói.
• Ngành nhựa và cao su: Đo vị trí trục vít trong máy ép phun.
• Hệ thống nâng hạ (Elevator and Hoisting Technology): Giám sát và điều khiển vị trí của cabin thang máy, hệ thống nâng hạ.
• Các ứng dụng tự động hóa công nghiệp: Bất kỳ ứng dụng nào cần đo lường vị trí tuyến tính chính xác và đáng tin cậy trong môi trường khắc nghiệt.
