BTL6-E500-M0135-E28-KA10 Balluff Vietnam | DienCN247
1. Giới thiệu

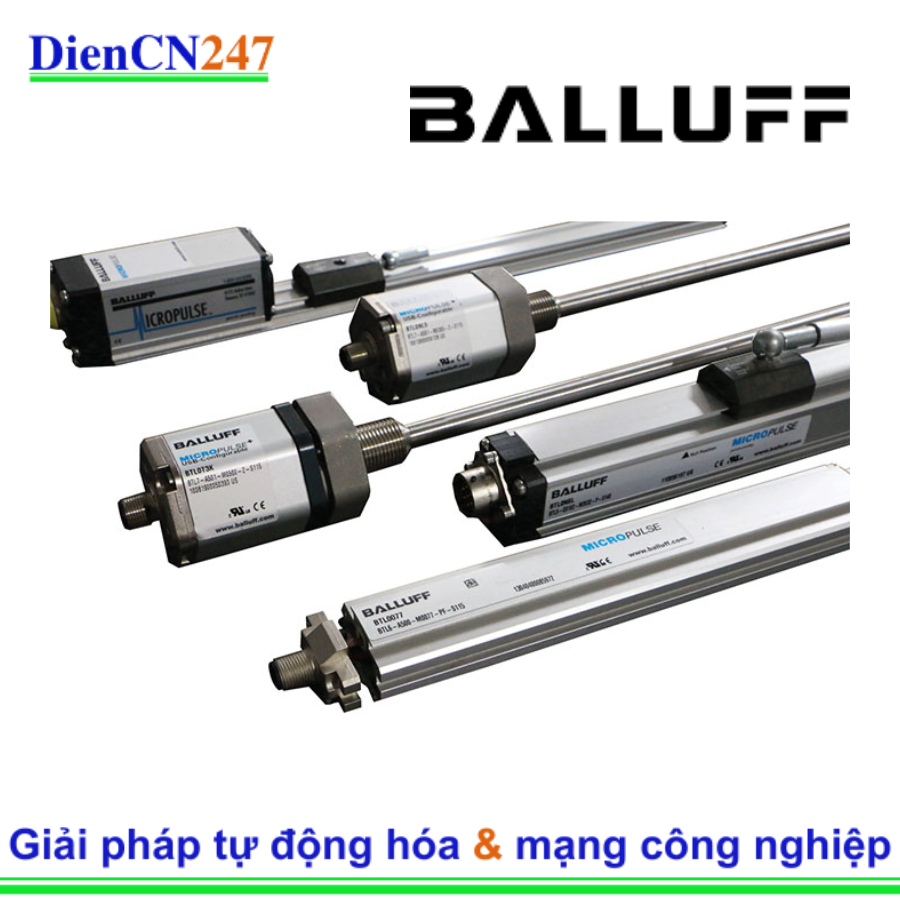

BTL6-E500-M0135-E28-KA10 là một cảm biến vị trí tuyến tính thuộc dòng BTL6-E của Balluff. Đây là một cảm biến sử dụng công nghệ từ giảo (magnetostrictive) để cung cấp khả năng đo vị trí chính xác và đáng tin cậy trong các ứng dụng công nghiệp. Thiết kế dạng que (rod style) với kết nối analog (dòng) và đầu nối M12.
2. Đặc trưng nổi bật
- Công nghệ đo từ giảo: Cung cấp khả năng đo vị trí tuyệt đối, không cần tiếp xúc, chống mài mòn và tuổi thọ cao.
- Dải đo: 135 mm.
- Giao diện đầu ra: Analog, dòng 4...20 mA.
- Độ chính xác cao: Độ tuyến tính tốt, đảm bảo kết quả đo chính xác.
- Độ phân giải cao: Cho phép phát hiện những thay đổi vị trí nhỏ nhất.
- Khả năng chống chịu môi trường:
- Cấp bảo vệ IP67, chống bụi và nước xâm nhập khi kết nối đúng cách.
- Dải nhiệt độ hoạt động rộng, phù hợp với nhiều điều kiện công nghiệp.
- Khả năng chống sốc và rung động tốt.
- Thiết kế dạng que (Rod style): Phù hợp để lắp đặt trong các xi lanh thủy lực và các ứng dụng tương tự.
- Kết nối: Đầu nối M12x1, 8 chân.
- Vật liệu: Vỏ làm bằng thép không gỉ (1.4404), ống bảo vệ làm bằng thép không gỉ (1.4571), đảm bảo độ bền và khả năng chống ăn mòn.
- Cáp: Cáp PUR (Polyurethane) chịu dầu và mài mòn.
3. Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị |
|---|---|
| Mã sản phẩm | BTL6-E500-M0135-E28-KA10 |
| Dòng sản phẩm | BTL6-E |
| Công nghệ đo | Từ giảo (Magnetostrictive) |
| Dải đo | 135 mm |
| Giao diện đầu ra | Analog, dòng 4...20 mA |
| Điện áp hoạt động | 10...30 V DC |
| Dòng tiêu thụ | ≤ 150 mA (tại 24 V DC) |
| Độ tuyến tính | ± 200 µm (cho dải đo ≤ 500 mm) |
| Độ lặp lại | ± 5 µm |
| Độ phân giải | ≤ 700 nA |
| Tần số lấy mẫu tối đa | 1000 Hz (cho chiều dài đo ≤ 1300 mm) |
| Nhiệt độ môi trường | -40...85 °C |
| Nhiệt độ cáp (cố định) | -40 °C ... 80 °C (với cáp KA) |
| Cấp bảo vệ | IP67 |
| Chống sốc | 100 g, 6 ms (EN 60068-2-27) |
| Chống rung | 12 g, 10...2000 Hz (EN 60068-2-6) |
| Kết nối | Đầu nối M12x1, 8 chân |
| Vật liệu vỏ | Thép không gỉ 1.4404 |
| Vật liệu ống bảo vệ | Thép không gỉ 1.4571 |
| Vật liệu cáp | PUR |
| Chiều dài cáp | Tham khảo mã sản phẩm (KA10 có thể chỉ chiều dài hoặc loại cáp/đầu nối) |
4. Ứng dụng
Cảm biến vị trí từ giảo Balluff BTL6-E500-M0135-E28-KA10 được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp, đặc biệt là trong các hệ thống đòi hỏi độ chính xác và độ tin cậy cao, bao gồm:
- Đo vị trí xi lanh thủy lực và khí nén: Phản hồi vị trí chính xác cho hệ thống điều khiển.
- Máy ép phun: Kiểm soát vị trí khuôn và các bộ phận chuyển động khác.
- Máy công cụ: Đo vị trí trục chính, bàn máy và các cơ cấu chấp hành khác.
- Thiết bị chế biến gỗ và kim loại: Kiểm soát vị trí các bộ phận cắt, kẹp.
- Ứng dụng trong ngành nhựa và cao su: Điều khiển vị trí các cơ cấu trong máy móc sản xuất.
- Tự động hóa: Phản hồi vị trí cho các hệ thống robot và máy móc tự động hóa khác.
- Công nghiệp thực phẩm và đồ uống: Các ứng dụng đòi hỏi vệ sinh và độ bền cao.
