C-M23F19-19XDIFPU06,0-MA-077018 Euchner Vietnam | DienCN247

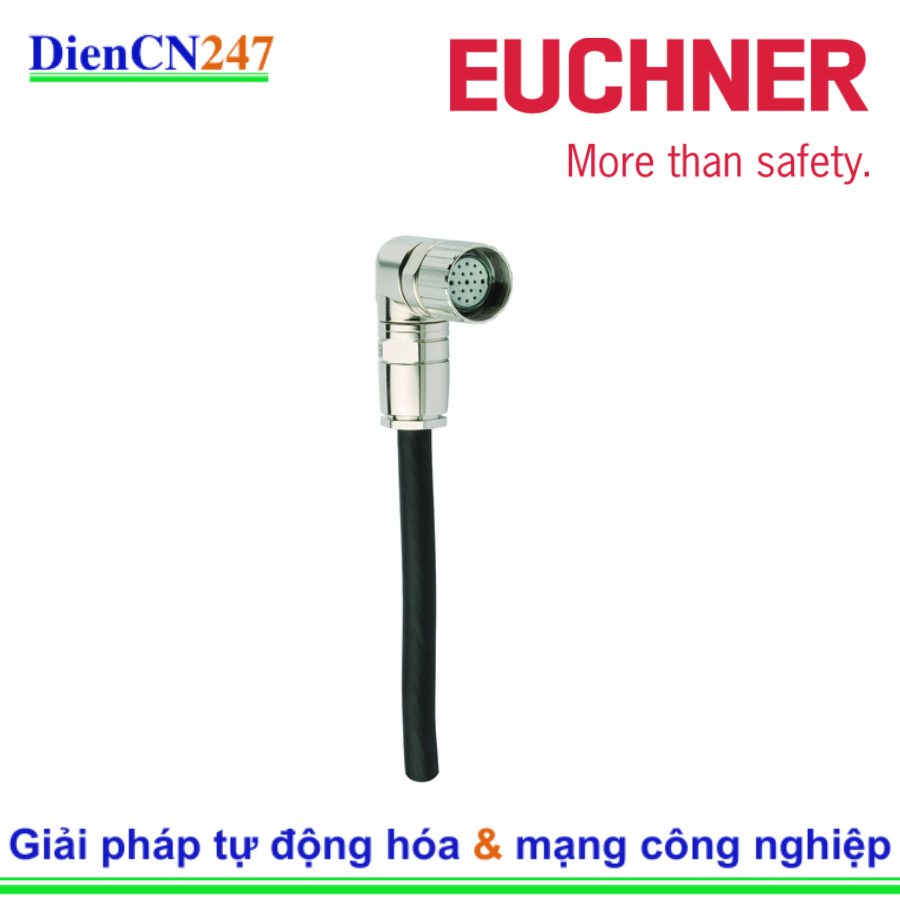

1. Giới Thiệu C-M23F19-19XDIFPU06,0-MA-077018 Euchner
C-M23F19-19XDIFPU06,0-MA-077018 là một loại cáp kết nối công nghiệp chất lượng cao, được sản xuất bởi thương hiệu nổi tiếng Euchner (Đức), chuyên về công nghệ an toàn và thiết bị giao diện cho tự động hóa. Sản phẩm này đóng vai trò quan trọng trong việc truyền tải tín hiệu và nguồn điện một cách đáng tin cậy giữa các thiết bị điều khiển như cảm biến, công tắc an toàn, bộ điều khiển, và các hệ thống truyền động khác trong môi trường công nghiệp khắc nghiệt.
2. Đặc Trưng Nổi Bật
Cáp Euchner này được thiết kế với các đặc điểm tối ưu cho ứng dụng công nghiệp:
- Đầu nối tiêu chuẩn M23: Sử dụng đầu nối phích cắm cái (Female Plug) M23 với 19 chân (18 chân tín hiệu/nguồn + 1 chân PE/Bảo vệ) – một chuẩn phổ biến trong tự động hóa, đặc biệt là các hệ thống servo và encoder.
- Thiết kế góc cạnh (Angled): Đầu nối được thiết kế góc cạnh (hoặc góc vuông) giúp tiết kiệm không gian và thuận tiện cho việc lắp đặt trong các vị trí chật hẹp.
- Chất liệu cáp PUR: Vỏ cáp được làm từ Polyurethane (PUR), cung cấp khả năng chống dầu, mài mòn, và hóa chất tuyệt vời, đồng thời có độ bền cơ học cao và phù hợp cho các ứng dụng xích cáp (Drag Chain Suitability).
- Dây bay (Flying Lead): Một đầu cáp là đầu nối M23, đầu còn lại là dây chờ (flying lead) đã được tuốt vỏ và mã hóa màu, giúp kết nối linh hoạt với các terminal hoặc bo mạch.
- Khả năng bảo vệ cao: Đạt chuẩn IP65/IP67 khi khóa, đảm bảo chống bụi hoàn toàn và chống được nước phun, ngâm nước tạm thời.
3. Thông Số Kỹ Thuật Chính
Mã sản phẩm (Order No.): 077018
| Tính năng | Chi tiết |
| Loại/Chuẩn Đầu nối | Đầu nối cái M23, 19 chân (18 + PE) |
| Thiết kế | Góc cạnh (Angled) |
| Chiều dài cáp | 6 mét (06,0) |
| Vật liệu vỏ cáp | PUR (Polyurethane) |
| Tiết diện ruột dẫn | 16 x $0.5 \text{ mm}^2$ và 3 x $1 \text{ mm}^2$ |
| Mức điện áp tối đa | $150 \text{ V}$ |
| Điện áp thử nghiệm | $1.5 \text{ kV}$ |
| Mức độ bảo vệ | IP65/IP67 (khi khóa) |
| Tính linh hoạt | Phù hợp cho xích cáp (drag chain) |
| Màu sắc lõi | Mã hóa màu (Color code) |
4. Ứng Dụng
Nhờ vào thiết kế chắc chắn, khả năng chống chịu tốt và hiệu suất truyền tải đáng tin cậy, cáp C-M23F19-19XDIFPU06,0-MA-077018 được ứng dụng rộng rãi trong các lĩnh vực:
- Tự động hóa nhà máy: Kết nối các thiết bị ngoại vi, cảm biến an toàn, công tắc giới hạn với bộ điều khiển trung tâm.
- Công nghệ robot và CNC: Dùng để kết nối các động cơ servo, encoder hoặc các thiết bị đo lường chính xác trên các trục chuyển động.
- Hệ thống băng tải và xử lý vật liệu: Đảm bảo truyền tín hiệu và nguồn điện liên tục, ổn định trong môi trường có rung động và dầu mỡ.
- Máy móc và thiết bị công nghiệp: Ứng dụng trong các môi trường yêu cầu cáp có độ bền cơ học cao và kháng hóa chất tốt.
