1. Giới thiệu về TR Electronic CEV582M-20044

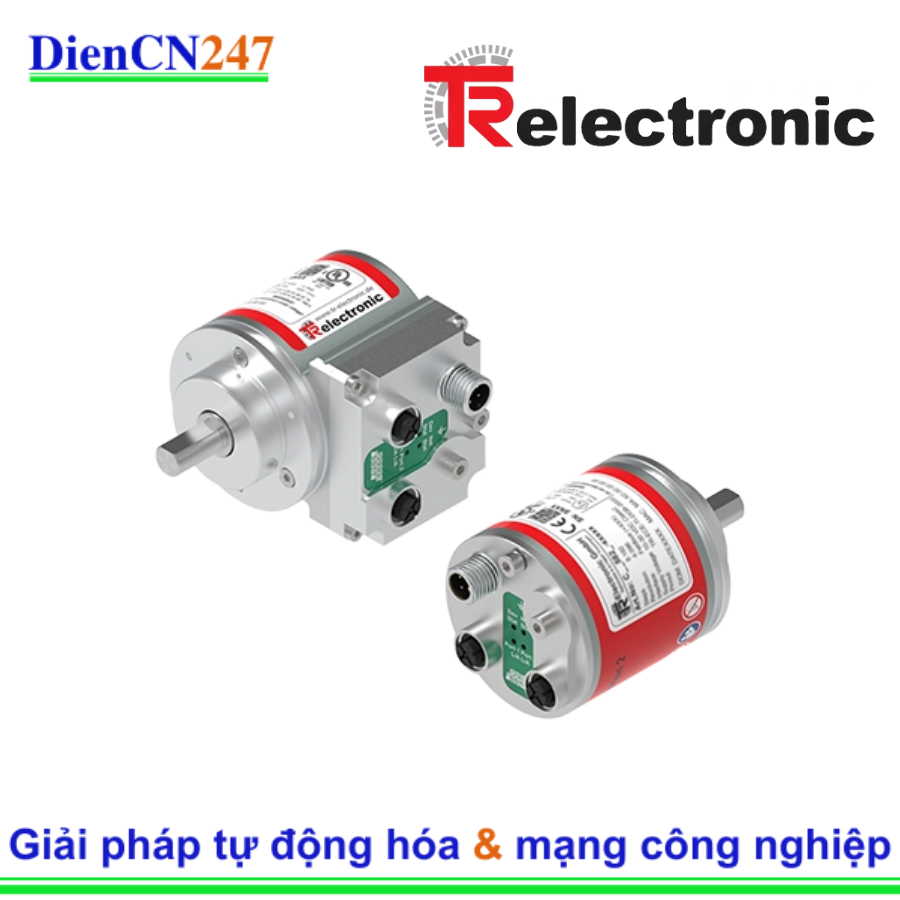

TR Electronic CEV582M-20044 với mã sản phẩm 110-02546 là một bộ mã hóa tuyệt đối (Absolute Encoder) thuộc dòng CEV582 của TR Electronic GmbH. TR Electronic là một nhà sản xuất hàng đầu của Đức, nổi tiếng với các giải pháp cảm biến vị trí, đặc biệt là bộ mã hóa, cho các ứng dụng tự động hóa công nghiệp đòi hỏi độ chính xác và độ tin cậy cao.

Bộ mã hóa tuyệt đối này được thiết kế để cung cấp thông tin vị trí chính xác của một trục quay ngay lập tức khi bật nguồn, mà không cần phải tham chiếu hay khởi tạo lại. Khác với bộ mã hóa tương đối (incremental encoder) chỉ cung cấp xung, bộ mã hóa tuyệt đối lưu giữ vị trí của nó ngay cả khi mất điện. CEV582M-20044 đặc biệt được cấu hình cho giao tiếp POWERLINK, một giao thức Ethernet công nghiệp thời gian thực.

2. Đặc trưng nổi bật

TR Electronic CEV582M-20044 sở hữu những đặc điểm vượt trội, tối ưu hóa cho các hệ thống tự động hóa hiệu suất cao:

• Bộ mã hóa tuyệt đối: Cung cấp giá trị vị trí duy nhất và chính xác tại mọi thời điểm, ngay cả sau khi mất điện và phục hồi nguồn.
• Giao diện POWERLINK: Là một giao thức truyền thông Ethernet công nghiệp thời gian thực, POWERLINK đảm bảo tốc độ truyền dữ liệu cao (100 MBit/s) và đồng bộ hóa chính xác, rất quan trọng cho các ứng dụng điều khiển chuyển động đòi hỏi độ nhạy cao.
• Độ phân giải cao: Dòng CEV582 thường có độ phân giải tổng thể lên đến 33 bit (bao gồm cả số bước trên mỗi vòng quay và số vòng quay). Điều này có nghĩa là nó có thể cung cấp thông tin vị trí cực kỳ chi tiết và chính xác.
• Thiết kế Single-Turn/Multi-Turn: Khả năng đo vị trí trong một vòng quay (single-turn) và đồng thời theo dõi số lượng vòng quay (multi-turn), cho phép giám sát vị trí tuyệt đối trên một phạm vi di chuyển lớn.
• Tùy chọn giao diện phụ: Ngoài POWERLINK, một số phiên bản CEV582 có thể có tùy chọn giao diện phụ như SSI (Synchronous Serial Interface) hoặc Incremental, mang lại sự linh hoạt trong tích hợp hệ thống.
• Thiết kế công nghiệp bền bỉ: Được chế tạo để chịu đựng môi trường công nghiệp khắc nghiệt, với vỏ chắc chắn và khả năng chống bụi, nước theo tiêu chuẩn công nghiệp (thường là IP65 hoặc IP67 tùy phiên bản).
• Bus cover linh hoạt: Có thể có tùy chọn cổng cáp (bus cover) hướng trục (axial) hoặc hướng tâm (radial) để phù hợp với nhiều không gian lắp đặt khác nhau.
• Chức năng có thể tham số hóa: Nhiều thông số của bộ mã hóa có thể được cấu hình thông qua giao diện POWERLINK, bao gồm độ phân giải, ID nút (Node-ID) và các thông số chia tỷ lệ.
• Preset "on the fly": Khả năng đặt lại điểm tham chiếu (preset) một cách nhanh chóng và linh hoạt trong quá trình hoạt động.

3. Thông số kỹ thuật chính

• Loại bộ mã hóa: Tuyệt đối (Absolute Encoder), Single-Turn / Multi-Turn
• Giao diện truyền thông: POWERLINK (theo IEC 61784-2, IEC 61158 ff)
• Physical Layer: Fast Ethernet, ISO/IEC 8802-3
• Tốc độ truyền: 100 MBit/s
• Điện áp danh định: 24 VDC
• Dải điện áp hoạt động: 10 - 30 VDC
• Dòng điện danh định (không tải): Khoảng 120 mA
• Độ phân giải tổng: ≤ 33 bit (ví dụ: 15 bit/vòng x 18 bit/vòng quay)
• Số bước trên mỗi vòng quay: ≤ 32768
• Số vòng quay: ≤ 256000
• Nhiệt độ hoạt động: Thường từ -20°C đến +70°C (tùy thuộc vào model cụ thể)
• Mức độ bảo vệ: Thường là IP65 hoặc IP67 (đối với trục và vỏ)
• Kiểu trục: Có thể là trục đặc (solid shaft) hoặc trục rỗng (hollow shaft)
• Kết nối: Connector M12 hoặc M23 (hoặc tùy chọn cáp cố định)
