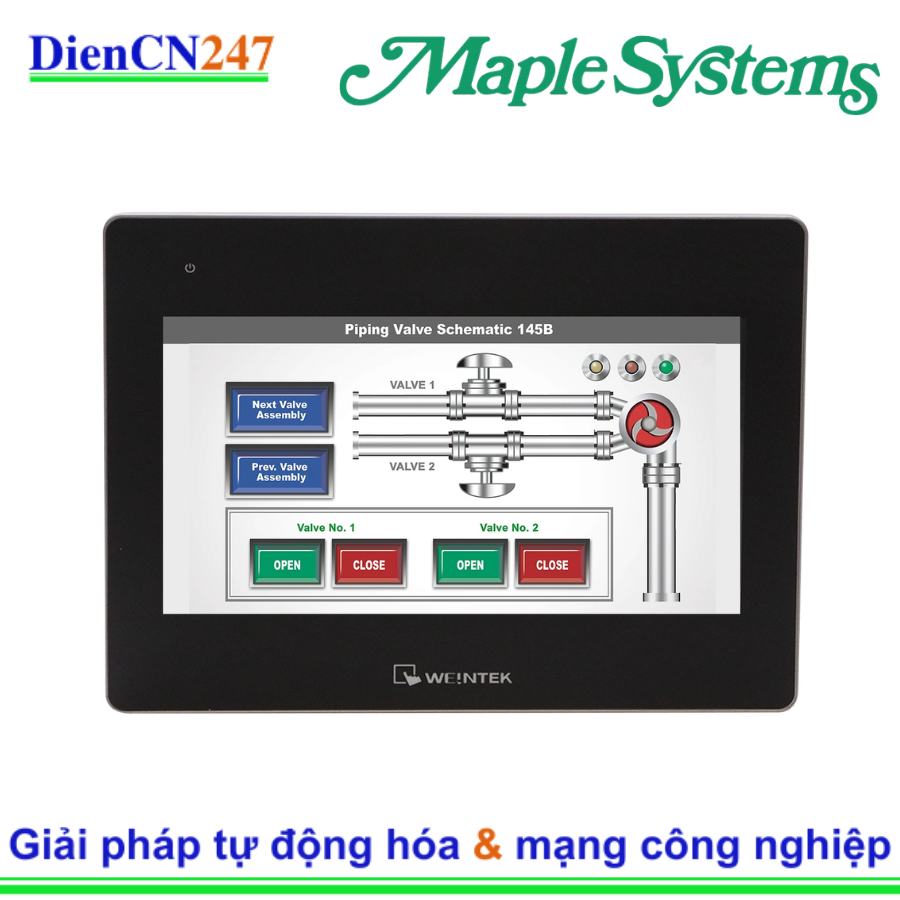

1. Giới thiệu màn hình HMI cMT3108XH MAPLE SYSTEMS

Màn hình HMI cMT3108XH thuộc dòng cMT X High-Performance của Maple Systems, đại diện cho thế hệ bảng điều khiển thông minh vượt trội. Đây không chỉ là một màn hình hiển thị thông thường mà còn là một cổng kết nối dữ liệu mạnh mẽ, giúp thu hẹp khoảng cách giữa hạ tầng vận hành (OT) và hệ thống thông tin (IT). Với thiết kế mỏng nhẹ nhưng cực kỳ bền bỉ, cMT3108XH là lựa chọn hàng đầu cho các doanh nghiệp đang hướng tới chuyển đổi số và nhà máy thông minh (Smart Factory).

2. Đặc trưng nổi bật

Sản phẩm gây ấn tượng nhờ sự kết hợp giữa hiệu suất phần cứng mạnh mẽ và tính linh hoạt về phần mềm:

• Hiệu năng xử lý vượt trội: Trang bị vi xử lý Quad-core 64-bit giúp các thao tác chuyển trang, xử lý đồ họa phức tạp và chạy các tác vụ nền trở nên mượt mà, không độ trễ.
• Màn hình sắc nét: Sử dụng tấm nền LCD chất lượng cao với độ phân giải 1280 x 800, mang lại hình ảnh sống động và góc nhìn rộng, giúp người vận hành dễ dàng quan sát thông số ở nhiều vị trí.
• Khả năng kết nối toàn diện: Hỗ trợ hơn 300 giao thức công nghiệp khác nhau, cho phép kết nối dễ dàng với hầu hết các loại PLC, biến tần và cảm biến từ các hãng lớn trên thế giới.
• Tích hợp IIoT hiện đại: Sẵn sàng cho kỷ nguyên công nghiệp 4.0 với các tính năng như EasyAccess 2.0 (truy cập từ xa), hỗ trợ MQTT và OPC UA, đảm bảo dữ liệu luôn được truyền tải an toàn và liên tục lên đám mây.

3. Thông số kỹ thuật chính

Để đáp ứng các yêu cầu khắt khe trong môi trường công nghiệp, cMT3108XH sở hữu cấu hình ấn tượng:

• Kích thước màn hình: 10.1 inch, cảm ứng điện dung đa điểm (Capacitive Touch).
• Độ phân giải: 1280 x 800 pixels.
• Độ sáng: 450 $cd/m^2$.
• Bộ nhớ: Flash 4GB và RAM 1GB, cho phép lưu trữ lượng lớn dữ liệu lịch sử và cảnh báo.
• Cổng giao tiếp: 2 cổng Ethernet (LAN), 1 cổng USB 2.0, và các cổng nối tiếp (RS232/RS485) hỗ trợ linh hoạt các cấu trúc mạng.
• Tiêu chuẩn bảo vệ: Mặt trước đạt chuẩn NEMA 4 (tương đương IP66), chống bụi và tia nước hiệu quả.

4. Ứng dụng

Với cấu hình mạnh mẽ và độ bền cao, cMT3108XH được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Quản lý tòa nhà (BMS): Giám sát hệ thống điều hòa, chiếu sáng và an ninh thông qua giao thức BACnet.
• Sản xuất thực phẩm và đồ uống: Điều khiển các dây chuyền chiết rót, đóng gói tự động yêu cầu vệ sinh và độ chính xác cao.
• Xử lý nước và năng lượng: Thu thập dữ liệu từ các trạm biến áp hoặc nhà máy xử lý nước thải và gửi báo cáo về trung tâm điều khiển từ xa.
• Ngành dầu khí và hóa chất: Hoạt động ổn định trong môi trường khắc nghiệt, hỗ trợ theo dõi các biến số áp suất, nhiệt độ theo thời gian thực.
