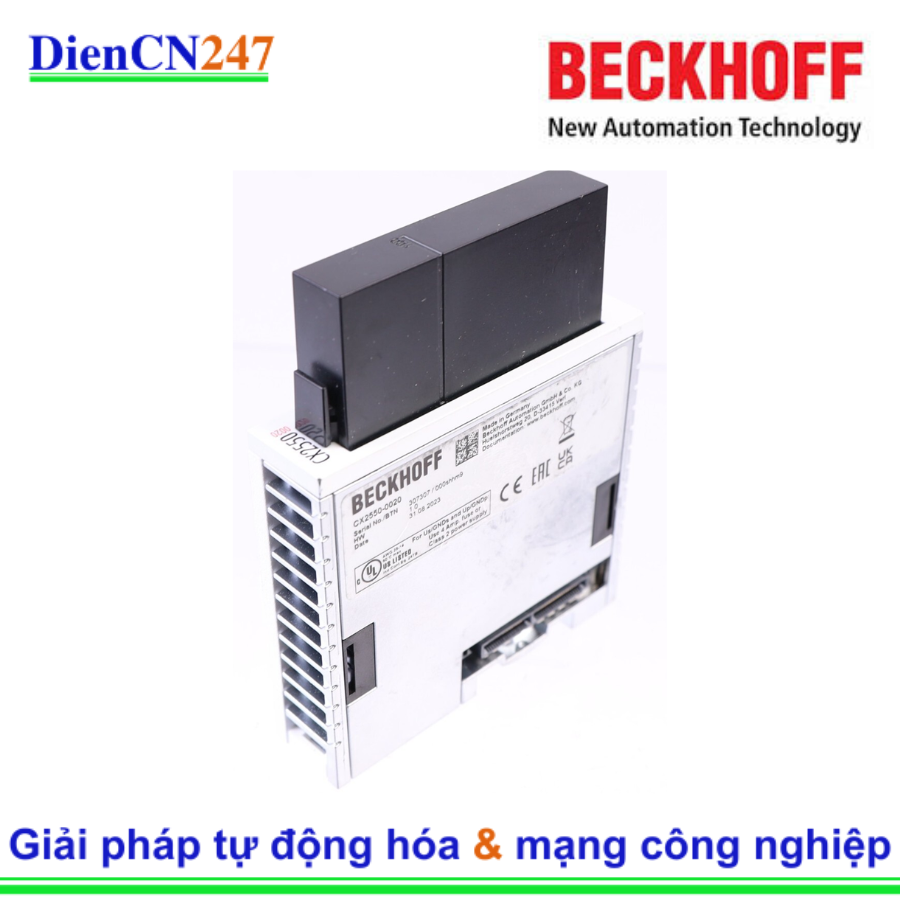

Module mở rộng Beckhoff CX2550-0020 là một phụ kiện quan trọng và linh hoạt dành cho dòng Máy tính nhúng (Embedded PC) CX20xx của Beckhoff Automation. Được thiết kế để gắn thêm vào bộ xử lý trung tâm (CPU) của hệ thống CX20xx, module này cung cấp thêm một khe cắm cho ổ cứng HDD hoặc SSD kích thước 2.5 inch, giúp mở rộng đáng kể khả năng lưu trữ dữ liệu cho hệ thống điều khiển công nghiệp.

2. Đặc trưng nổi bật

• Mở rộng lưu trữ: Cung cấp một khe cắm 2.5 inch tiêu chuẩn, cho phép tích hợp thêm một ổ cứng HDD hoặc SSD vào hệ thống Embedded PC CX20xx. Điều này rất hữu ích cho các ứng dụng đòi hỏi dung lượng lưu trữ lớn cho dữ liệu vận hành, nhật ký, hoặc các chương trình phức tạp.
• Giao tiếp SATA 6G: Hỗ trợ giao tiếp SATA 6G (SATA III), đảm bảo tốc độ truyền dữ liệu cao giữa module và ổ cứng, tận dụng tối đa hiệu năng của các ổ SSD hiện đại.
• Tương thích với ổ 2.5 inch tiêu chuẩn: Có thể lắp các ổ cứng hoặc SSD 2.5 inch với độ dày lên đến 9.5 mm, là kích thước phổ biến của hầu hết các thiết bị lưu trữ 2.5 inch trên thị trường.
• Tích hợp liền mạch với dòng CX20xx: Module được thiết kế để gắn trực tiếp vào phía bên phải của module CPU CX20xx thông qua một đầu nối đa chân, tạo thành một khối liền mạch và nhỏ gọn trên thanh ray DIN.
• Cấp nguồn qua System Bus: Nguồn điện cho module được cung cấp trực tiếp thông qua bus hệ thống từ module nguồn (CX2100-0xxx) của hệ thống CX20xx, giúp đơn giản hóa việc đi dây.
• Bảo vệ phương tiện lưu trữ: Đi kèm với nắp bảo vệ có thể gắn vào, che chắn và bảo vệ ổ cứng/SSD khỏi các tác động vật lý trong môi trường công nghiệp.
• Thiết kế công nghiệp: Tuân thủ các tiêu chuẩn công nghiệp về khả năng chống rung động và va đập (theo EN 60068-2-6/EN 60068-2-27), cũng như khả năng miễn nhiễm và phát xạ EMC (theo EN 61000-6-2/EN 61000-6-4).
• Cấp bảo vệ IP20: Được thiết kế với cấp bảo vệ IP20, phù hợp lắp đặt trong tủ điện công nghiệp.

3. Thông số kỹ thuật

• Model: CX2550-0020
• Nhà sản xuất: Beckhoff Automation
• Loại module: Module mở rộng cho Embedded PC dòng CX20xx
• Giao diện: SATA 6G
• Kiểu kết nối: Khe cắm 2.5 inch cho HDD/SSD
• Kích thước ổ cứng/SSD tương thích: 2.5 inch, độ dày tối đa 9.5 mm
• Kết nối với CPU: Thông qua đầu nối đa chân ở phía bên phải module CPU CX20xx
• Nguồn cấp: Qua System Bus (từ module nguồn CX2100-0xxx)
• Kích thước (Rộng x Cao x Sâu): Khoảng 24 mm x 99 mm x 125 mm
• Trọng lượng: Khoảng 290 g (không bao gồm phương tiện lưu trữ)
• Nhiệt độ hoạt động/lưu trữ: -25°C ... +60°C / -40°C ... +85°C
• Độ ẩm tương đối: 95%, không ngưng tụ
• Khả năng chống rung động/va đập: Tuân thủ EN 60068-2-6 / EN 60068-2-27
• Khả năng miễn nhiễm/phát xạ EMC: Tuân thủ EN 61000-6-2 / EN 61000-6-4
• Cấp bảo vệ: IP20
• Trạng thái sản phẩm: (Thông tin trạng thái sản phẩm nên kiểm tra từ website chính thức hoặc nhà phân phối Beckhoff)

4. Ứng dụng

Module mở rộng Beckhoff CX2550-0020 được sử dụng trong các hệ thống tự động hóa và điều khiển công nghiệp dựa trên nền tảng Embedded PC CX20xx của Beckhoff, đặc biệt là trong các ứng dụng đòi hỏi:

• Lưu trữ dữ liệu lớn: Ghi lại lượng lớn dữ liệu sản xuất, thông số quy trình, dữ liệu nhật ký (logging data) trong thời gian dài.
• Ứng dụng yêu cầu tốc độ truy xuất dữ liệu cao: Sử dụng với ổ SSD để cải thiện tốc độ khởi động hệ điều hành, tải ứng dụng và truy xuất dữ liệu trong các ứng dụng nhạy cảm về thời gian.
• Chạy các ứng dụng phần mềm phức tạp: Cung cấp không gian lưu trữ đủ cho các hệ điều hành Windows nhúng (ví dụ: Windows 10 IoT Enterprise), phần mềm TwinCAT 3 và các ứng dụng phần mềm HMI/SCADA hoặc cơ sở dữ liệu cục bộ.
• Triển khai hệ thống RAID (tùy thuộc vào cấu hình CPU và số lượng module lưu trữ): Có thể được sử dụng như một phần của cấu hình RAID để tăng cường độ tin cậy và hiệu suất lưu trữ.
• Các ứng dụng trong nhà máy thông minh (Smart Factory) và IoT công nghiệp (IIoT): Lưu trữ và xử lý dữ liệu thu thập từ cảm biến và thiết bị trường.
• Hệ thống điều khiển máy móc và dây chuyền sản xuất: Cung cấp nền tảng lưu trữ cho các chương trình điều khiển và dữ liệu liên quan.
