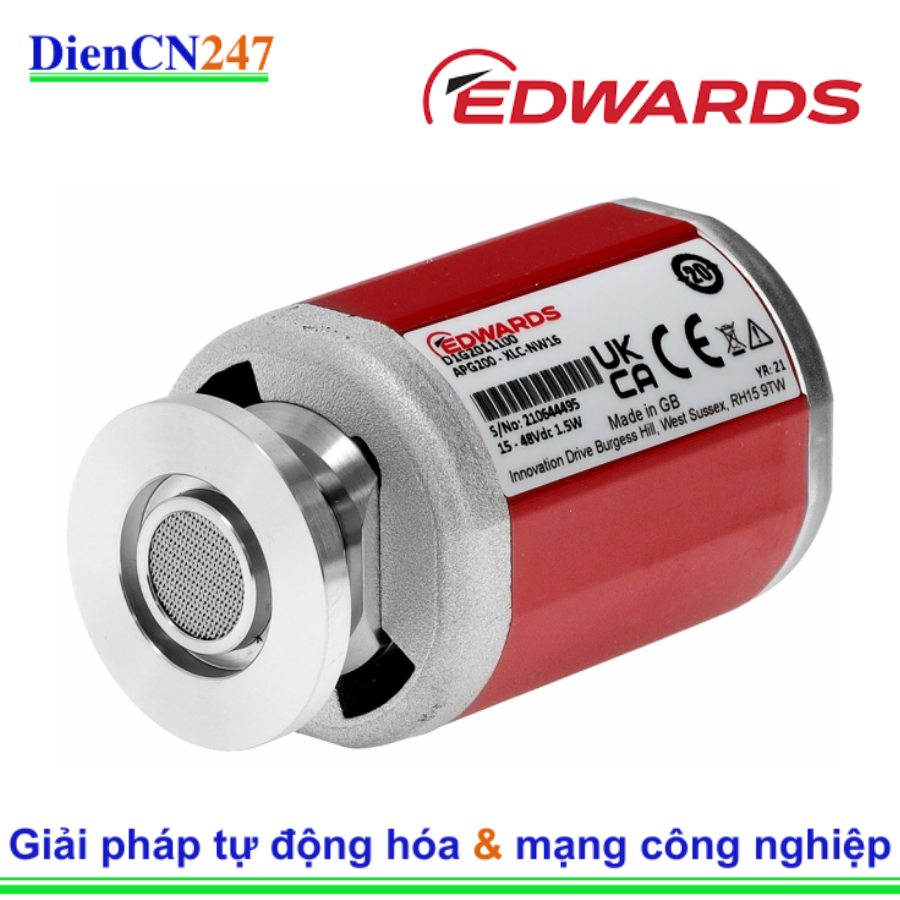

Edwards D1G2011100 được xác định là Đồng hồ đo áp suất chân không Pirani APG200-XLC-NW16. Đồng hồ đo Pirani là loại đồng hồ đo độ dẫn nhiệt, được sử dụng để đo áp suất chân không gián tiếp. Chúng hoạt động bằng cách đo độ dẫn nhiệt của khí, phụ thuộc vào áp suất.

2. Đặc trưng:

• Dải đo rộng: Đo áp suất từ khí quyển xuống đến 1 x 10⁻⁴ mbar (7.5 x 10⁻⁵ Torr).
• Kích thước nhỏ gọn: Thiết kế nhỏ gọn giúp dễ dàng tích hợp vào nhiều hệ thống khác nhau.
• Ngõ ra analog tuyến tính: Cung cấp tín hiệu ngõ ra analog 0-10 VDC tuyến tính, tỷ lệ với áp suất.
• Không có điểm đặt: Model cụ thể này (XLC) không tích hợp các điểm đặt cho chức năng chuyển mạch.

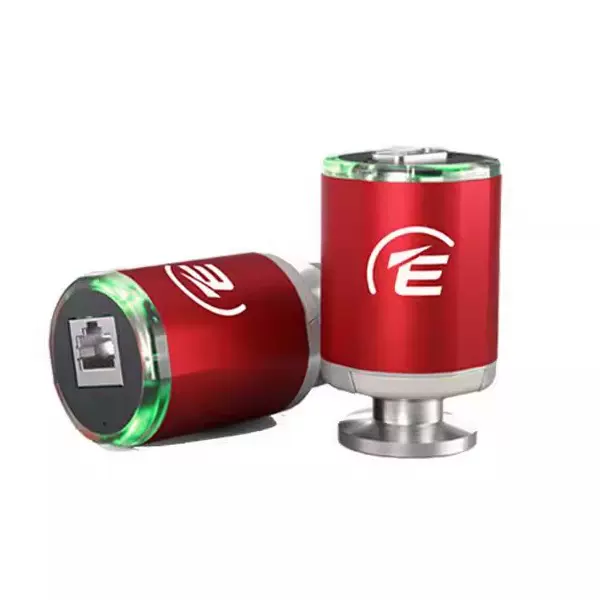

• Vòng đèn LED: Tích hợp vòng đèn LED cung cấp chỉ báo trực quan cục bộ về trạng thái áp suất.
• Thiết kế bền bỉ: Được chế tạo từ vật liệu chất lượng cao cho hiệu suất đáng tin cậy.
• Nguồn điện đầu vào rộng: Hoạt động với điện áp nguồn DC từ 15 đến 48 V.

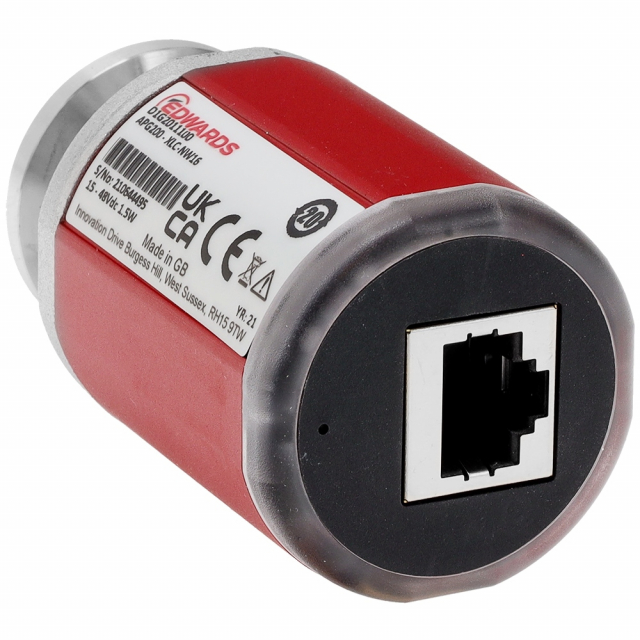

• Đầu nối RJ45: Sử dụng đầu nối RJ45 (FCC 68) cái cho các kết nối điện.
• Khả năng nung nóng (Bakeout): Có thể nung nóng lên đến 150°C khi tháo rời phần điện tử để loại bỏ chất gây ô nhiễm.
• Chống ăn mòn: Được thiết kế với vật liệu chống lại môi trường ăn mòn.

3. Thông số kỹ thuật:

• Dải đo: Khí quyển đến 1 x 10⁻⁴ mbar (7.5 x 10⁻⁵ Torr)
• Độ chính xác:
  • ±50% (100 đến 10 mbar)
  • ±15% (10 đến 1 x 10⁻³ mbar)
  • ±50% (1 x 10⁻³ đến 1 x 10⁻⁴ mbar)
• Độ lặp lại: 2% giá trị đọc giữa 10 và 1 x 10⁻³ mbar
• Nhiệt độ hoạt động: +5 đến +60°C
• Nhiệt độ lưu trữ: -30 đến +70°C
• Độ ẩm tương đối tối đa: 80% RH đến 31°C, giảm xuống 50% RH ở 40°C trở lên
• Vật liệu tiếp xúc chân không: Platinum/Iridium, Thép không gỉ 316L, 304L, 302S26, Kính, Ni, Ni-Fe, PTFE
• Mặt bích đầu vào: DN 16 ISO-KF (NW16)
• Áp suất đầu vào tối đa: 1500 mbar
• Áp suất quá tải tối đa: 10,000 mbar
• Nhiệt độ nung nóng (Bakeout): 150°C (tháo rời phần điện tử)
• Cấp bảo vệ IP: IP40
• Trọng lượng: 0.13 kg
• Kích thước (D x R x C): 6.3 x 3.7 x 3.7 cm
• Đầu nối điện: RJ45 (FCC 68) – Cái
• Điện áp nguồn: 15 đến 48 V DC
• Ngõ ra analog: 0 đến 10 VDC

4. Ứng dụng:

Đồng hồ đo áp suất chân không Pirani Edwards APG200-XLC phù hợp cho nhiều ứng dụng chân không, bao gồm:

• Thiết bị phân tích: Kích thước nhỏ gọn và ngõ ra linh hoạt có lợi cho việc tích hợp vào thiết bị phân tích.
• Công nghiệp bán dẫn: Các giao diện mới và vòng đèn có thể hỗ trợ việc bảo trì hệ thống chân không tốt hơn.
• Nghiên cứu và phát triển: Chỉ báo áp suất cục bộ giúp theo dõi các thí nghiệm.
• Đo chân không nói chung: Cung cấp khả năng giám sát chân không đáng tin cậy trong nhiều môi trường công nghiệp và phòng thí nghiệm khác nhau.
• Phát hiện rò rỉ: Có thể được sử dụng để theo dõi sự thay đổi áp suất trong quá trình kiểm tra rò rỉ.
• Phủ chân không: Giám sát mức chân không trong hệ thống phủ.
• Sấy khô đông lạnh: Đo áp suất trong thiết bị sấy khô đông lạnh.
• Lò chân không: Giám sát mức chân không trong buồng lò.
