1. Giới Thiệu

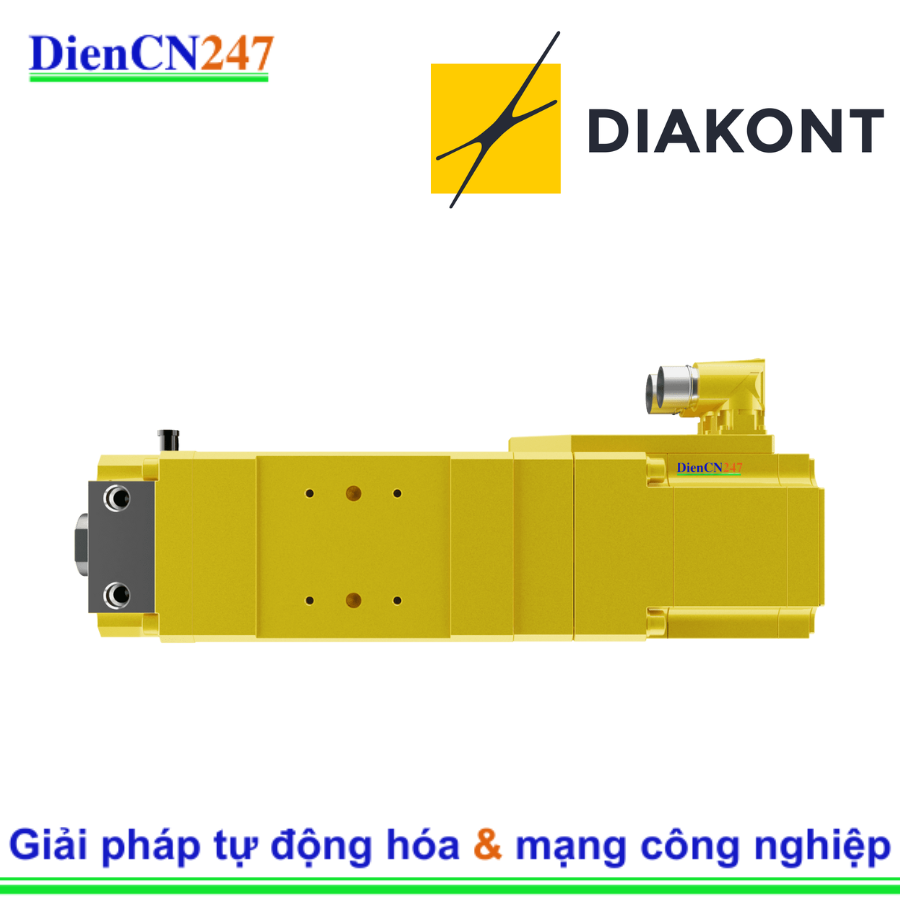

Diakont DA99-W25-170-400-L5-C36-D34-R3-B là một bộ truyền động servo điện cơ tích hợp, được thiết kế cho các ứng dụng công nghiệp nặng, đặc biệt là trong lĩnh vực hàn điểm bằng robot. Thiết bị này kết hợp một động cơ servo mạnh mẽ, cơ cấu truyền động trục vít con lăn tiên tiến và bộ mã hóa phản hồi vị trí chính xác. Sự kết hợp này tạo ra một giải pháp truyền động tuyến tính hoặc quay hoàn chỉnh, có khả năng tạo ra lực đẩy lớn, hoạt động với độ chính xác cao và có tuổi thọ cực kỳ dài, ngay cả trong các môi trường làm việc khắc nghiệt.

2. Đặc Trưng Nổi Bật

Dựa trên cấu trúc mã và thông tin từ tài liệu của Diakont, các đặc trưng nổi bật của DA99-W25-170-400-L5-C36-D34-R3-B bao gồm:

• Công nghệ Trục vít con lăn (Roller Screw): Đây là điểm cốt lõi, mang lại mật độ lực cao hơn, độ cứng vững tốt hơn và tuổi thọ vượt trội (thường trên 25 triệu chu kỳ hàn) so với trục vít bi truyền thống. Điều này làm cho nó lý tưởng cho các ứng dụng chu kỳ cao và tải trọng nặng.
• Lực đẩy mạnh mẽ: Model DA99-W25 có khả năng tạo ra lực đẩy tối đa lên đến 22.000 N (22 kN), phù hợp cho các ứng dụng hàn điểm công nghiệp.
• Hành trình chuẩn 170mm: Biểu thị khoảng cách di chuyển tối đa của thanh truyền động là 170 mm.
• Tốc độ tối đa 400 mm/s: Đảm bảo khả năng di chuyển nhanh chóng và hiệu quả trong các quy trình tự động hóa.
• Hệ thống làm mát L5: "L5" thường chỉ ra một tùy chọn làm mát tích hợp (thường là làm mát bằng nước). Điều này rất quan trọng để duy trì nhiệt độ ổn định và tối đa hóa hiệu suất cũng như tuổi thọ của bộ truyền động trong các ứng dụng có cường độ làm việc cao và liên tục (ví dụ: hàn lên đến 65 mối hàn mỗi phút).
• Độ chính xác cao:
  • C36: Đây là mã cho biết loại bộ mã hóa (encoder) được tích hợp. C36 thường ám chỉ một loại encoder có độ phân giải cao (ví dụ: 36-bit) hoặc một công nghệ cụ thể (như resolver hoặc absolute encoder) với khả năng phản hồi vị trí cực kỳ chi tiết và chính xác. Điều này đảm bảo kiểm soát chuyển động tuyến tính và vòng lặp kín ổn định.
  • Sai số lặp lại lực: ±3%.
  • Backlash: ≤0.1 mm.
  • Lỗi dẫn vít: 0.025 mm/300 mm.
• Kết nối Encoder D34: "D34" thường chỉ loại đầu nối hoặc chuẩn giao tiếp cụ thể cho bộ mã hóa.
• Tỷ lệ bánh răng R3: "R3" có thể liên quan đến tỷ lệ giảm tốc trong cơ cấu truyền động, ảnh hưởng đến mối quan hệ giữa tốc độ/lực của động cơ và thanh truyền động.
• Độ bền và khả năng chống chịu môi trường: Đạt tiêu chuẩn bảo vệ IP65, cho khả năng chống bụi hoàn toàn và chống tia nước áp lực thấp từ mọi hướng, phù hợp cho môi trường hàn khắc nghiệt.
• Thiết kế tích hợp: Tích hợp động cơ đồng bộ 10 cực mạnh mẽ và bộ mã hóa trong một khối nhỏ gọn, giúp tiết kiệm không gian và đơn giản hóa việc lắp đặt.
• Dễ dàng bảo trì: Yêu cầu bôi trơn chỉ sau mỗi 15 triệu chu kỳ thông qua một núm bơm mỡ trên vỏ, giúp giảm thiểu thời gian ngừng máy.
