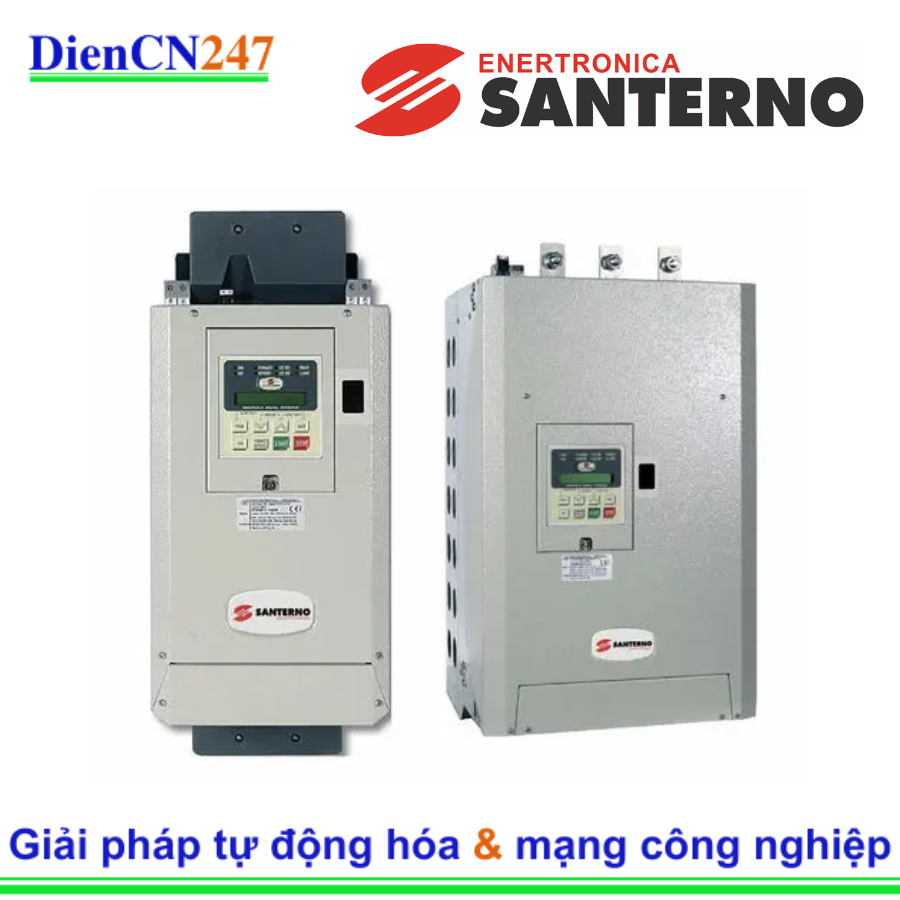

DCREG4.40 380/500 POT440VMAX SANTERNO Vietnam | DienCN247
1. Giới thiệu DCREG4.40 380/500 POT440VMAX SANTERNO
Bộ điều khiển DCREG được thiết kế để cung cấp khả năng điều khiển tốc độ hoặc mô-men xoắn chính xác cho động cơ DC. Đây là một giải pháp hiện đại, số hóa hoàn toàn, thay thế cho các bộ điều khiển tương tự (analog) truyền thống.
Tên dòng sản phẩm: DCREG
Hãng sản xuất: Santerno (nay là Enertronica Santerno)
- Phiên bản: DCREG4 (Four-Quadrant) - hoạt động 4 góc phần tư.
Mã sản phẩm DCREG4.40 380/500 POT440VMAX cho biết các thông số kỹ thuật cốt lõi:
| Mã Hiệu | Ý Nghĩa |
| DCREG4 | Bộ điều khiển 4 góc phần tư (có khả năng tái sinh năng lượng - regenerative). |
| .40 | Dòng điện định mức cho phần ứng là 40 Ampe. |
| 380/500 | Dải điện áp đầu vào cho mạch điều khiển (Control circuit) là 380 đến 500 V AC một pha. |
| POT440VMAX | Điện áp đầu ra tối đa cho phần ứng (Armature) là 440 V AC (điện áp nguồn AC tối đa cho mạch công suất). |
2. Đặc trưng Kỹ thuật
DCREG4.40 sở hữu nhiều tính năng tiên tiến giúp tối ưu hóa hiệu suất và độ tin cậy của hệ thống truyền động DC:
- Hoạt động 4 Góc phần tư (4-Quadrant): Cho phép động cơ quay theo cả hai chiều và phanh tái sinh (regenerative braking), lý tưởng cho các ứng dụng đòi hỏi khả năng dừng nhanh, đảo chiều liên tục, hoặc nâng hạ (ví dụ: cần trục, băng tải).
- Điều khiển Kích từ (Field Converter) Tích hợp: Bộ chỉnh lưu kích từ tích hợp cho phép hoạt động ở chế độ mô-men xoắn không đổi (Constant Torque) hoặc công suất không đổi (Constant Power).
- Đa dạng Phản hồi: Hỗ trợ phản hồi tốc độ từ máy phát tốc (tacho generator), encoder, và phản hồi điện áp phần ứng (armature feedback). Thiết bị có thể tự động chuyển đổi giữa các chế độ phản hồi nếu có lỗi xảy ra.
- Tự điều chỉnh (Autotuning): Tính năng tự động hiệu chỉnh dòng điện, tốc độ và trường kích từ giúp rút ngắn thời gian lắp đặt và giảm thiểu lỗi.
- Bảng điều khiển (Keypad) Tích hợp: Cho phép điều khiển cục bộ, hiển thị trạng thái và lập trình các tham số.
- Cổng giao tiếp: Tích hợp giao diện RS232/485 và giao thức MODBUS RTU, dễ dàng kết nối với PLC hoặc hệ thống giám sát.
- Chức năng bảo vệ: Bảo vệ quá dòng, quá áp, mất pha, và nhiều chức năng giám sát khác.
3. Thông số Kỹ thuật
| Tham số | Giá trị Cụ thể cho DCREG4.40 |
| Dòng Điện Phần Ứng Định mức | 40 A |
| Điện áp Nguồn Cấp (Phần Công suất) | Tối đa 440 V AC (Pha-Pha) |
| Điện áp Nguồn Cấp (Mạch Điều khiển) | 380…500 V AC (Một pha) hoặc 24 V DC |
| Dải Tần số Hoạt động | 50/60 Hz |
| Chế độ Vận hành | 4 Góc phần tư (Điều khiển và Tái sinh) |
| Bộ chuyển đổi Kích từ | Tích hợp (Field Converter) |
| Đầu vào/Đầu ra Lập trình | 8 Đầu vào số, 4 Đầu vào Analog, 5 Đầu ra Rơ-le, 2 Đầu ra Analog |
4. Ứng dụng
DCREG4.40 là lựa chọn mạnh mẽ cho các hệ thống truyền động DC yêu cầu độ chính xác cao, khả năng điều khiển mô-men xoắn vượt trội, và tính năng tái sinh năng lượng:
- Cần trục và Hệ thống Nâng hạ: Yêu cầu khả năng điều khiển 4 góc phần tư để nâng và hạ tải một cách an toàn và hiệu quả, sử dụng phanh tái sinh.
- Máy đùn, Máy cán, Máy cuộn (Extruders, Rolling Mills, Winders): Đòi hỏi điều khiển mô-men xoắn và tốc độ chính xác để duy trì chất lượng sản phẩm.
- Băng tải (Conveyors): Đặc biệt là các băng tải dài có tải trọng thay đổi.
- Tải Cảm kháng Cao (Electromagnets): Các phiên bản DCREG4, khi kết hợp với bộ Clamping Unit CU400 (tùy chọn), có thể được sử dụng để cung cấp năng lượng cho nam châm điện (ví dụ: cần trục cầu) với khả năng bảo vệ chống quá áp hiệu quả.
