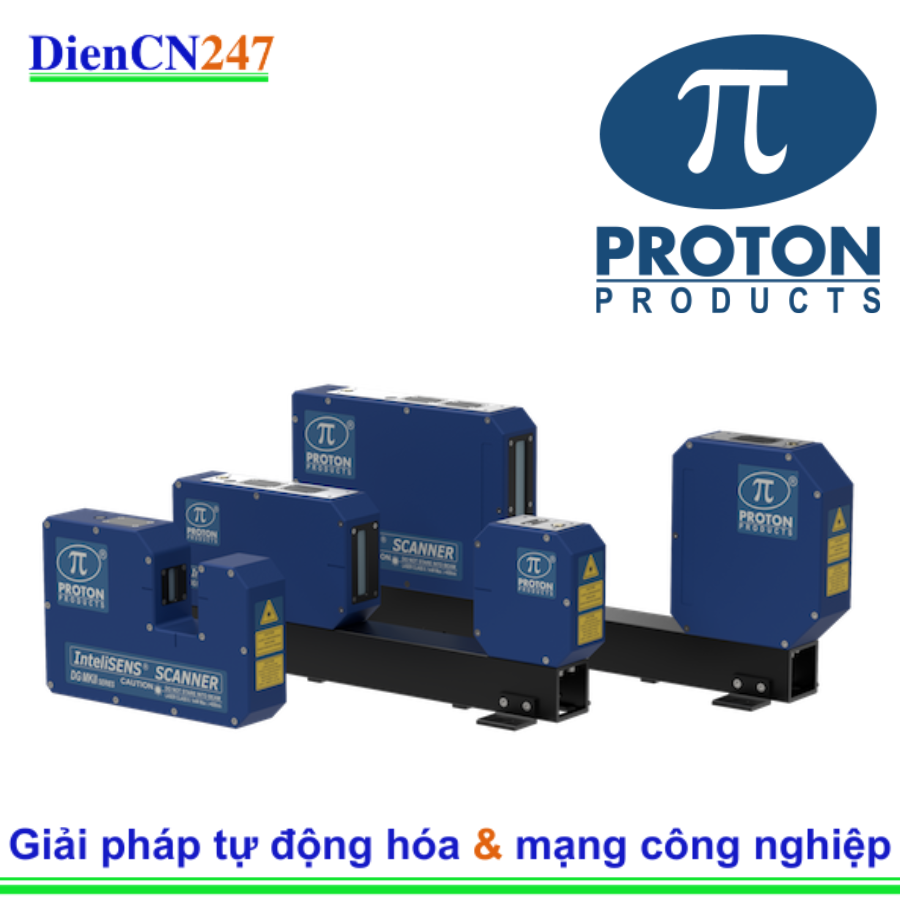

DG1130-i4 là một model thuộc dòng sản phẩm InteliSENS® DG1000 Series của Proton Products, một công ty chuyên về các giải pháp đo lường không tiếp xúc. Đây là một máy đo đường kính chính xác bằng laser, được thiết kế cho các ứng dụng công nghiệp đòi hỏi độ chính xác cao.

• Loại sản phẩm: Máy đo đường kính không tiếp xúc (Non-Contact Diameter Gauge).
• Nhà sản xuất: Proton Products (có trụ sở tại Anh).
• Dòng sản phẩm: InteliSENS® DG1000 Series.
• Model: DG1130-i4.
• Công nghệ đo: Quét laser quang học tốc độ cao.
• Ứng dụng chính: Đo đường kính của các vật thể hình trụ trong quá trình sản xuất hoặc kiểm tra ngoại tuyến.

2. Đặc trưng:

• Đo lường không tiếp xúc: Loại bỏ nguy cơ làm hỏng hoặc biến dạng sản phẩm.
• Độ chính xác cao: Cung cấp kết quả đo lường chính xác và tuyến tính.
• Khả năng lặp lại: Đảm bảo tính nhất quán trong các phép đo.
• Đo đa phân đoạn: Có khả năng đo đường kính tại nhiều điểm trên đối tượng.
• Tốc độ quét cao: Cho phép đo lường trong các quy trình sản xuất tốc độ cao (600 scan/giây).
• Công nghệ DSP tiên tiến: Xử lý tín hiệu số tiên tiến cho kết quả ổn định.
• Không bị ảnh hưởng bởi tốc độ và rung động: Đảm bảo độ tin cậy trong môi trường công nghiệp.
• Khả năng chống bụi và bẩn tốt: Thiết kế chắc chắn với cấp bảo vệ IP65, NEMA4.
• Cảm biến thông minh: Tích hợp bộ xử lý FPGA do Proton thiết kế.
• Kết nối Ethernet tiêu chuẩn: Truyền dữ liệu dễ dàng.
• Nhiều chế độ đo: Hỗ trợ các chế độ đo khác nhau.
• Loại bỏ lỗi đo của người vận hành: Tự động hóa quá trình đo lường.
• Kiểm tra chất lượng 100%: Phù hợp cho việc kiểm soát chất lượng toàn diện.
• Phân tích FFT (Tùy chọn): Phân tích biên độ và tần số của các biến dạng đường kính tuần hoàn.
• Phát hiện lỗi đo đơn (SMFD - Tùy chọn): Phát hiện lồi và lõm.
• Điều khiển phản hồi PI (Tùy chọn): Tự động điều chỉnh điểm đặt.
• Thống kê và SPC (Tùy chọn): Kiểm soát quá trình thống kê.
• Kết nối có dây và không dây: Tùy chọn kết nối linh hoạt.
• Hoạt động độc lập hoặc tích hợp: Dễ dàng tích hợp vào các hệ thống hiện có.
• Cảm biến thông minh chuẩn Công nghiệp 4.0: Truy cập dữ liệu đo lường và chẩn đoán trực tiếp từ PLC, PC hoặc thiết bị di động.

3. Thông số kỹ thuật:

• Dải đo: 0.5 mm đến 27 mm (tùy thuộc vào cấu hình). Một nguồn khác cho thấy dải đo tối đa là 30mm. Cần kiểm tra tài liệu cụ thể của model DG1130-i4.
• Kích thước tối thiểu: 0.1 mm.
• Độ chính xác: ±0.008% (có thể khác nhau tùy thuộc vào điều kiện). Một nguồn khác chỉ ra độ phân giải 0.001 mm.
• Tốc độ quét: 600 scan/giây.
• Đầu ra analog (Tùy chọn): 0-10 Vdc (người dùng có thể điều chỉnh).
• Đầu vào xung tốc độ: Tối đa 250 kHz, 30V/50V.
• Đầu ra rơle: Có sẵn.
• Giao tiếp: RS232 MODBUS RTU, PROTON ASCII code hoặc máy in nhãn. Kết nối với màn hình Proton Products Cdi Display. Ethernet tiêu chuẩn.
• Nguồn cấp: 24 Vdc, 1A (tối đa).
• Nhiệt độ hoạt động: Phạm vi nhiệt độ có thể khác nhau, cần xem tài liệu cụ thể.
• Độ ẩm tương đối: Phạm vi độ ẩm có thể khác nhau, cần xem tài liệu cụ thể.
• Cấp bảo vệ: IP65, NEMA4.
• Kích thước đầu đo: Khoảng 290 x 63 x 175 mm.
• Trọng lượng đầu đo: Khoảng 5 kg.

4. Ứng dụng:

DG1130-i4 được sử dụng rộng rãi trong nhiều ngành công nghiệp để đo đường kính chính xác của các sản phẩm dạng trụ, bao gồm:

• Sản xuất dây và cáp: Đo đường kính dây kim loại, cáp điện, cáp quang trong quá trình sản xuất.
• Công nghiệp nhựa và cao su: Đo đường kính ống dẫn, ống tuýp, профиль đùn.
• Sản xuất kim loại: Đo đường kính thanh, ống kim loại.
• Công nghiệp xây dựng: Đo đường kính cốt thép, ống dẫn.
• Ngành y tế: Đo đường kính ống y tế, catheter.
• Kiểm soát chất lượng: Kiểm tra kích thước sản phẩm sau sản xuất.
• Các ứng dụng đo lường ngoại tuyến: Kiểm tra mẫu hoặc lô sản phẩm.
