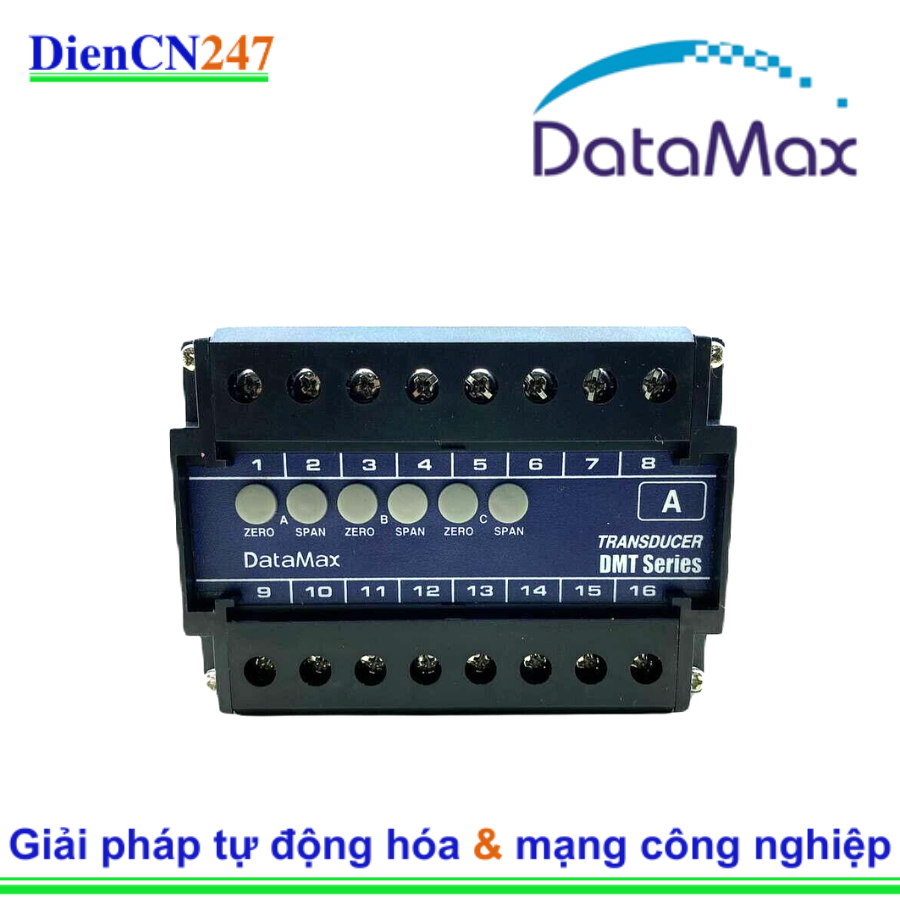

1. Giới thiệu của DMT-WR4U Datamax

Datamax Vietnam là một công ty chuyên về các giải pháp và thiết bị đo lường trong lĩnh vực tự động hóa công nghiệp tại Việt Nam. Dòng sản phẩm DMT của họ nổi bật với khả năng cung cấp các bộ chuyển đổi tín hiệu điện chất lượng cao. DMT-WR4U là một sản phẩm tiên tiến, đặc biệt hữu ích cho các hệ thống điện ba pha không cân bằng, nơi cần theo dõi cùng lúc nhiều thông số điện quan trọng để đảm bảo vận hành hiệu quả và an toàn.

2. Đặc trưng nổi bật

DMT-WR4U sở hữu những đặc điểm kỹ thuật giúp nó trở thành một giải pháp mạnh mẽ và linh hoạt cho việc giám sát điện năng:

• Đo lường đa thông số: Khác với các bộ chuyển đổi dòng điện (DMT-A3) hay điện áp (DMT-V3) đơn lẻ, DMT-WR4U có khả năng đo lường đồng thời nhiều thông số điện trong hệ thống ba pha, bao gồm:
  • Điện áp (Voltage)
  • Dòng điện (Current)
  • Công suất hoạt động (Active Power - Watt)
  • Công suất phản kháng (Reactive Power - Var)
  • Tần số (Frequency)
  • Hệ số công suất (Power Factor)
• Hệ thống điện 3 pha 4 dây không cân bằng: Được thiết kế để hoạt động chính xác ngay cả trong các hệ thống điện 3 pha không cân bằng, phổ biến trong nhiều môi trường công nghiệp.
• Đầu vào chuẩn: Hỗ trợ các dải đầu vào dòng điện (thường là 1A hoặc 5A AC qua biến dòng) và điện áp (thường là 110V, 300V hoặc 500V AC).
• Đầu ra analog linh hoạt: Cung cấp nhiều tùy chọn đầu ra analog, phổ biến là 2 x 4-20mA, cho phép tích hợp dễ dàng với PLC, SCADA, DCS hoặc các bộ ghi dữ liệu công nghiệp. Một số phiên bản có thể hỗ trợ 0-10V, relay hoặc NPN/PNP.
• Đo lường True RMS: Đảm bảo độ chính xác cao ngay cả khi dạng sóng điện bị méo mó do các tải phi tuyến tính hoặc sóng hài, mang lại dữ liệu đáng tin cậy.
• Độ chính xác cao: Thường đạt cấp chính xác ±0.2% R.O., cung cấp dữ liệu đo lường chính xác cho việc phân tích và điều khiển.
• Cách ly tín hiệu mạnh mẽ: Cung cấp khả năng cách ly điện lên tới 1500 VAC giữa đầu vào, đầu ra và nguồn cấp, đảm bảo an toàn, chống nhiễu và bảo vệ thiết bị.
• Thiết kế công nghiệp: Vỏ làm từ nhựa ABS chống cháy, thiết kế nhỏ gọn và dễ dàng lắp đặt trên thanh ray DIN trong tủ điều khiển tiêu chuẩn.
• Nguồn cấp linh hoạt: Hỗ trợ nhiều tùy chọn nguồn cấp phụ, bao gồm cả AC (ví dụ: 85-265V AC) và DC (ví dụ: 24VDC, 48VDC, 110VDC, 220VDC).

3. Thông số kỹ thuật tiêu biểu

Các thông số kỹ thuật chính của DMT-WR4U thường bao gồm:

• Loại thiết bị: Bộ chuyển đổi đa năng (Multi-Transducer)
• Hệ thống điện: 3 pha 4 dây không cân bằng
• Đầu vào dòng điện: 1A AC hoặc 5A AC (qua biến dòng)
• Đầu vào điện áp: 110V AC, 300V AC, 500V AC (hoặc các dải tùy chọn khác)
• Đầu ra tín hiệu: 2 x 4-20mA DC (hoặc các tùy chọn khác như 0-10V, relay, NPN/PNP)
• Đo lường: True RMS
• Độ chính xác: ±0.2% R.O.
• Tần số hoạt động: 50 Hz / 60 Hz (dải 45-65 Hz)
• Nguồn cấp phụ: AC 85-265V hoặc DC 24V, 48V, 110V, 220V
• Cách ly tín hiệu: 1500 VAC (giữa input/output/power)
• Vật liệu vỏ: Nhựa ABS chống cháy
• Nhiệt độ hoạt động: -10°C đến 70°C
• Nhiệt độ lưu trữ: -25°C đến 85°C
• Lắp đặt: DIN rail
• Cấp bảo vệ: IP20

4. Ứng dụng

DMT-WR4U Datamax là một công cụ mạnh mẽ, được ứng dụng rộng rãi trong các hệ thống giám sát và quản lý điện năng phức tạp:

• Hệ thống quản lý năng lượng (EMS): Thu thập dữ liệu toàn diện về điện áp, dòng điện và công suất để phân tích hiệu suất năng lượng, tính toán chi phí và tối ưu hóa sử dụng điện trong các nhà máy, tòa nhà lớn.
• Trung tâm điều khiển và giám sát (SCADA/DCS): Cung cấp dữ liệu điện thời gian thực cho các hệ thống SCADA/DCS để giám sát tổng thể mạng lưới điện, phát hiện sự cố và điều khiển từ xa.
• Hệ thống năng lượng tái tạo: Theo dõi hiệu suất hoạt động của các hệ thống điện mặt trời, điện gió bằng cách đo lường các thông số đầu ra của chúng.
• Tủ điều khiển tự động hóa: Tích hợp vào các tủ điều khiển của máy móc, dây chuyền sản xuất để giám sát tải điện, đảm bảo vận hành ổn định và an toàn.
• Giám sát chất lượng điện năng: Phát hiện các vấn đề về chất lượng điện như sụt áp, quá áp, mất cân bằng pha, sóng hài, giúp bảo vệ thiết bị và duy trì hoạt động liên tục.
• Hệ thống HVAC và xử lý nước: Đảm bảo vận hành ổn định và tiết kiệm năng lượng cho các thiết bị lớn như bơm, quạt, máy nén trong các hệ thống này.
