1. Giới thiệu DOL-2312-G10MMA3 SICK

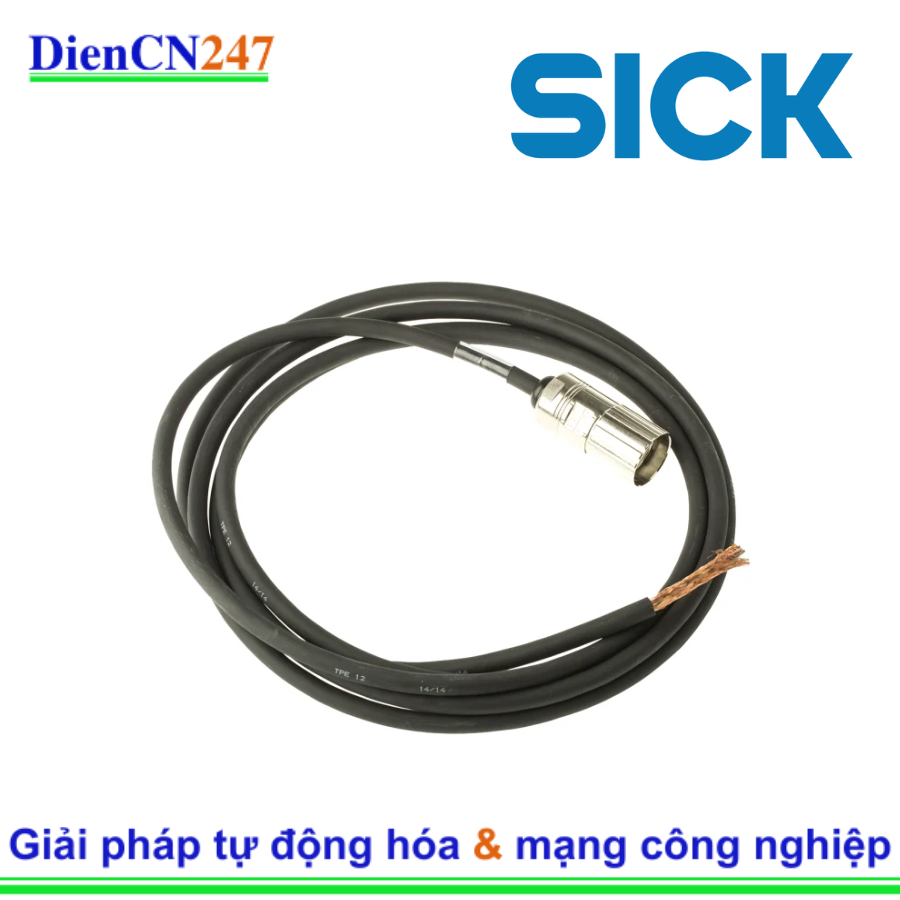

DOL-2312-G10MMA3 (Order no: 2029215) là một cáp kết nối chất lượng cao từ SICK, nhà sản xuất hàng đầu thế giới về cảm biến và giải pháp cảm biến thông minh cho các ứng dụng công nghiệp. Cáp này được thiết kế để kết nối các cảm biến và thiết bị truyền động với bộ điều khiển hoặc các thiết bị khác trong hệ thống tự động hóa. Với một đầu là đầu nối cái M23 12 chân và đầu còn lại là dây tự do (flying leads), cùng với chiều dài 10 mét, DOL-2312-G10MMA3 cung cấp một giải pháp kết nối đáng tin cậy và linh hoạt, đặc biệt phù hợp cho các ứng dụng đòi hỏi độ bền cao và khả năng truyền tín hiệu chính xác.
2. Đặc trưng nổi bật
Cáp kết nối DOL-2312-G10MMA3 SICK sở hữu nhiều đặc điểm nổi bật, tối ưu cho môi trường công nghiệp:
Độ bền cơ học cao: Lớp vỏ cáp làm từ PUR (Polyurethane) không chứa halogen màu đen, có khả năng chống mài mòn, chống dầu, chất làm mát và chất bôi trơn rất tốt. Điều này làm cho cáp lý tưởng cho các ngành công nghiệp sử dụng nhiều hóa chất.
Chống chịu môi trường khắc nghiệt: Đạt cấp bảo vệ IP66 và IP67, cáp chống bụi hoàn toàn và chịu được nước bắn mạnh hoặc ngâm nước tạm thời, đảm bảo hoạt động ổn định trong các điều kiện môi trường khó khăn.
Phù hợp với xích dẫn cáp (Drag Chain): Thiết kế cáp cho phép khả năng uốn cong cao (hơn 5 triệu chu kỳ uốn), rất lý tưởng cho các ứng dụng di chuyển liên tục như trong robot hoặc máy móc có xích dẫn cáp.
Chống nhiễu hiệu quả: Cáp được bọc chống nhiễu (shielded), giúp đảm bảo truyền tín hiệu ổn định và chính xác, đặc biệt quan trọng cho các tín hiệu bộ mã hóa (encoder) gia tăng.
Không chứa Halogen và Silicone: Đảm bảo an toàn hơn trong trường hợp hỏa hoạn và không gây ảnh hưởng đến các quy trình sản xuất nhạy cảm.
Đa năng: Với 12 dây dẫn bên trong, cáp này phù hợp cho việc truyền tải nhiều tín hiệu khác nhau, bao gồm cả tín hiệu nguồn và tín hiệu dữ liệu.
3. Thông số kỹ thuật chính
Dưới đây là các thông số kỹ thuật tiêu biểu của DOL-2312-G10MMA3 SICK:
Loại cáp: Cáp kết nối cảm biến/thiết bị truyền động
Đầu nối A: Đầu nối cái M23, 12 chân, thẳng
Đầu nối B: Dây tự do (Flying leads)
Chiều dài cáp: 10 m
Vật liệu vỏ cáp: PUR (Polyurethane), không chứa halogen
Màu vỏ cáp: Đen
Đường kính cáp: 7.8 mm
Tiết diện lõi dẫn:
4 x 2 x 0.25 mm² (cặp xoắn)
2 x 0.5 mm²
2 x 0.14 mm²
Chống nhiễu: Có (Shielded)
Phạm vi nhiệt độ hoạt động: Thường từ -30°C đến +90°C (cố định) và -25°C đến +90°C (di động)
Điện áp định mức: ≤ 160 V
Dòng điện tải: 7 A
Cấp bảo vệ: IP66 / IP67 (khi đầu nối được vặn chặt)
Bán kính uốn tối thiểu:
Cố định: > 5 x đường kính cáp
Xích dẫn cáp: > 7.5 x đường kính cáp
Tín hiệu hỗ trợ: Tín hiệu gia tăng (Incremental) - thường dùng cho bộ mã hóa (encoders).
4. Ứng dụng
Cáp DOL-2312-G10MMA3 SICK được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp, đặc biệt là nơi cần kết nối các cảm biến và bộ mã hóa với độ tin cậy cao:
Kết nối Bộ mã hóa (Encoders): Là cáp kết nối tiêu chuẩn cho các bộ mã hóa gia tăng của SICK (như DFS60, DBS60) có cổng M23 12 chân, đảm bảo truyền tải dữ liệu vị trí và tốc độ chính xác.
Hệ thống tự động hóa và robot: Dùng để kết nối các cảm biến, bộ truyền động trên robot, máy móc CNC, hệ thống băng tải, nơi cáp phải chịu chuyển động liên tục và ma sát.
Máy công cụ: Trong các máy gia công, máy ép, nơi có dầu, chất làm mát và bụi bẩn, cáp vẫn duy trì hiệu suất ổn định.
Ngành công nghiệp thực phẩm và đồ uống: Mặc dù không phải là cáp vệ sinh, khả năng chống nước và không chứa halogen giúp nó phù hợp với các khu vực yêu cầu cao về vật liệu và vệ sinh.
Công nghệ nhà kho và logistics: Kết nối các cảm biến trên xe tự hành (AGV), hệ thống phân loại, nơi cáp cần độ bền và khả năng chịu mài mòn.
