1. Giới thiệu chung về CS Instruments DP 500

CS Instruments GmbH là một nhà sản xuất của Đức chuyên về các thiết bị đo lường và phân tích cho hệ thống khí nén và khí kỹ thuật. Với hơn 20 năm kinh nghiệm, hãng nổi tiếng với các sản phẩm chất lượng cao, độ chính xác tin cậy và sự đổi mới trong công nghệ đo lường.

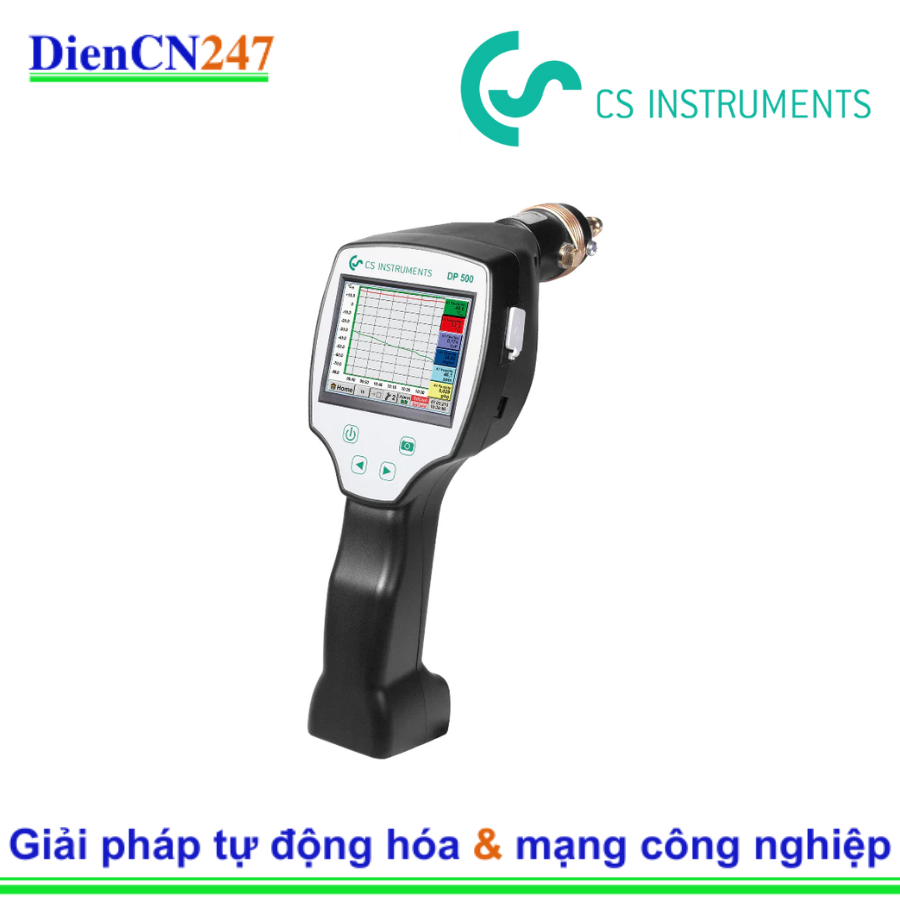

DP 500 (P/N: 06000500) là một máy đo điểm sương cầm tay (portable dew point meter) với khả năng ghi dữ liệu, được thiết kế đặc biệt để giám sát và phân tích độ ẩm trong hệ thống khí nén và các loại khí công nghiệp khác. Nó là một công cụ lý tưởng để kiểm tra nhanh chóng và xác định chất lượng khí nén theo tiêu chuẩn ISO 8573-1.

2. Đặc trưng nổi bật

• Kết hợp đo điểm sương và áp suất: DP 500 là một thiết bị độc đáo tích hợp cảm biến điểm sương và cảm biến áp suất trong cùng một thiết bị. Điều này cho phép người dùng không chỉ đo điểm sương thực tế mà còn tính toán điểm sương ở áp suất khí quyển (atm. dew point) và các thông số khác liên quan đến chất lượng khí nén.
• Màn hình cảm ứng màu lớn: Trang bị màn hình cảm ứng 3.5 inch, giúp thao tác dễ dàng, hiển thị rõ ràng các giá trị đo và biểu đồ.
• Ghi dữ liệu tích hợp: Có khả năng lưu trữ lên đến 100 triệu giá trị đo, bao gồm cả ngày giờ đo, vị trí đo và tên người dùng. Dữ liệu này có thể được đọc ra qua USB hoặc Bluetooth.
• Phòng đo tích hợp (Integrated measuring chamber): Phòng đo được thiết kế đặc biệt, cho phép lấy mẫu nhanh chóng và giảm thiểu thời gian phản hồi của cảm biến, đặc biệt khi chuyển từ môi trường ẩm sang môi trường khô.
• Phạm vi đo rộng: Có khả năng đo điểm sương từ -80 °Ctd đến +20 °Ctd (điểm sương áp lực), bao phủ hầu hết các ứng dụng khí nén công nghiệp.
• Cảm biến ổn định và chính xác: Sử dụng cảm biến điểm sương Polymer, cung cấp độ chính xác và độ ổn định cao, không bị trôi (drift-free).
• Hỗ trợ kết nối máy ảnh kỹ thuật số bên ngoài: Cho phép người dùng chụp ảnh các điểm đo và lưu trữ cùng với dữ liệu đo, hữu ích cho việc tài liệu hóa và kiểm tra sau này.
• Hỗ trợ cổng Modbus: Có thể sử dụng như một cảm biến cố định thông qua cổng Modbus RTU, cho phép tích hợp vào hệ thống giám sát liên tục.

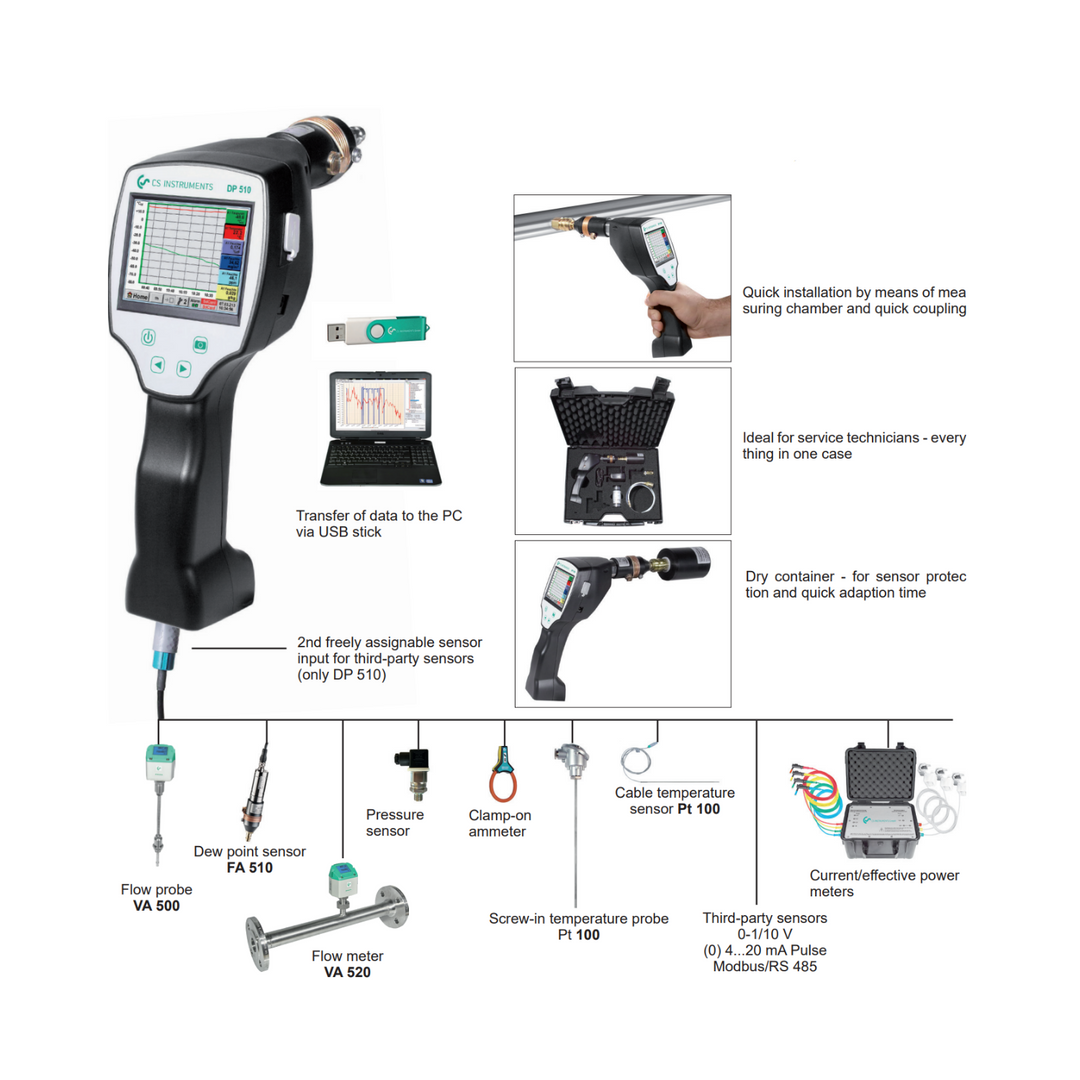

• Tùy chọn kết nối thêm cảm biến: Có thể kết nối thêm các cảm biến bên ngoài như cảm biến dòng chảy (flow sensors) hoặc các cảm biến dòng xoáy (vortex sensors) để đo lưu lượng khí nén, mở rộng khả năng giám sát.
• Phần mềm phân tích dữ liệu chuyên nghiệp: Đi kèm với phần mềm "CS-Soft Basic" để đọc dữ liệu, tạo báo cáo và phân tích kết quả đo trên máy tính.

3. Thông số kỹ thuật

• Tham số đo: Điểm sương (°Ctd / °Ftd), áp suất (bar / psi), nhiệt độ (°C / °F), và tính toán điểm sương khí quyển (°Catm / °Fatm).
• Phạm vi đo điểm sương: -80 ... +20 °Ctd (điểm sương áp lực).
• Độ chính xác điểm sương: ± 2 °Ctd.
• Phạm vi đo áp suất: 0 ... 16 bar (quá áp, 232 psi).
• Độ chính xác áp suất: ± 0.2 bar.
• Nguyên lý cảm biến điểm sương: Polymer.
• Màn hình: Màn hình cảm ứng màu 3.5 inch.
• Bộ nhớ trong: 100,000,000 giá trị đo.
• Giao diện: USB, Bluetooth (tùy chọn), Modbus RTU (qua cổng USB).
• Nguồn cấp: Pin sạc Li-Ion (thời gian hoạt động lên đến 10-12 giờ) hoặc bộ cấp nguồn AC.
• Kết nối khí nén: Quick connect, tiêu chuẩn DN4 / DN6 / DN8 (ví dụ: DN6 / 1/4").
• Nhiệt độ hoạt động: -20 °C đến +70 °C.
• Cấp bảo vệ: IP65 (với vỏ bọc).
• Vỏ bọc: ABS.
• Kích thước (H x W x D): Khoảng 150 x 100 x 60 mm.
• Trọng lượng: Khoảng 400 g.

4. Ứng dụng

CS Instruments DP 500 là một công cụ thiết yếu cho việc quản lý và tối ưu hóa hệ thống khí nén trong nhiều ngành công nghiệp:

• Kiểm tra và giám sát chất lượng khí nén: Đảm bảo khí nén đạt tiêu chuẩn ISO 8573-1 về độ ẩm, áp suất, phục vụ cho các ứng dụng nhạy cảm.
• Phát hiện rò rỉ và sự cố trong máy sấy khí: Giúp xác định hiệu suất của máy sấy khí (máy sấy hấp thụ, máy sấy lạnh) và phát hiện sớm các sự cố hoặc rò rỉ.
• Đánh giá hiệu suất hệ thống khí nén: Hỗ trợ tối ưu hóa năng lượng bằng cách đảm bảo khí nén được sấy khô hiệu quả, tránh lãng phí năng lượng cho việc loại bỏ độ ẩm không cần thiết.
• Kiểm tra điểm lấy mẫu trong các nhà máy: Cho phép kỹ thuật viên dễ dàng di chuyển và kiểm tra chất lượng khí nén tại nhiều điểm khác nhau trong nhà máy.
• Kiểm soát chất lượng trong sản xuất: Đảm bảo khí nén khô và sạch được sử dụng trong các quy trình sản xuất nhạy cảm như điện tử, dược phẩm, thực phẩm và đồ uống, sơn phủ.
• Giám sát chất lượng khí trong phòng thí nghiệm: Kiểm tra khí bảo vệ, khí công cụ hoặc khí mẫu.
• Kiểm tra khí y tế: Đảm bảo khí nén sử dụng trong các thiết bị y tế đáp ứng các tiêu chuẩn về độ khô.
  • Các nhà cung cấp dịch vụ khí nén: Sử dụng để cung cấp dịch vụ kiểm tra chất lượng khí nén cho khách hàng.
