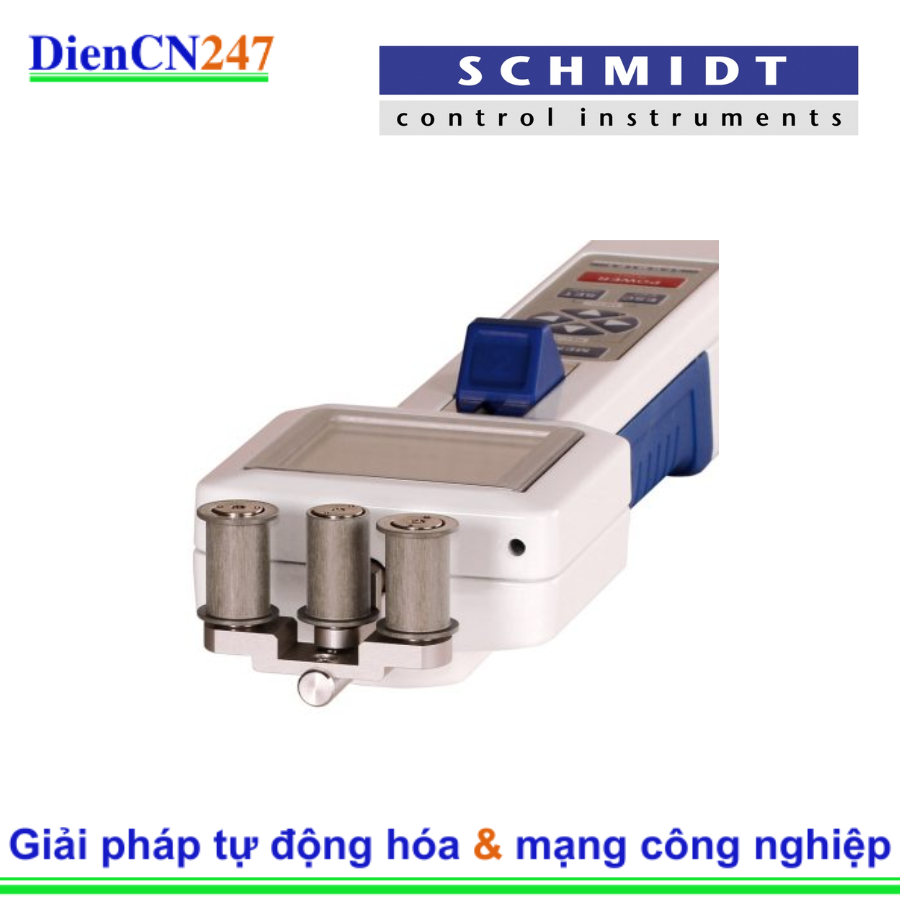

1. Giới thiệuv500 Hans-Schmidt

DTXB-500 là một model thuộc dòng sản phẩm DTXB Series của hãng Hans-Schmidt (Đức), nổi tiếng với các thiết bị đo lường chính xác trong tự động hóa công nghiệp. Thiết bị này sử dụng nguyên lý cầu đo biến dạng (Strain Gauge Bridge) để chuyển đổi lực căng vật liệu thành tín hiệu điện tử, cung cấp kết quả đo nhanh chóng và độ tin cậy cao. Nó rất quan trọng trong việc kiểm soát chất lượng và tối ưu hóa quy trình sản xuất đòi hỏi sự đồng đều về lực căng.

2. Đặc trưng nổi bật

• Độ chính xác và độ nhạy cao: Thiết bị cung cấp kết quả đo chính xác, với sai số nhỏ, đặc biệt quan trọng trong các ứng dụng cần kiểm soát lực căng chặt chẽ.
• Thiết kế cầm tay tiện lợi: Vỏ được làm từ hợp kim nhôm đúc, giúp thiết bị bền bỉ, chịu được môi trường công nghiệp và dễ dàng sử dụng bằng tay để đo tại nhiều vị trí khác nhau.
• Màn hình LCD đồ họa có đèn nền: Hiển thị lớn, dễ đọc, với khả năng xoay tự động 90° để tối ưu góc nhìn cho người dùng.
• Đa dạng chế độ hiển thị: Hiển thị số, hiển thị số kèm biểu đồ thanh (bargraph), và hiển thị đồ thị theo thời gian (Time-Tension graph).
• Bộ nhớ lớn và kết nối USB: Có khả năng lưu trữ tới 60.000 giá trị đo và có cổng ra USB kèm theo phần mềm Tension Inspect để phân tích dữ liệu trên máy tính.
• Tự động bù điểm 0 (Auto Zero-Setting): Sử dụng cảm biến trọng lực tích hợp để tự động đặt lại điểm 0 ở mọi vị trí đo, đảm bảo kết quả chính xác.
• Bộ nhớ đường cong vật liệu: Lưu trữ tới 11 đường cong hiệu chuẩn (2 đường cong mặc định của Schmidt và 9 đường cong tùy chỉnh) để đạt độ chính xác cao nhất với các vật liệu khác nhau.

3. Thông số kỹ thuật chính

• Phạm vi đo: $\text{5.0 – 500.0 cN}$ (centinewtons).
• Độ phân giải: $\text{0.1 cN}$.
• Độ chính xác: $\pm \text{0.5\%}$ full scale $\pm 1$ chữ số (đối với PA trong khoảng $5\%$ đến $100\%$ full scale).
• Nguyên lý đo: Cầu đo biến dạng (Strain Gauge Bridge).
• Tần số lấy mẫu nội bộ: $\text{Max. 8 kHz}$.
• Bảo vệ quá tải: $\text{100\%}$ full scale.
• Đơn vị đo: Có thể chuyển đổi giữa $\text{cN, daN, g, kg, N, lb}$.
• Con lăn đo: Chiều rộng con lăn đa dạng (ví dụ: $\text{7, 10, 15, 20 mm}$), đầu đo rộng $\text{55 mm}$.
• Nguồn cấp: Bộ tích điện LiPo (thời gian sử dụng liên tục khoảng $\text{40 h}$).
• Nhiệt độ hoạt động: $\text{10 – 45 °C}$.

4. Ứng dụng tiêu biểu

Thiết bị DTXB-500 được ứng dụng rộng rãi trong các ngành công nghiệp sản xuất và kiểm soát chất lượng, bao gồm:

• Ngành dệt may và sợi: Đo lực căng của sợi chỉ, sợi thô, và băng vải trong quá trình cuộn, dệt, và se sợi để đảm bảo chất lượng đồng đều của sản phẩm cuối.
• Sản xuất cáp và dây điện: Kiểm tra lực căng của dây đồng, dây thép, và cáp quang trong quá trình kéo, bện, và quấn cuộn, giúp tránh đứt gãy hoặc biến dạng vật liệu.
• Sản xuất vật liệu màng: Đo lực căng của màng phim, giấy bạc, và phôi nhựa trong các dây chuyền đóng gói, in ấn hoặc cán màng.
• Tự động hóa công nghiệp: Sử dụng như một công cụ hiệu chuẩn và kiểm tra nhanh chóng trong các hệ thống máy móc cơ điện và dây chuyền sản xuất đòi hỏi độ chính xác cao về lực căng.
