1. Giới thiệu về EK1100 Beckhoff

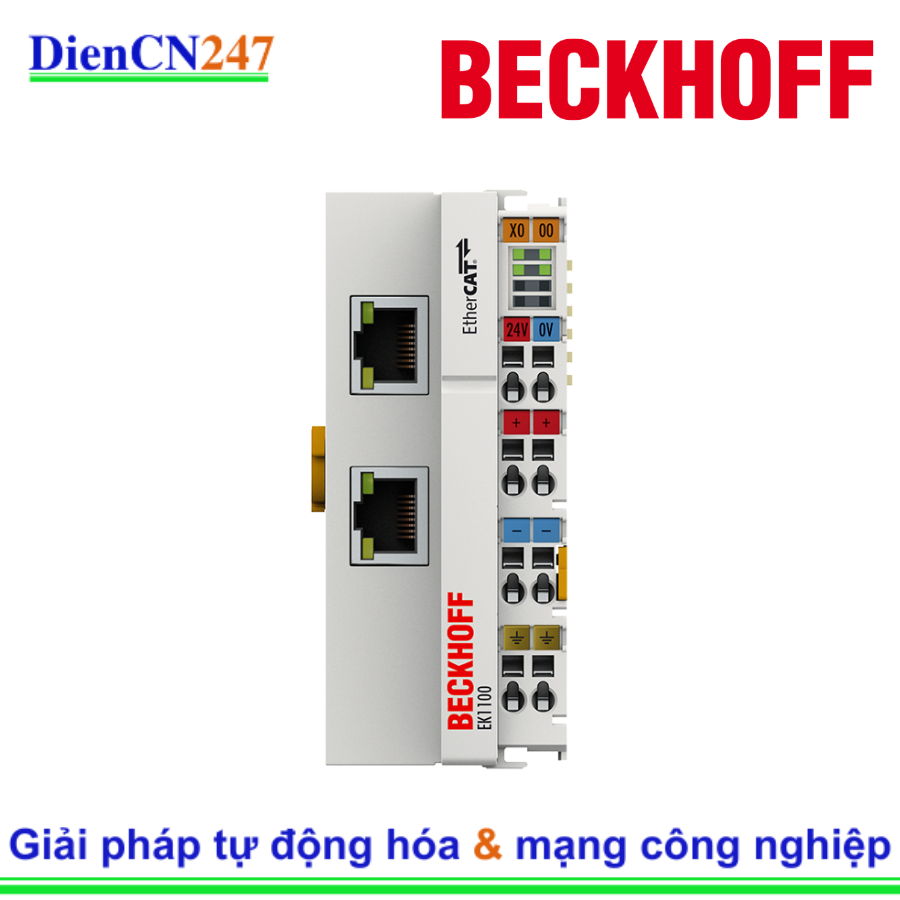

EK1100 là bộ ghép nối EtherCAT (EtherCAT Coupler) cơ bản và phổ biến nhất trong hệ sinh thái của Beckhoff. Thiết bị này đóng vai trò là "cửa ngõ" kết nối giao thức EtherCAT cấp cao với các module tín hiệu điện tử (EtherCAT Terminals) ở cấp thấp hơn.

Với thiết kế nhỏ gọn và khả năng truyền tải dữ liệu cực nhanh, EK1100 giúp chuyển đổi các tín hiệu từ telegram Ethernet sang hệ thống bus nội bộ (E-bus), tạo nên một hệ thống điều khiển thời gian thực mạnh mẽ.

2. Đặc trưng nổi bật

Sự thành công của EK1100 đến từ những đặc điểm thiết kế ưu việt, phù hợp với môi trường công nghiệp khắt khe:

• Tốc độ xử lý cực cao: Tận dụng tối đa băng thông của EtherCAT, cho phép truyền dữ liệu với độ trễ gần như bằng không.
• Khả năng mở rộng linh hoạt: Bạn có thể kết nối lên đến 65.535 thiết bị EtherCAT trong một mạng lưới, giúp việc mở rộng hệ thống trở nên không giới hạn.
• Lắp đặt đơn giản: Thiết kế dạng module hỗ trợ gắn trên thanh ray (DIN rail). Việc kết nối các EtherCAT Terminals chỉ đơn giản là ghép chúng lại với nhau qua hệ thống tiếp điểm có sẵn.
• Chẩn đoán thông minh: Hệ thống đèn LED tích hợp trên mặt trước thiết bị giúp kỹ thuật viên nhanh chóng nhận diện trạng thái nguồn, trạng thái kết nối mạng và lỗi hệ thống.

3. Thông số kỹ thuật

Dưới đây là các thông số cốt lõi mà người dùng cần lưu ý khi thiết kế hệ thống:

• Giao thức truyền thông: EtherCAT.
• Giao diện kết nối: 2 cổng RJ45 (cho phép kết nối nối tiếp - daisy chain).
• Khoảng cách giữa các trạm: Tối đa 100m thông qua cáp Ethernet tiêu chuẩn (CAT5e trở lên).
• Nguồn cấp: 24V DC.
• Dòng điện cấp cho E-bus: 2000 mA (Dùng để nuôi các module tín hiệu đi kèm).
• Khả năng chống nhiễu: Đạt tiêu chuẩn điện từ trường (EMC) khắt khe, đảm bảo hoạt động ổn định trong nhà máy.

4. Ứng dụng

EK1100 là lựa chọn hàng đầu trong các dự án tự động hóa đòi hỏi độ chính xác và tốc độ cao:

• Hệ thống điều khiển máy móc: Sử dụng trong các máy đóng gói, máy cắt CNC, hoặc robot công nghiệp nơi các lệnh điều khiển cần được thực thi trong vài phần nghìn giây.
• Dây chuyền sản xuất tự động: Kết nối các cảm biến và cơ cấu chấp hành (Actuator) về bộ điều khiển trung tâm (PLC/PC-based Control).
• Xử lý tín hiệu tập trung: Gom toàn bộ dữ liệu I/O từ nhiều vị trí khác nhau về một đầu mối duy nhất qua cáp mạng, giúp tiết kiệm chi phí dây dẫn đáng kể.
