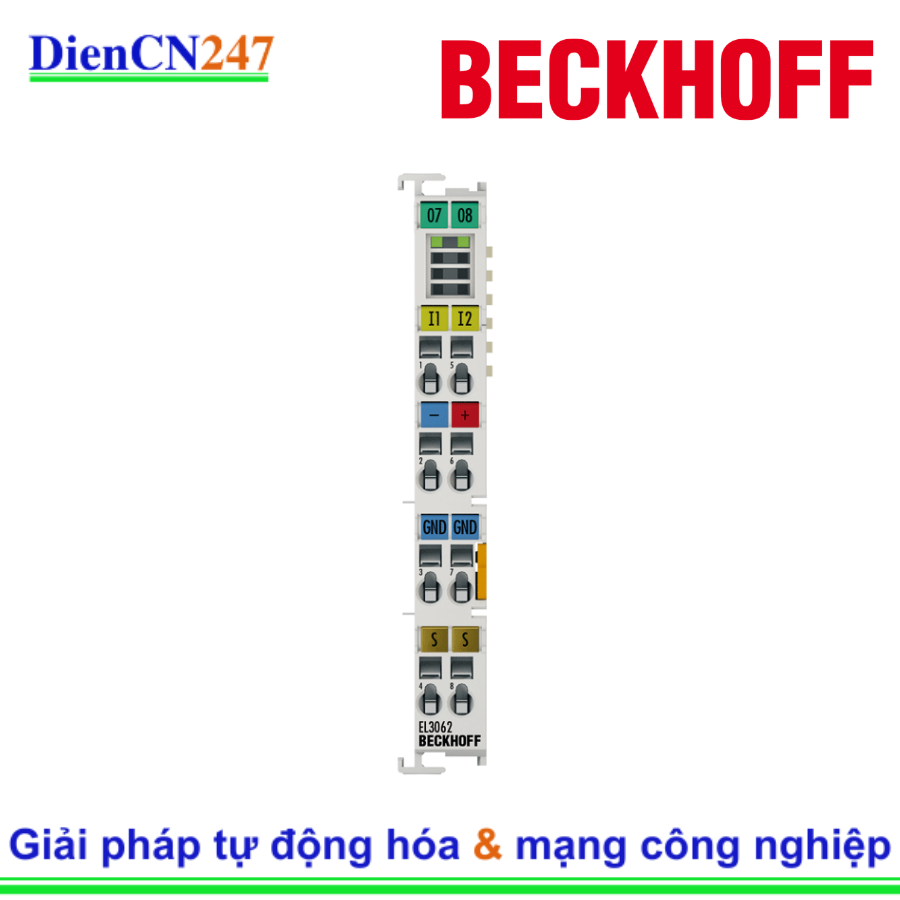

1. Giới thiệu về EL3062 Beckhoff

EL3062 là một module đầu vào tương tự (Analog Input Terminal) thuộc hệ thống EtherCAT I/O của Beckhoff. Thiết bị này được thiết kế để xử lý các tín hiệu điện áp trong dải từ 0 đến 10 V.

Với khả năng truyền tải dữ liệu cực nhanh thông qua giao thức EtherCAT, EL3062 đóng vai trò là "mắt xích" quan trọng giúp bộ điều khiển trung tâm (PLC/IPC) tiếp nhận dữ liệu chính xác từ các cảm biến ngoại vi trong môi trường công nghiệp.

2. Đặc trưng nổi bật

Module EL3062 sở hữu nhiều ưu điểm giúp tối ưu hóa hệ thống tự động hóa:

• Độ phân giải cao: Xử lý tín hiệu với độ chính xác 12 bit, đảm bảo sai số thấp nhất khi chuyển đổi dữ liệu.
• Thiết kế 2 kênh độc lập: Cho phép kết nối đồng thời hai thiết bị đo lường khác nhau trên cùng một module, giúp tiết kiệm không gian lắp đặt trên thanh ray (DIN rail).
• Công nghệ EtherCAT: Tận dụng tốc độ truyền thông vượt trội, độ trễ cực thấp và khả năng đồng bộ hóa thời gian thực (Distributed Clocks).
• Đèn LED trạng thái: Tích hợp hệ thống đèn báo giúp kỹ thuật viên dễ dàng chẩn đoán lỗi tại chỗ hoặc kiểm tra tình trạng kết nối của từng kênh.
• Khả năng chống nhiễu: Được thiết kế để hoạt động ổn định trong môi trường nhà máy có nhiều nhiễu điện từ.

3. Thông số kỹ thuật

Dưới đây là những thông số cốt lõi mà bạn cần lưu ý khi thiết kế hệ thống với EL3062:

• Số lượng kênh: 2 đầu vào tương tự.
• Dải tín hiệu vào: 0...10 V DC.
• Độ phân giải: 12 bit.
• Trở kháng nội tại: Lớn hơn 200 kΩ.
• Sai số đo lường: Thường thấp hơn ±0.3% so với giá trị toàn dải (Full Scale).
• Thời gian chuyển đổi: Khoảng 0.625 ms.
• Nguồn cấp: Sử dụng nguồn thông qua E-bus của hệ thống EtherCAT.
• Kết nối dây: Sử dụng công nghệ Push-in (tiết kiệm thời gian đấu nối không cần công cụ).

4. Ứng dụng

Nhờ sự linh hoạt và độ tin cậy cao, EL3062 được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Giám sát cảm biến: Kết nối với các cảm biến áp suất, cảm biến khoảng cách hoặc cảm biến mức có đầu ra điện áp 0-10V.
• Điều khiển hệ thống HVAC: Theo dõi nhiệt độ và độ ẩm trong các tòa nhà thông minh hoặc hệ thống phòng sạch.
• Ngành sản xuất máy móc: Sử dụng trong các máy CNC, máy đóng gói để phản hồi vị trí hoặc lực ép từ các thiết bị đo.
• Năng lượng tái tạo: Giám sát điện áp đầu ra trong các hệ thống điện mặt trời hoặc tuabin gió quy mô nhỏ.
