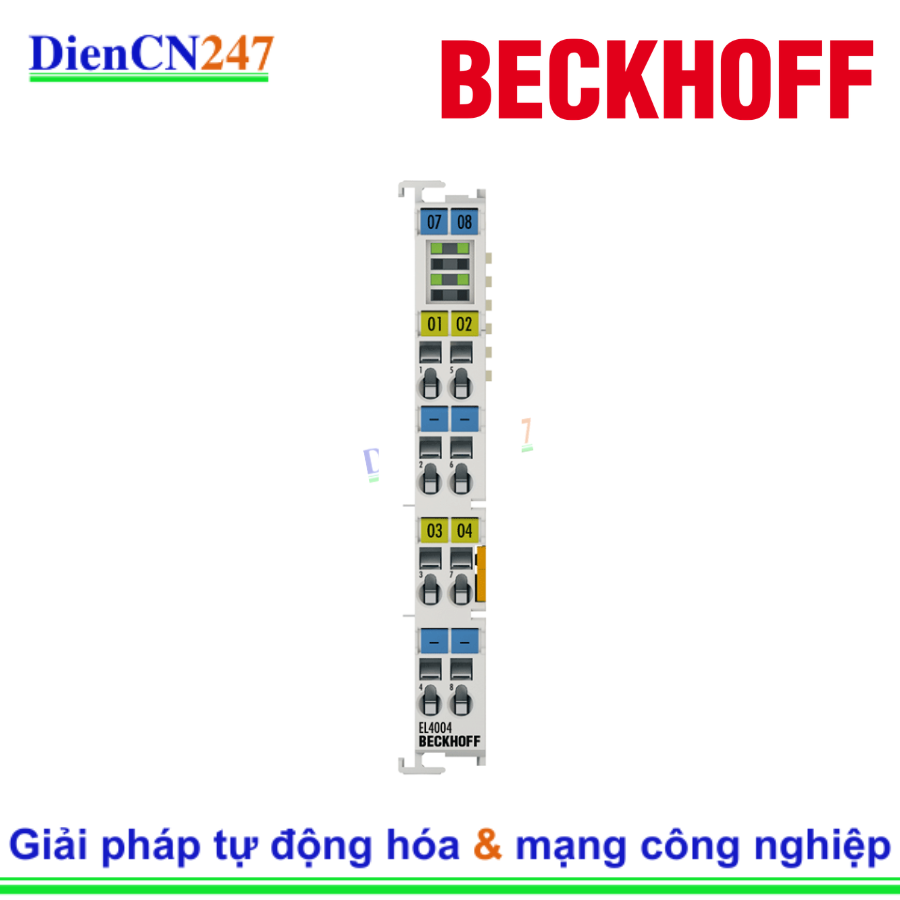

1. Giới thiệu về EL4004 Beckhoff

Beckhoff EL4004 là một module đầu ra analog (Analog Output) thuộc hệ thống EtherCAT Terminal cao cấp. Thiết bị này được thiết kế để chuyển đổi các tín hiệu điều khiển số từ bộ lập trình thành tín hiệu điện áp analog chính xác.

Với thiết kế dạng terminal gắn trên thanh ray (DIN rail), EL4004 đóng vai trò là cầu nối quan trọng trong các hệ thống tự động hóa công nghiệp, cho phép điều khiển các thiết bị ngoại vi đòi hỏi sự thay đổi liên tục về điện áp. Việc sử dụng giao thức EtherCAT giúp module này đạt tốc độ truyền thông cực nhanh và độ trễ thấp, đáp ứng các yêu cầu khắt khe nhất của nền công nghiệp 4.0.

2. Đặc trưng nổi bật

Module EL4004 sở hữu nhiều ưu điểm vượt trội giúp tối ưu hóa hiệu suất vận hành:

• Độ phân giải cao: Với khả năng xử lý tín hiệu 12 bit, thiết bị đảm bảo sự mượt mà và chính xác trong việc điều chỉnh điện áp đầu ra.
• Thiết kế 4 kênh độc lập: Tích hợp 4 cổng ra trong một kích thước nhỏ gọn chỉ 12mm, giúp tiết kiệm không gian lắp đặt tối đa trong tủ điện.
• Giao tiếp EtherCAT mạnh mẽ: Tận dụng băng thông lớn của EtherCAT để cập nhật dữ liệu thời gian thực, giúp hệ thống phản hồi ngay lập tức với các thay đổi từ chương trình điều khiển.
• Tính ổn định cao: Khả năng chống nhiễu tốt và hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
• Trạng thái hiển thị rõ ràng: Hệ thống đèn LED tích hợp giúp kỹ thuật viên dễ dàng theo dõi trạng thái hoạt động và chẩn đoán lỗi tại chỗ.

3. Thông số kỹ thuật

Để đảm bảo lựa chọn đúng thiết bị cho hệ thống, dưới đây là các thông số kỹ thuật cơ bản của EL4004:

• Số lượng đầu ra: 4 kênh Analog.
• Dải tín hiệu đầu ra: 0 đến 10 V DC.
• Độ phân giải: 12 bit.
• Sai số phép đo: Thấp hơn ±0.1% so với giá trị cuối dải đo.
• Nguồn cấp: Lấy trực tiếp từ E-bus của hệ thống EtherCAT.
• Tải đầu ra: Lớn hơn 5 kΩ (kháng trở tải).
• Thời gian chuyển đổi: Khoảng 1.5 ms.
• Kết nối dây: Công nghệ Push-in (lò xo) giúp lắp đặt dây dẫn nhanh chóng mà không cần dụng cụ.

4. Ứng dụng

Beckhoff EL4004 được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất và điều khiển nhờ khả năng linh hoạt:

• Điều khiển biến tần (VFD): Cung cấp tín hiệu điện áp từ 0-10V để điều chỉnh tốc độ động cơ trong các băng chuyền hoặc hệ thống bơm.
• Quản lý van điều khiển: Điều khiển vị trí đóng mở của các loại van tuyến tính trong ngành xử lý nước, thực phẩm hoặc hóa chất.
• Tự động hóa tòa nhà (BMS): Điều khiển độ sáng đèn (dimming) hoặc điều chỉnh công suất của các bộ điều hòa không khí lớn.
• Chế tạo máy: Sử dụng trong các máy CNC hoặc robot cần điều khiển chính xác các trục cơ cấu qua tín hiệu analog.
