1. Giới thiệu về Onicon F-1100-10-E5-1221

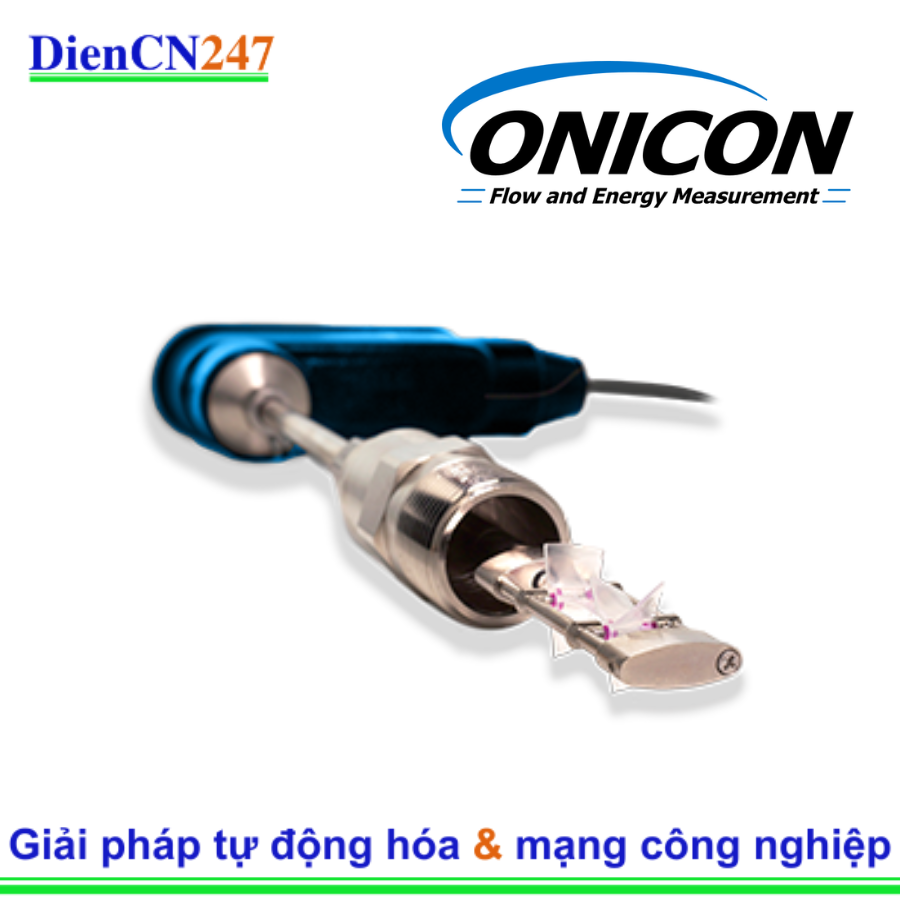

Onicon F-1100-10-E5-1221 là một cảm biến lưu lượng chèn (insertion flow meter) thuộc dòng F-1100 Series của ONICON Incorporated. ONICON là một nhà sản xuất hàng đầu của Mỹ, chuyên về các thiết bị đo lưu lượng và năng lượng BTU cho các hệ thống HVAC (Heating, Ventilation, and Air Conditioning) và các ứng dụng giám sát chất lỏng khác trong môi trường thương mại và công nghiệp.

Cảm biến F-1100-10-E5-1221 được thiết kế để đo lưu lượng nước hoặc các chất lỏng tương tự trong các đường ống lớn, nơi việc lắp đặt cảm biến kiểu nối tiếp (in-line) có thể tốn kém hoặc không khả thi. Thiết bị này hoạt động bằng cách chèn một đầu dò vào dòng chảy của chất lỏng, nơi nó sẽ cảm nhận và chuyển đổi tốc độ dòng chảy thành tín hiệu điện tử có thể đọc được.

2. Đặc trưng nổi bật

Onicon F-1100-10-E5-1221 sở hữu nhiều đặc điểm vượt trội, tối ưu hóa cho hiệu suất và độ tin cậy trong các hệ thống giám sát lưu lượng:

• Thiết kế chèn (Insertion Type): Cho phép lắp đặt và bảo trì dễ dàng trên các đường ống đang hoạt động (hot-tappable) thông qua một van bi, giảm thiểu thời gian ngừng hoạt động của hệ thống.
• Độ chính xác cao: Cung cấp độ chính xác ±1.0% trên toàn dải đo, đảm bảo dữ liệu lưu lượng đáng tin cậy cho việc kiểm soát và quản lý năng lượng.
• Dải đo rộng: Có khả năng đo lưu lượng với tỷ lệ 200:1, cho phép giám sát hiệu quả cả lưu lượng thấp và lưu lượng cao trong cùng một hệ thống.
• Tín hiệu đầu ra linh hoạt: Cung cấp đồng thời hai loại tín hiệu đầu ra:
• Tín hiệu xung không cách ly (Non-isolated Pulse Output): Tỷ lệ xung trực tiếp với lưu lượng, lý tưởng cho việc đếm tổng lưu lượng hoặc kết nối với các bộ điều khiển/ghi dữ liệu.
• Tín hiệu analog cách ly 4-20mA (Isolated 4-20mA Analog Output): Cung cấp tín hiệu tỷ lệ với lưu lượng tức thời, tương thích với hầu hết các hệ thống BMS (Building Management Systems), PLC, và SCADA.
• Lưỡi đo kép độc đáo (Dual-bladed Impeller): Cánh quạt hai lưỡi được thiết kế để hoạt động ổn định và chính xác ngay cả trong điều kiện dòng chảy không lý tưởng, đồng thời chống lại sự tích tụ của rác hoặc cặn bẩn tốt hơn so với các thiết kế cánh quạt thông thường.
• Vật liệu bền bỉ: Được chế tạo từ các vật liệu chống ăn mòn như thép không gỉ 316 (316 Stainless Steel) và Teflon, đảm bảo tuổi thọ cao và hoạt động ổn định trong môi trường nước.
• Dễ dàng lắp đặt và bảo trì: Cảm biến có thể được lắp đặt vào đường ống thông qua một ống nối ren NPT hoặc mối hàn, và có thể được tháo ra mà không cần xả toàn bộ hệ thống (khi sử dụng van bi chuyên dụng).

3. Giải mã mã sản phẩm F-1100-10-E5-1221 và Thông số kỹ thuật chính

Giải mã mã sản phẩm:

• F-1100: Chỉ dòng cảm biến lưu lượng chèn F-1100 Series.
• 10: Thường chỉ kích thước đường ống danh định tính bằng inch. Trong trường hợp này, "10" có thể ám chỉ cảm biến được tối ưu cho đường ống có đường kính 10 inch. (Cảm biến Onicon F-1100 thường được cấu hình cho các đường ống từ 2 inch trở lên).
• E5: Cho biết tùy chọn điện tử cụ thể. Thường liên quan đến loại đầu ra (pulse và 4-20mA) và có thể là điện áp cấp nguồn.
• 1221: Mã này là một chỉ số cụ thể về chiều dài thân cảm biến (stem length) và/hoặc các tùy chỉnh lắp đặt. Cần tham khảo datasheet để biết chính xác chiều dài và cấu hình này.

Thông số kỹ thuật chung của dòng F-1100 (và áp dụng cho F-1100-10-E5-1221):

• Môi chất đo: Nước lạnh, nước nóng, nước ngưng tụ, nước có glycol (max 60% glycol), nước biển, v.v. (tương thích với vật liệu).
• Phạm vi đường ống: Phù hợp cho đường ống từ 2 inch đến 72 inch (cụ thể mã này cho 10 inch).
• Tín hiệu đầu ra:
• Xung: Không cách ly, tần số tỷ lệ với lưu lượng.
• Analog: 4-20mA, cách ly, tỷ lệ với lưu lượng tức thời.
• Độ chính xác: ±1.0% trên toàn dải đo.
• Khả năng lặp lại: ±0.25%
• Tỷ lệ đo (Turndown Ratio): 200:1
• Áp suất làm việc tối đa: 400 psi (27.6 bar)
• Nhiệt độ môi chất tối đa: 240°F (115°C)
• Vật liệu ướt: Thép không gỉ 316, Teflon (PTFE), Vonfram Carbide (trục bi), Ceramic (bi), Viton (O-ring).
• Điện áp cấp nguồn: 10-30 VDC, 20 mA max.
• Kiểu lắp đặt: Chèn (Insertion), có ren NPT hoặc mối hàn, có thể hot-tap.
• Yêu cầu đường ống thẳng: 10 đường kính ống ở phía thượng lưu và 5 đường kính ống ở phía hạ lưu (để đảm bảo độ chính xác).

4. Ứng dụng

Onicon F-1100-10-E5-1221 được ứng dụng rộng rãi trong các hệ thống cần giám sát lưu lượng chất lỏng với độ chính xác cao và khả năng lắp đặt linh hoạt:

• Hệ thống HVAC: Đo lưu lượng nước lạnh (chilled water), nước ngưng, và nước nóng trong các tòa nhà thương mại, trường học, bệnh viện và khu công nghiệp để tối ưu hóa hiệu suất hệ thống và phân bổ chi phí năng lượng.
• Giám sát năng lượng BTU: Khi kết hợp với cảm biến nhiệt độ, F-1100 có thể cung cấp dữ liệu lưu lượng cho các bộ tính toán năng lượng BTU (BTU meter) để đo lường năng lượng tiêu thụ cho mục đích sưởi ấm hoặc làm mát.
• Hệ thống phân phối nước: Giám sát lưu lượng nước trong các mạng lưới phân phối nước lớn, hệ thống cấp thoát nước.
• Ứng dụng công nghiệp: Trong các quy trình sản xuất cần đo lưu lượng chất lỏng không ăn mòn, hệ thống làm mát công nghiệp, và các ứng dụng kiểm soát chất lỏng khác.
• Kiểm tra và kiểm toán hệ thống: Cung cấp dữ liệu chính xác để phân tích hiệu suất hệ thống, phát hiện rò rỉ hoặc tắc nghẽn, và thực hiện kiểm toán năng lượng.
