1. Giới thiệu F-5500-3114-1151 Onicon

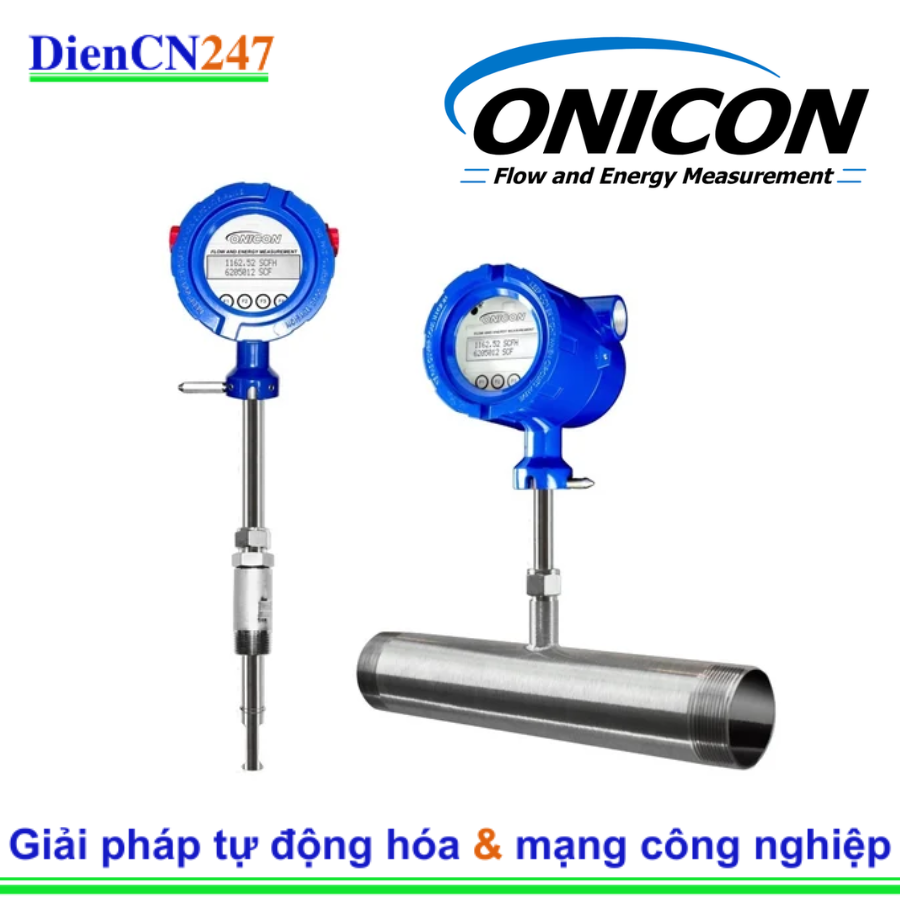

F-5500-3114-1151 là một Cảm biến/Đồng hồ đo lưu lượng khí sử dụng công nghệ khối nhiệt (Thermal Mass Flow Meter) của hãng ONICON. Thiết bị này được thiết kế để đo trực tiếp lưu lượng khối tiêu chuẩn của các loại khí, nổi bật với khả năng đo chính xác mà không cần bù trừ nhiệt độ hoặc áp suất bên ngoài.
Đây là một thiết bị đo kiểu lắp đặt dạng chèn (Insertion Style), có bộ truyền tín hiệu và màn hình hiển thị được gắn tích hợp (Integral Mount Transmitter), rất lý tưởng cho các ứng dụng đo lường khí trong hệ thống tự động hóa tòa nhà (HVAC) và các quy trình công nghiệp.
2. Đặc trưng nổi bật
- Đo lường trực tiếp lưu lượng khối: Sử dụng công nghệ khối nhiệt để đo lưu lượng khối (mass flow) của khí, cho ra kết quả lưu lượng thể tích tiêu chuẩn (Standard Volumetric Flow) mà không cần cảm biến áp suất/nhiệt độ phụ trợ.
- Độ chính xác cao: Đạt độ chính xác ±1.0% giá trị đo (cùng với ±0.5% toàn thang đo) trên dải đo rộng, lên đến 100:1 turndown.
- Giao tiếp đa năng: Tích hợp đồng thời hai loại tín hiệu đầu ra chính:
- Tín hiệu tương tự 4-20 mA (cho tốc độ dòng).
- Giao thức truyền thông số RS485 (có thể cấu hình cho BACnet MS/TP hoặc Modbus RTU) để dễ dàng tích hợp vào hệ thống BMS/SCADA.
- Thiết kế chèn (Insertion): Cho phép lắp đặt và tháo gỡ dễ dàng khỏi đường ống đang vận hành (hot tap) mà không cần dừng hệ thống khí (đặc biệt phù hợp cho ống có đường kính lớn hơn 1.5").
- Màn hình tích hợp: Có màn hình hiển thị sáng, dễ đọc, cung cấp dữ liệu tức thời (Rate) và tổng lưu lượng (Total).
- Bảo trì thấp: Không có bộ phận chuyển động (no moving parts), giúp tăng độ bền và giảm chi phí bảo trì.
3. Thông số kỹ thuật
Mã F-5500-3114-1151 thể hiện các cấu hình cụ thể:
| Thông số | Giá trị | Giải thích |
| Model | F-5500 | Dòng đồng hồ đo lưu lượng khối nhiệt. |
| Kiểu lắp đặt | Insertion (Chèn) | Lắp trực tiếp vào thành ống. |
| Công suất đầu vào | 12 - 28 VDC (24V) | Nguồn cấp điện. |
| Tín hiệu đầu ra | 4-20 mA & RS485 | Tín hiệu tương tự và giao thức truyền thông số (BACnet/Modbus). |
| Màn hình | Integral (Tích hợp) | Màn hình hiển thị được gắn trực tiếp trên thân máy. |
| Đường kính ống | >6" (Inch) | Phù hợp với đường ống có kích thước danh định lớn hơn 6 inch. |
| Áp suất tối đa | ≤150 PSIG | Giới hạn áp suất hoạt động. |
| Khí hiệu chuẩn | Compressed Air (Khí nén) | Đồng hồ được hiệu chuẩn tại nhà máy cho ứng dụng khí nén. |
| Độ chính xác | ±1.0% giá trị đọc ±0.5% toàn thang đo | Trong phạm vi 100:1 turndown. |
4. Ứng dụng
ONICON F-5500-3114-1151 được sử dụng chủ yếu để đo lường và giám sát lưu lượng khí trong các hệ thống:
- Quản lý năng lượng tòa nhà (BMS/HVAC): Đo lường và theo dõi mức tiêu thụ khí nén (đã được hiệu chuẩn cho khí nén), khí tự nhiên (Natural Gas) và các khí công nghiệp khác trong các tòa nhà thương mại lớn, khuôn viên và cơ sở công nghiệp.
- Hệ thống Khí nén: Giám sát hiệu suất của máy nén khí, xác định rò rỉ và phân bổ chi phí khí nén đến các khu vực hoặc quy trình sản xuất khác nhau.
- Đo lường phụ (Sub-metering): Đo lường riêng biệt lượng tiêu thụ khí cho từng khu vực thuê, tầng nhà, hoặc thiết bị (ví dụ: gas tự nhiên cho nồi hơi/lò sưởi), phục vụ mục đích phân bổ chi phí chính xác.
- Quy trình công nghiệp: Đo lường lưu lượng các loại khí công nghiệp khác như Nitơ, Argon, hoặc CO2, đảm bảo kiểm soát quy trình và tối ưu hóa sử dụng tài nguyên.
