F-5513-3115-3009 Onicon Vietnam | DienCN247

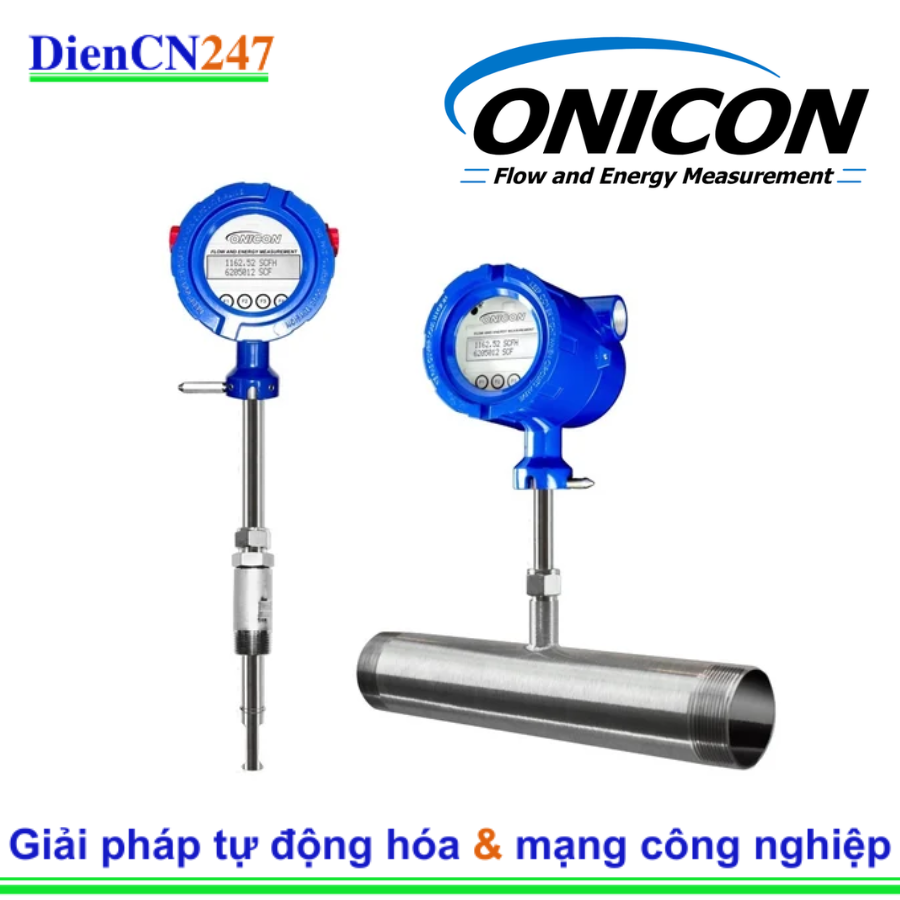

1. Giới thiệu F-5513-3115-3009 Onicon
F-5513-3115-3009 là một thiết bị đo lưu lượng khí chính xác, sử dụng nguyên lý khối nhiệt (Thermal Mass). Đây là phiên bản Inline (lắp đặt trực tiếp vào đường ống) trong Series F-5500, được thiết kế để đo trực tiếp lưu lượng khối tiêu chuẩn của các loại khí mà không yêu cầu bù trừ áp suất hay nhiệt độ bên ngoài. Thiết bị có bộ truyền tín hiệu và màn hình hiển thị được tích hợp (Integral Mount Transmitter) để dễ dàng đọc dữ liệu tại chỗ.
2. Đặc trưng nổi bật
Kiểu lắp đặt Inline: Khác với kiểu chèn (Insertion), phiên bản này được lắp trực tiếp vào đường ống thông qua kết nối ren NPT, lý tưởng cho các đường ống có đường kính nhỏ hơn (thường dưới 121").
Đo lường trực tiếp lưu lượng khối: Cung cấp phép đo lưu lượng thể tích tiêu chuẩn (Standard Volumetric Flow) chính xác và đáng tin cậy.
Độ chính xác và dải đo rộng: Đạt độ chính xác ±1.0% giá trị đọc (cùng với ±0.5% toàn thang đo) trên dải đo rộng, giúp đo lường hiệu quả cả ở lưu lượng thấp.
Giao tiếp thông minh: Tích hợp đồng thời hai loại tín hiệu đầu ra chính:
Tín hiệu tương tự 4-20 mA (cho tốc độ dòng).
Giao thức truyền thông số RS485 (có thể cấu hình cho BACnet MS/TP hoặc Modbus RTU).
Màn hình tích hợp: Bao gồm màn hình LCD sáng, hiển thị trực tiếp tốc độ dòng (Rate) và tổng lưu lượng (Total) tại điểm lắp đặt.
Bảo trì đơn giản: Thiết kế không có bộ phận chuyển động giúp kéo dài tuổi thọ và giảm chi phí bảo trì.
3. Thông số kỹ thuật
Mã F-5513-3115-3009 thể hiện các cấu hình cụ thể:
| Thông số | Giá trị | Giải thích |
| Model | F-5513 | Dòng đo lưu lượng khối nhiệt kiểu Inline, kích thước 141". |
| Kiểu lắp đặt | Inline (Đường ống) | Lắp đặt cố định vào đường ống. |
| Đường kính ống | 141" NPT | Kích thước kết nối ren tiêu chuẩn. |
| Công suất đầu vào | 12 - 28 VDC (24V) | Nguồn cấp điện. |
| Tín hiệu đầu ra | 4-20 mA & RS485 | Tín hiệu tương tự và giao thức truyền thông số. |
| Màn hình | Integral (Tích hợp) | Màn hình hiển thị gắn trên thân. |
| Áp suất tối đa | ≤60 PSIG | Giới hạn áp suất hoạt động. |
| Khí hiệu chuẩn | Natural Gas (Khí tự nhiên/Gas) | Đồng hồ được hiệu chuẩn cho ứng dụng khí tự nhiên. |
4. Ứng dụng
Đồng hồ đo lưu lượng F-5513-3115-3009 lý tưởng cho việc giám sát và quản lý năng lượng trong các hệ thống nhỏ và trung bình, đặc biệt tập trung vào khí tự nhiên:
Đo lường Khí tự nhiên (Natural Gas): Giám sát mức tiêu thụ khí cấp cho nồi hơi, lò sưởi, lò nung (đặc biệt trong các ứng dụng Building Monitoring và Boiler).
Quản lý Năng lượng Tòa nhà (HVAC): Cung cấp dữ liệu tiêu thụ khí chính xác cho các hệ thống BMS/BAS để tối ưu hóa hiệu suất năng lượng.
Đo lường Phụ (Sub-metering): Phân bổ chi phí tiêu thụ khí đốt chính xác cho từng khu vực hoặc đơn vị thuê trong một khuôn viên hoặc tòa nhà.
Hệ thống khí công nghiệp: Đo lường các loại khí công nghiệp khác trong đường ống nhỏ (tùy thuộc vào hiệu chuẩn tại nhà máy).
