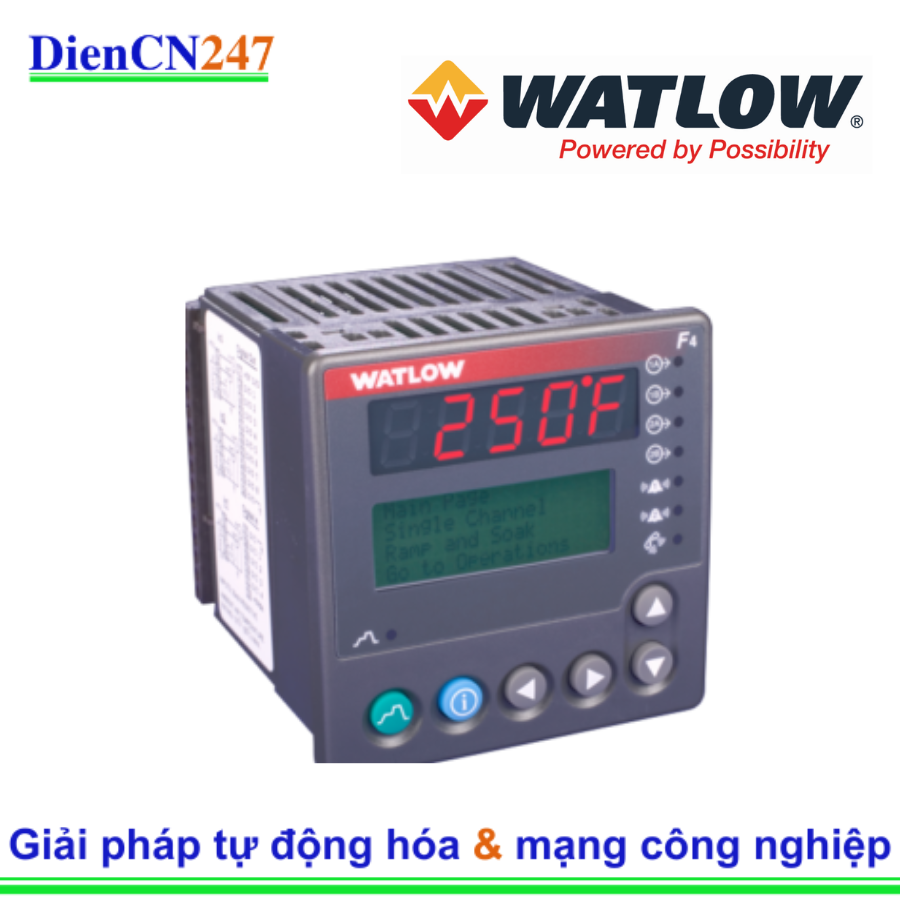

1. Giới thiệu về Watlow F4SH-KAAO-01RG

Watlow F4SH-KAAO-01RG là một bộ điều khiển nhiệt độ 1/4 DIN có khả năng lập trình hồ sơ nhiệt độ (ramp and soak profiling). Nó được thiết kế để đáp ứng các yêu cầu khắt khe nhất của các ứng dụng xử lý nhiệt, đặc biệt là những nơi cần thay đổi nhiệt độ theo thời gian một cách chính xác và lặp lại.

Mã sản phẩm F4SH-KAAO-01RG cung cấp thông tin chi tiết về cấu hình cụ thể:

F4S: Chỉ dòng sản phẩm SERIES F4, một kênh (Single Channel).
H: Thường liên quan đến tùy chọn màn hình (High-definition LCD).
KAAO: Chỉ cấu hình đầu vào/đầu ra và các module phụ trợ:
- K: Universal Input (đầu vào phổ quát), có thể chấp nhận Thermocouple, RTD hoặc các tín hiệu analog khác.
- AA: Output 1A và Output 1B là Solid State Relay (SSR) loại Form A, 0.5A.
- O: Không có Module đầu vào phụ trợ (Auxiliary Input Module).
01RG: Mã tùy chọn cho ngôn ngữ hiển thị và loại màn hình (English với 100 Ohm RTD, màn hình Red/Green tiêu chuẩn).

2. Đặc trưng nổi bật

Bộ điều khiển Watlow F4SH-KAAO-01RG sở hữu nhiều tính năng và đặc điểm vượt trội, giúp nó nổi bật trong các ứng dụng công nghiệp:

Điều khiển nhiệt độ chính xác: Sử dụng bộ vi xử lý 16-bit hiệu suất cao, đảm bảo độ chính xác ±0.1% của dải đo cộng thêm lỗi hiển thị 1 độ, cung cấp khả năng kiểm soát quy trình chính xác.
Chức năng lập trình Ramp/Soak mạnh mẽ:
- Có bộ nhớ lập trình lên đến 256 bước và 40 hồ sơ (profiles) có thể đặt tên.
- Cho phép điều khiển nhiệt độ theo nhiều bước, bao gồm tăng nhiệt (ramp), giữ nhiệt (soak) và giảm nhiệt, lý tưởng cho các quy trình như ủ, sấy, nung, xử lý nhiệt vật liệu.
- Các bước có thể được lập trình để chờ các sự kiện hoặc ba biến quá trình khác nhau.
Giao diện người dùng trực quan:
- Màn hình LCD độ nét cao, bốn dòng giúp đơn giản hóa việc thiết lập và vận hành.
- Bàn phím SMOOTH-TOUCH™ giúp thao tác dễ dàng.
- Tùy chỉnh menu để giám sát quá trình nâng cao.
Đầu vào phổ quát (Universal Input): Hỗ trợ nhiều loại cảm biến nhiệt độ (Thermocouple, RTD) và tín hiệu analog khác, tăng tính linh hoạt trong ứng dụng.
Đa dạng ngõ ra: Model này có hai ngõ ra Solid State Relay (SSR) Form A 0.5A, cung cấp khả năng điều khiển mạnh mẽ cho các bộ gia nhiệt hoặc thiết bị khác.
Truyền thông công nghiệp: Tích hợp giao tiếp EIA232/485 Modbus® RTU, cho phép kết nối và giám sát dễ dàng với PLC hoặc hệ thống SCADA.
Thiết kế bền bỉ: Mặt trước đạt chuẩn NEMA 4X / IP65, chống chịu được môi trường công nghiệp khắc nghiệt, bụi và nước.
Tính năng bổ sung:
- Có thể tích hợp điều khiển giới hạn (limit control) để đảm bảo an toàn.
- Hỗ trợ điều khiển cascade.
- Bộ hẹn giờ tích hợp.

3. Thông số kỹ thuật chính

Kiểu dáng: 1/4 DIN.
Số kênh điều khiển: 1 kênh.
Dòng sản phẩm: Watlow SERIES F4.
Đầu vào (Input): 1 đầu vào đa năng (Universal Input) cho Thermocouple, RTD (100 Ohm) hoặc analog.
Đầu ra (Output):
- Output 1A: Solid State Relay, Form A, 0.5A.
- Output 1B: Solid State Relay, Form A, 0.5A.
Đầu vào sự kiện kỹ thuật số: 4 đầu vào sự kiện kỹ thuật số (digital event inputs).
Đầu ra sự kiện kỹ thuật số: 8 đầu ra sự kiện kỹ thuật số (digital event outputs) có thể lựa chọn theo bước.
Alarms: 2 Alarms.
Bộ nhớ lập trình: 40 Profiles, 256 bước.
Giao tiếp: EIA232/485 Modbus® RTU.
Màn hình: LCD bốn dòng độ nét cao (màu đỏ/xanh lá), kết hợp với đèn LED kép.
Nhiệt độ môi trường hoạt động: 0∘C đến +55∘C (32∘F đến 130∘F).
Chứng nhận: UL®/C-UL®, NEMA 4X, IP65, CE.
Nguồn cấp: Thường là 100-240 VAC.
Bảo hành: 3 năm.

4. Ứng dụng

Watlow F4SH-KAAO-01RG là lựa chọn lý tưởng cho các ứng dụng yêu cầu kiểm soát nhiệt độ theo hồ sơ chính xác, độ tin cậy cao và khả năng tích hợp linh hoạt:

Lò nung và lò sấy công nghiệp: Điều khiển các quy trình sấy, nung, ủ, làm nguội trong các lò công nghiệp.
Buồng môi trường (Environmental Chambers): Kiểm soát nhiệt độ và đôi khi cả độ ẩm trong các buồng thử nghiệm môi trường để mô phỏng các điều kiện khắc nghiệt.
Chế biến vật liệu: Trong các quy trình xử lý nhiệt kim loại, gốm sứ, composite, nơi nhiệt độ cần tuân theo một biểu đồ cụ thể.
Công nghiệp nhựa: Kiểm soát nhiệt độ trong các máy ép phun, máy đùn, máy tạo hình chân không để đảm bảo chất lượng sản phẩm.
Công nghiệp bán dẫn: Kiểm soát nhiệt độ trong các quy trình sản xuất linh kiện điện tử.
Công nghiệp thực phẩm và đồ uống: Ứng dụng trong các lò nướng công nghiệp, máy tiệt trùng, quy trình sấy khô cần kiểm soát nhiệt độ nghiêm ngặt.
Ngành Dược phẩm: Đảm bảo nhiệt độ chính xác trong các quy trình sản xuất và bảo quản thuốc.
